Предохранители и реле Ford Thunderbird (1994-1997)
Схемы относятся к указанным годам и вариантам Ford Thunderbird (1994-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление
Схема блока предохранителей и реле Ford Thunderbird Mk10 (1994-1997).

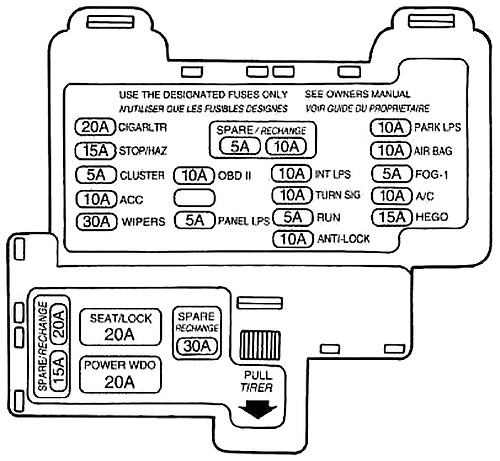

Блок предохранителей на приборной панели

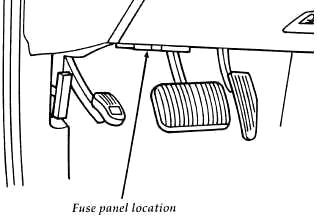

Панель предохранителей находится под панелью приборов слева от руля. Снимите крышку, чтобы получить доступ к предохранителям.
| Предохранитель | А | Описание |
|---|---|---|
| Бегать | 5 | • Кластер |
| • Переключатель размораживания | ||
| • Датчик уровня охлаждающей жидкости | ||
| • Датчик уровня омывателя | ||
| • Модуль ДХО | ||
| • Тест EVO | ||
| • Датчик рулевого управления EVO | ||
| • Модуль ARC (EVO) | ||
| • Переключатель ARC | ||
| • Дверца смесителя EATC | ||
| • Модуль подушки безопасности | ||
| • Переключатель отмены овердрайва | ||
| • Соленоид переключения тормозов | ||
| Антиблокировочная | 10 | • Главное реле ABS |
| • Модуль АБС | ||
| OBD-II | 10 | • Тестовый разъем OBD-II |
| Панель Lps. | 5 | • Кластерная подсветка |
| • Подсветка переключателя заднего размораживания | ||
| • A / • переключатель-ручное освещение | ||
| • Подсветка PRND21 | ||
| • Подсветка пепельницы | ||
| • Подсветка EATC | ||
| • Подсветка часов | ||
| • Радиоосвещение | ||
| Cigar Ltr. | 20 | • Зажигалка |
| • Мигать перед передачей | ||
| Stop / Haz. | 15 | • Модуль контроля скорости |
| • Модуль АБС | ||
| • Блокировка переключения тормозов | ||
| • Тормозной фонарь с высоким креплением | ||
| • стоп-сигналы | ||
| • Мигалки | ||
| Кластер | 5 | • Кластер (датчики) |
| • Кластер (ABS) | ||
| • Кластер (подушки безопасности) | ||
| • Перезвон | ||
| • Датчик автолампы | ||
| АКК | 10 | • Встроенный модуль |
| • Вольтметр | ||
| • Контроль скорости | ||
| • Модуль удаленного доступа без ключа | ||
| • Анти-вор | ||
| • Подсветка электрического стеклоподъемника и переключателя замка | ||
| • Радио | ||
| • Силовая антенна | ||
| • Часы | ||
| Дворники | 30 | • Электродвигатель стеклоочистителя |
| • Двигатель омывателя | ||
| Сиденье / Замок | 20 | • Силовые замки |
| • Соленоид освобождения крышки | ||
| • Сиденья с электроприводом | ||
| Мощность Wdo | 20 | • Электрические стеклоподъемники |
| • Мотор на крыше Moon | ||
| Парк ЛПС. | 10 | • Панельный диммер |
| • Передние габаритные огни | ||
| • Стояночные огни | ||
| • Лицензионные лампы | ||
| • Модуль Autoshock | ||
| • Часы | ||
| Воздушная подушка | 10 | • Модуль подушки безопасности |
| Кондиционер | 10 | • A / • сцепление |
| Он идет | 15 | • HEGO 1 и 2 |
| Int. Lps. | 10 | • Зеркала с электроприводом |
| • Противоугонная лампа. | ||
| • Лампа багажника | ||
| • Лампы для карт | ||
| • косметические лампы | ||
| • Лампа в бардачке. | ||
| • Лампа моторного отсека | ||
| • Лампы приборной панели | ||
| • Задние габаритные фонари | ||
| • Лампы освещения двери. | ||
| • Купольная лампа | ||
| Turn Sig | 10 | • Индикаторы |
| • Поворотники | ||
| • Резервные лампы |

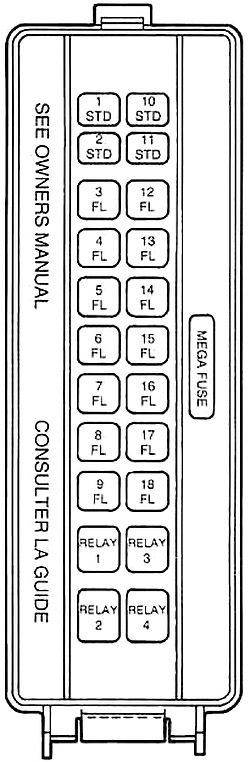

Блок предохранителей в моторном отсеке

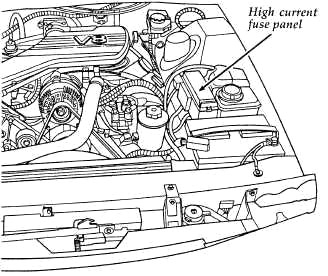

Сильноточные предохранители находятся в моторном отсеке рядом с аккумуляторной батареей.
| Предохранитель | А | Описание |
|---|---|---|
| 1 ЗППП | 15 | Модуль ДХО |
| 2 СТАНД. | 5 | объем памяти |
| 3 эт. | 20 | Катушка зажигания |
| 4 эт | 20 | Автошок |
| 5 эт | 60 | Вентилятор двигателя |
| 6 эт | 40 | Двигатель ABS |
| 7 эт | 60 | Фары |
| 8 эт | 20 | Модуль АБС |
| 9 эт | 60 | Выключатель зажигания |
| 10 STD | 15 | Рог |
| 11 СТАНД. | 15 | Генератор |
| 12 эт | 40 | Панель предохранителей |
| 13 эт. | 20 | Топливный насос |
| 14 эт | 40 | Заднее размораживание |
| 15 эт | 20 | Модуль электронного управления двигателем (EEC) |
| 16 эт | 30 | Толкатель вентилятор |
| 17 эт | 60 | Двигатель вентилятора |
| 18 эт. | — | Не используется |
| Реле 1 | — | Не используется |
| Реле 2 | — | Не используется |
| Реле 3 | — | Рог |
| Реле 4 | — | АБС |
| Мега предохранитель | 175 | Коробка распределения питания |
