Предохранители и реле Ford Transit (1995-2000)
Схемы относятся к указанным годам и вариантам Ford Transit (1995-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление
Схема блока предохранителей и реле Ford Transit (1995-2000).

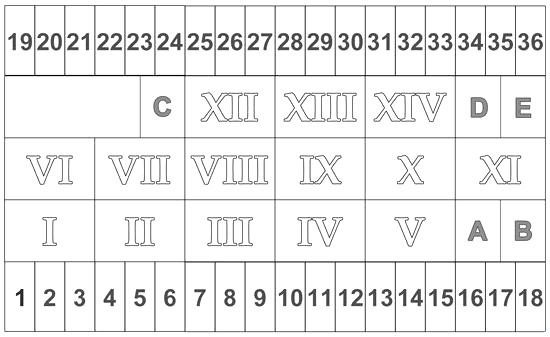

Схема блока предохранителей в салоне

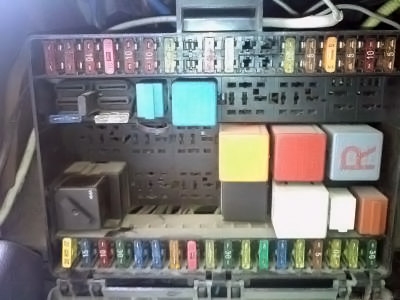

Панель предохранителей расположена под приборной панелью слева от рулевого колеса (откройте крышку, чтобы получить доступ).
| № | А | Цепи защищены |
|---|---|---|
| 1 | 30 25 | Нагреватель |
| 2 | 15 | Стеклоочиститель |
| 3 | 10 | Задний стеклоочиститель |
| 4 | 30 | Электрические окна |
| 5 | 5 10 | АБС |
| 6 | 10 | Противобуксовочная система, система холодного старта, часы, АБС, система зарядки, фары, комбинация приборов |
| 7 | 10 | Стоп-сигнал |
| 8 | 10 | Индикаторы направления |
| 9 | 10 | Противоугонная сигнализация |
| 10 | 30 | Система кондиционирования воздуха |
| 11 | 10 | Внутреннее освещение, радио, часы |
| 12 | 5 | Наружные зеркала с электроприводом |
| 13 | 20 15 | Зажигалка |
| 14 | 20 | Звуковой сигнал, аварийная сигнализация |
| 15 | 10 15 | Противоугонная сигнализация, аварийная сигнализация |
| 16 | 20 | Обогрев заднего стекла, подогрев наружных зеркал |
| 17 | 20 | Омыватели фар |
| 18 | 30 | Переднее стекло с подогревом |
| 19 | 10 | Часы, комбинация приборов, прикуриватель, правая фара и задний фонарь, лампы освещения номерного знака, система охлаждения |
| 20 | 10 | Выключатель противотуманных фар, противобуксовочная система, электрические стеклоподъемники, левая фара и задний фонарь, фонари освещения номерного знака |
| 21 год | 10 | Ближний свет правой стороны, система регулировки положения фар |
| 22 | 10 | Левая сторона ближнего света |
| 23 | 10 | Основная лампа правая сторона |
| 24 | 10 | Основная лампа левая сторона |
| 25 | 10 | Задние противотуманные фары |
| 26 | 20 | Дневные ходовые огни |
| 27 | 10 | Подогрев передних сидений |
| 28 | 10 | Рециркуляционное отопление, кондиционер |
| 20 | Дополнительное отопление | |
| 29 | 20 | Передние противотуманные фары |
| 30 | — | Не используется |
| 31 год | 10 | Центральный замок |
| 32 | 5 | Иммобилайзер |
| 33 | 5 | Иммобилайзер |
| 34 | 5 | Воздушная подушка |
| 35 год | 5 | Реле освещения входа, обогреватель |
| 36 | 10 | Система стирки / протирания |
| А | Ближний свет | |
| B | Дальний свет | |
| C | Дневной свет | |
| D | Левая сторона противоугонной сигнализации | |
| E | Правая сторона охранной сигнализации | |
| я | Реле зажигания | |
| II | Не используется | |
| III | Не используется | |
| IV | Индикаторы направления | |
| V | Зуммер наружного освещения | |
| VI | Противотуманные огни | |
| VII | Система омывания фар | |
| VIII | Переднее стекло с подогревом | |
| IX | Стеклоочиститель заднего стекла, прерывистый стеклоочиститель | |
| Икс | Стеклоочиститель, прерывистый стеклоочиститель | |
| XI | Обогрев заднего стекла и наружных зеркал | |
| XII | Дневные огни | |
| XIII | Дальний свет | |
| XIV | Противоугонная сигнализация | |
| Противотуманные огни | ||
