Предохранители и реле Honda HR-V 1999-2006
Схемы относятся к указанным годам и вариантам Honda HR-V 1999-2006. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Оглавление
Для Honda HR-V 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 модельного года.
Блок предохранителей в салоне.

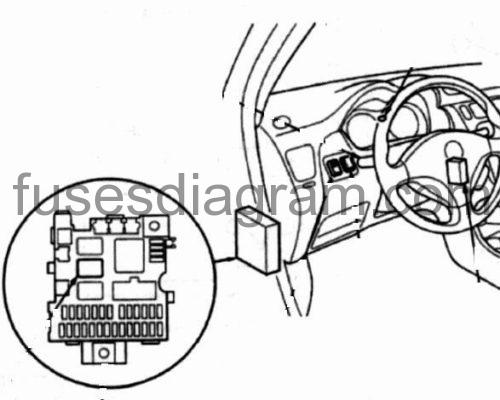

Расположение блока предохранителей.

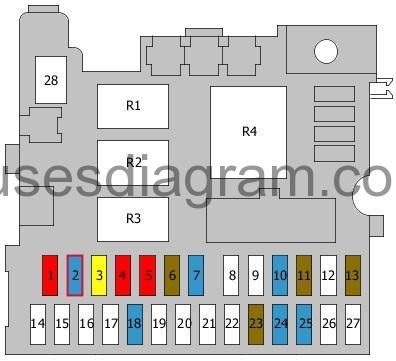

Схема блока предохранителей.
легенда.
| Предохранитель | Амперы | Цепи защищены |
|---|---|---|
| 1 | 10А | Блок управления SRS |
| 2 | 15А | Блок управления SRS Инерционный переключатель Программируемый впрыск топлива, главное реле |
| 3 | 20А | Система омывания / очистки ветрового стекла |
| 4 | 10А | Реле электрического стеклоподъемника Омыватель заднего стекла / стеклоочиститель Блок управления регулировкой угла наклона фар Переключатель регулировки положения фар |
| 5 | 10А | Встроенный блок управления Фонари заднего хода Указатели поворота Реле аварийной световой сигнализации |
| 6 | 7,5А | Модуль датчика аккумуляторной батареи (ELD) Приборная панель Датчик скорости автомобиля (VSS) Блок управления бесключевым доступом Блок управления двигателем Блок управления трансмиссией (PCM) Электромагнитный (-ые) клапан (-ы) продувки испарительного адсорбера Подогреваемый кислородный датчик (-и) Генератор Ремень безопасности и блок управления предупреждением скорости автомобиля ( SA) Часы |
| 7 | 15А | Распределитель |
| 8 | не используется | |
| 9 | не используется | |
| 10 | 15А | Обогрев заднего лобового стекла |
| 11 | 7,5А | Реле охлаждающего вентилятора Реле электродвигателя вентилятора Реле вентилятора конденсатора Реле компрессора кондиционера Выключатель кондиционера Термостат кондиционера Блок модулятора ABS Электрические зеркала Подогрев сидений, главное реле |
| 12 | не используется | |
| 13 | 7,5А | Блок управления двигателем Блок управления силовым агрегатом (PCM) Программируемый впрыск топлива, главное реле |
| 14 | не используется | |
| 15 | не используется | |
| 16 | не используется | |
| 17 | не используется | |
| 18 | 15А | Аудиосистема Прикуриватель |
| 19 | не используется | |
| 20 | не используется | |
| 21 год | не используется | |
| 22 | не используется | |
| 23 | 7,5А | Встроенный блок управления Блок управления иммобилайзером Зуммер Часы Блок управления двигателем Блок управления силовым агрегатом (PCM) Внутреннее освещение |
| 24 | 15А | Аудио система |
| 25 | 15А | Блок управления доступом без ключа |
| 26 год | не используется | |
| 27 | не используется | |
| 28 год | не используется | |
| R1 | Реле стеклоподъемника | |
| R2 | Реле задних фонарей | |
| R3 | Реле, подогрев сидений Реле блокировки переключения передач | |
| R4 | Указатели поворота Реле аварийной световой сигнализации |
Блок предохранителей в моторном отсеке.

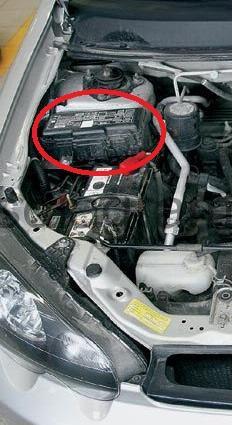

расположение блока предохранителей.

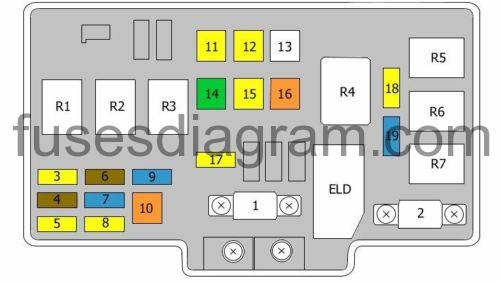

Схема блока предохранителей.
| Предохранитель | Амперы | Цепи защищены |
|---|---|---|
| 1 | 80А | Распределение мощности батареи |
| 2 | 50А | Замок зажигания, летучая мышь |
| 3 | 20А | Правая фара Контрольная лампа дальнего света |
| 4 | 7,5А | Задний противотуманный фонарь (и) |
| 5 | 20А | Левая фара |
| 6 | 7,5А | Задний (ые) свет (и) Подсветка (и) номерного знака Освещение приборной панели Подсветка, переключатель (ы) Встроенный блок управления Регулировка яркости подсветки Аудиосистема Часы Передние габаритные огни Дополнительный разъем (также используется 10А) |
| 7 | 15А | Блок модулятора ABS Электромагнит блокировки трансмиссии (автоматическая коробка передач) Стоп-сигналы Блок управления трансмиссией Блок управления двигателем (также используется 10A) |
| 8 | 20А | Блок модулятора ABS |
| 9 | 15А | Выключатель аварийной световой сигнализации Реле аварийной световой сигнализации (также используется 10А) |
| 10 | 40А | Блок модулятора ABS |
| 11 | 20А | Реле электрического стеклоподъемника пассажира |
| 12 | 20А | Электрический стеклоподъемник со стороны водителя Переключатели электрического стеклоподъемника |
| 13 | Не используется | |
| 14 | 30А | Блок предохранителей в салоне, предохранители 23-25 Дополнительный разъем |
| 15 | 20А | Сиденья с подогревом) |
| 16 | 40А | Двигатель вентилятора |
| 17 | 20А | Вентилятор |
| 18 | 20А | Вентилятор конденсатора Компрессор кондиционера |
| 19 | 15А | Запрограммированный впрыск топлива, главное реле Разъем канала передачи данных |
| R1 | Реле фар 1 | |
| R2 | Реле фар 2 | |
| R3 | Реле звукового сигнала | |
| R4 | Реле электродвигателя вентилятора | |
| R5 | Реле вентилятора конденсатора | |
| R6 | Реле охлаждающего вентилятора | |
| R7 | Реле муфты компрессора кондиционера | |
| ELD | Модуль датчика аккумуляторной батареи (ELD) |
