Реле и предохранители KIA Rio (JB 2006-2011)
Схемы относятся к указанным годам и вариантам KIA Rio (JB 2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Оглавление
В данной статье мы рассмотрим KIA Rio (JB) второго поколения, выпускавшиеся с 2006 по 2011 годы. Здесь вы найдете схемы предохранителей KIA Rio 2006, 2007, 2008, 2009, 2010 и 2011 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей

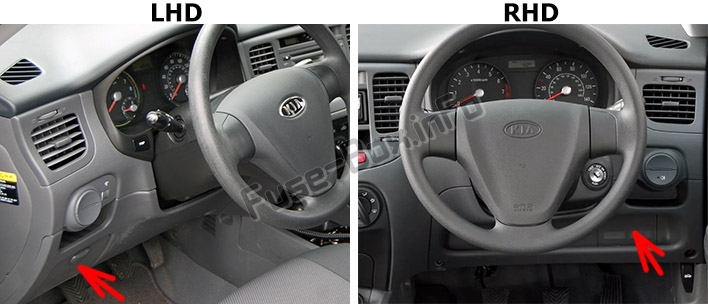

Приборная доска
Автомобили с левым рулем
Автомобили с правым рулем

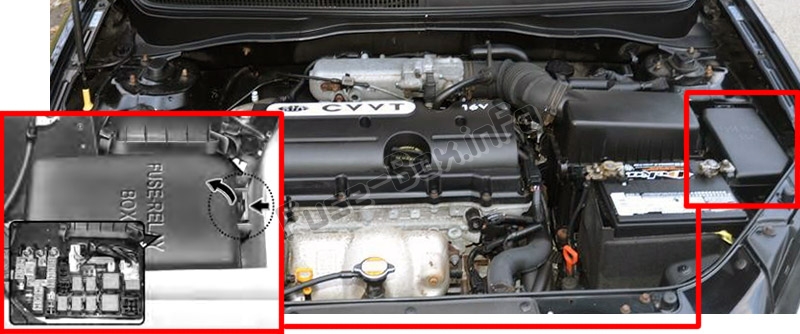

Моторного отсека
Схемы блока предохранителей

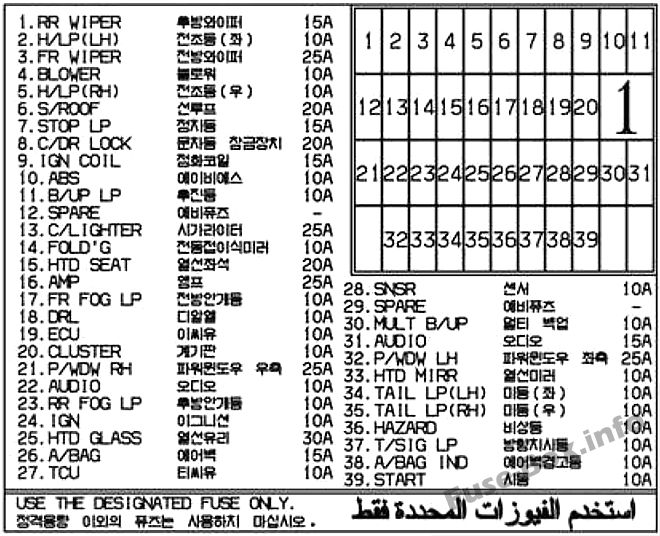

Приборная доска
Назначение предохранителей в щитке приборов
| Описание | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| ЗАДНИЙ дворник | 15А | Задний стеклоочиститель |
| H / LP (LH) | 10А | Фара (левая) |
| ПЕРЕДНИЙ дворник | 25А | Передний дворник |
| ВОЗДУХОДУВКА | 10А | воздуходувка |
| H / LP (RH) | 10А | Фара (правая) |
| S / КРЫША | 20А | Люк |
| СТОП LP | 15А | Стоп-сигнал |
| ЗАМОК C / DR | 20А | Центральный дверной замок |
| КАТУШКА ЗАЖИГАНИЯ | 15А | Катушка зажигания |
| АБС | 10А | АБС |
| B / UP LP | 10А | Резервный свет |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| С / Зажигалка | 25А | Зажигалка |
| FOLD’G | 10А | Складывающееся наружное зеркало заднего вида |
| СИДЕНЬЕ HTD | 20А | Подогрев сиденья |
| AMP | 25А | Усилитель звука |
| FR FOG LP | 10А | Передняя противотуманная фара |
| ДХО | 10А | Дневной ходовой свет |
| ЭКЮ | 10А | Блок управления двигателем |
| Кластер | 10А | Кластер |
| P / WDW RH | 25А | Стеклоподъемник (правый) |
| АУДИО | 10А | Аудио |
| RR FOG LP | 10А | Задний противотуманный фонарь |
| IGN | 10А | Зажигание |
| СТЕКЛО HTD | 30А | Обогрев заднего стекла |
| СУМКА | 15А | Воздушная подушка |
| TCU | 10А | Автоматическая коробка передач |
| SNSR | 10А | Датчики |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| MULT B / UP | 10А | Кластер, ETACS, кондиционер, часы, комнатная лампа |
| АУДИО | 15А | Аудио |
| P / WDW LH | 25А | Стеклоподъемник (слева) |
| HTD MIRR | 10А | Обогреватель наружных зеркал заднего вида |
| ХВОСТ LP (LH) | 10А | Тайликхт (слева) |
| ХВОСТ LP (RH) | 10А | Задний фонарь (правый) |
| ОПАСНОСТИ | 10А | Предупреждающий световой сигнал |
| T / SIG LP | 10А | Световой сигнал поворота |
| A / BAG IND | 10А | Предупреждение о подушке безопасности |
| НАЧАЛО | 10А | Запуск двигателя |

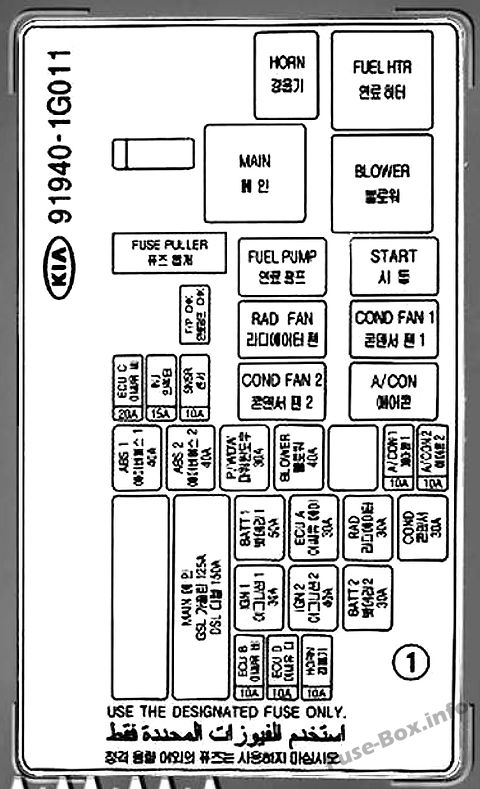

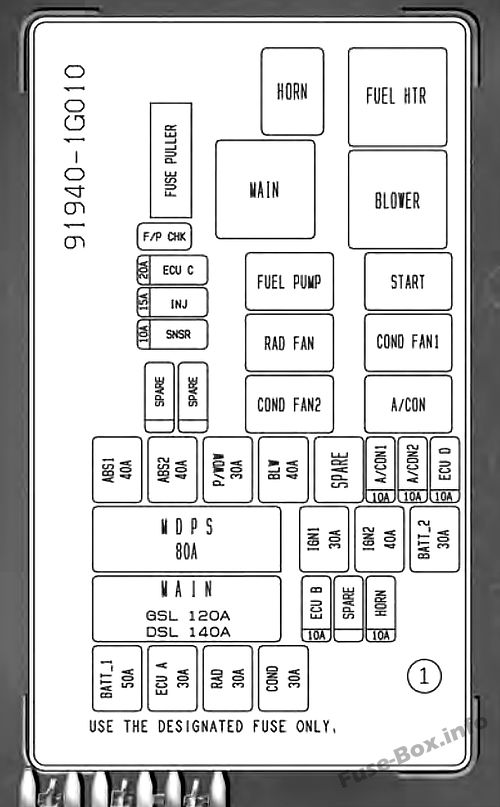

Моторного отсека
Назначение предохранителей в моторном отсеке
| Описание | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| BATT_1 | 50А | Генератор, Аккумулятор |
| ЭБУ А | 30А | Блок управления двигателем |
| РАД | 30А | Вентилятор радиатора |
| COND | 30А | Вентилятор конденсатора |
| ЭБУ B | 10А | Блок управления двигателем |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| РОГ | 10А | Рог |
| IGN1 | 30А | Зажигание |
| IGN2 | 40А | Зажигание |
| BATT_2 | 30А | Генератор, Аккумулятор |
| ОСНОВНОЙ | 120A / 150A (Дизель) | Генератор |
| MDPS | 80А | Рулевое колесо с усилителем |
| ABS1 | 40А | АБС |
| ABS2 | 40А | АБС |
| P / WDW | 30А | Стеклоподъемник |
| BLW | 40А | воздуходувка |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| A / CON1 | 10А | Кондиционер |
| A / CON2 | 10А | Кондиционер |
| ЭБУ D | 10А | Блок управления двигателем |
| SNSR | 10А | Датчики |
| INJ | 15А | форсунка |
| ЭБУ C | 20А | Блок управления двигателем |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| РОГ | – | Реле звукового сигнала |
| ОСНОВНОЙ | – | Главное реле |
| ТОПЛИВНЫЙ НАСОС | – | Реле топливного насоса |
| РАД ВЕНТИЛЯТОР | – | Реле вентилятора радиатора |
| КОНД ВЕНТИЛЯТОР2 | – | Реле вентилятора конденсатора |
| ТОПЛИВО HTR | – | Реле подогревателя топливного фильтра |
| ВОЗДУХОДУВКА | – | Реле электродвигателя вентилятора |
| НАЧАЛО | – | Реле пускового двигателя |
| КОНД ВЕНТИЛЯТОР1 | – | Реле вентилятора конденсатора |
| A / CON | – | Реле кондиционера |

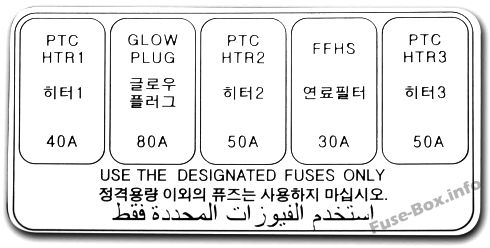

| Дизель: | ||
| PTC HTR1 | 40А | Нагреватель PTC 1 |
| ЗАГЛУШКА | 80А | Свеча накаливания |
| PTC HTR2 | 50А | Нагреватель PTC 2 |
| FFHS | 30А | Топливный фильтр |
| PTC HTR3 | 40А | Нагреватель PTC 3 |
