Предохранители и реле KIA Sedona (2002-2005)
Схемы относятся к указанным годам и вариантам KIA Sedona (2002-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Оглавление
В этой статье мы рассмотрим KIA Sedona первого поколения, выпускавшиеся с 2002 по 2005 годы. Здесь вы найдете схемы блоков предохранителей KIA Sedona 2002, 2003, 2004 и 2005 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, и узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

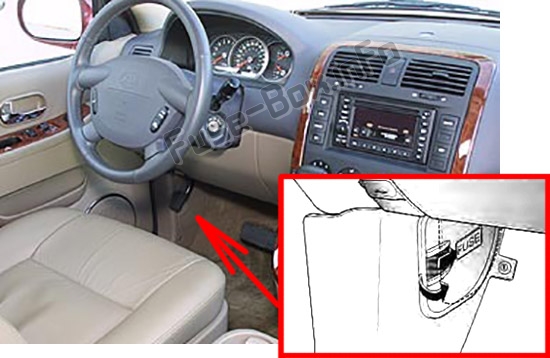

Пассажирский салон

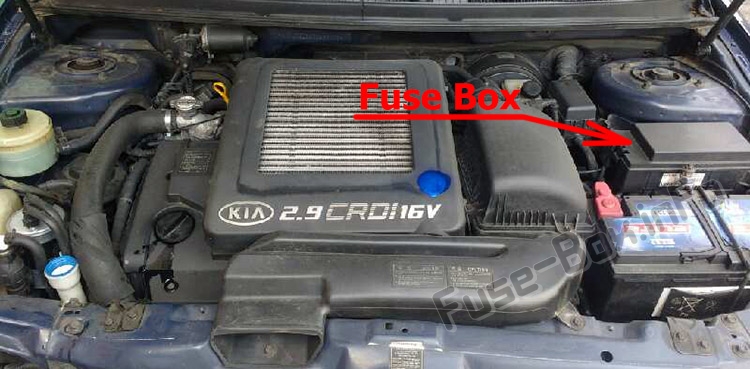

Моторного отсека
Схемы блока предохранителей

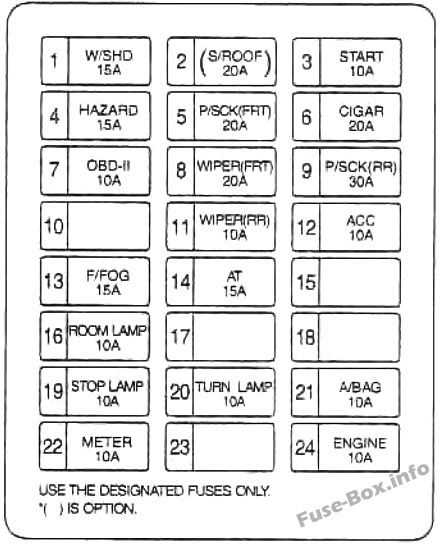

Пассажирский салон
Назначение предохранителей в салоне автомобиля
| Описание | РЕЙТИНГ AMP | ЗАЩИЩЕННЫЙ КОМПОНЕНТ |
|---|---|---|
| 1. С СХД | 15 А | Дефростер |
| 2. S / КРЫША | 20 А | Люк |
| 3. СРАРТ | 10 А | Система запуска. PCM, ACC |
| 4. ОПАСНОСТЬ | 15 А | Блок указателя поворота и аварийной сигнализации |
| 5. P / SCK (FRT) | 20 А | Передняя розетка питания |
| 6. СИГАРА | 20 А | Зажигалка |
| 7. OBD-II | 10 А | Проверить разъем |
| 8. ДВИГАТЕЛЬ (ПЕРЕДНИЙ) | 20 А | Стеклоочиститель и омыватель, головной свет, передний обогреватель и кондиционер. Система охлаждения. Дефростер |
| 9. P / SCK (RR) | 30 А | Розетка сзади |
| 10. | – | – |
| 11. WPER (RR) | 10 А | Wper & Washer, ETWS, Heater & Aircon, Маршрутный компьютер, люк на крыше |
| 12. АКК | 10 А | Зеркало с электроприводом, Розетка для прикуривателя, Часы, Вход без ключа, Аудио |
| 13. F / FOG | 15 А | Передняя лампа foq |
| 14. В | 15 А | PCM (система управления силовой передачей) |
| 15. | – | |
| 16. КОМНАТНАЯ ЛАМПА | 10 А | Приборный щиток. ETWIS, Головной свет, ДХО, Бесключевой доступ. Комнатная лампа, Солнечная лампа, Часы |
| 17. | – | . |
| 18. | – | – |
| 19. СТОП-ЛАМПА | 20 А | Стоп-сигнал |
| 20. ПОВОРОТНЫЙ ФОНАРЬ | 10 А | Блок указателя поворота и аварийной сигнализации |
| 21. A / BAG | 10 А | Воздушная подушка |
| 22. СЧЕТЧИК | 10 А | PCM, ACC, бортовой компьютер, стоп-сигнал, DRL, ETWS. Приборный щиток. Передний обогреватель и кондиционер |
| 23. | – | – |
| 24. ДВИГАТЕЛЬ | 10 А | PCM. Охлаждение, Датчик скорости, Диагностический разъем, ACC, Комбинация приборов, ABS |

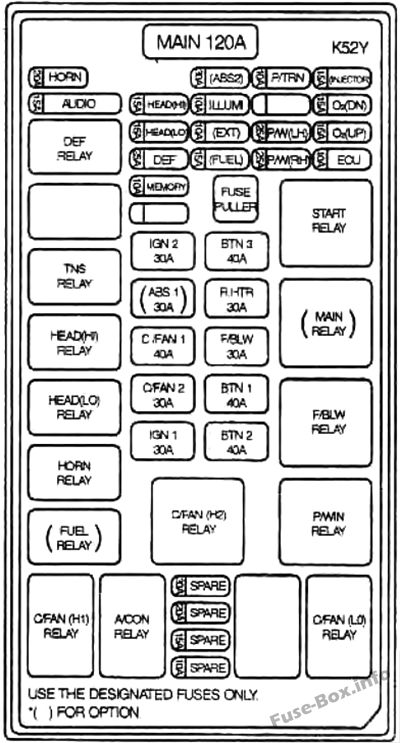

Моторного отсека
Назначение предохранителей в моторном отсеке
| Описание | РЕЙТИНГ AMP | ЗАЩИЩЕННЫЙ КОМПОНЕНТ |
|---|---|---|
| РОГ | 20 А | Рог |
| ABS2 | 30 А | АБС |
| P / TRN | 10 А | PCM, Главное реле |
| ИНЖЕКТОР | 15 А | PCM |
| АУДИО | 15 А | Аудио |
| ГОЛОВА (HI) | 15 А | Фара |
| ИЛЛЮМИ | 10 А | Подсветка ключевых отверстий |
| O2 (DN) | 15 А | PCM |
| ГОЛОВА (НИЗ) | 15 А | Фара |
| EXT | 1G A | ДХО, Фонарь освещения, Фонарь задний, Фонарь габаритный, Фонарь поворота |
| P / W (LH) | 25 А | Стеклоподъемник |
| O2 (ВВЕРХ) | 15 А | PCM |
| DEF | 25 А | Дефростер |
| FUEL | 15 А | Реле топливного насоса |
| P / W (RH) | 25 А | Стеклоподъемник |
| ЭКЮ | 10 А | PCM, охлаждение |
| объем памяти | 10 А | Передний обогреватель и кондиционер, Etwis, Система доступа без ключа |
| IGN 2 | 30 А | Выключатель зажигания |
| BTN 3 | 30 А | Блок аварийной сигнализации Turn & Hazard, дверной замок |
| АБС 1 | 30 А | АБС |
| R.HTR | 30 А | Задний обогреватель и кондиционер |
| C / FAN 1 | 40 А | Система охлаждения |
| F / BLW | 30 А | Передний обогреватель и кондиционер |
| C / FAN 2 | 30 А | Система охлаждения |
| BTN 1 | 40 А | Зажигалка. Розетка |
| IGN 1 | 30 А | Выключатель зажигания |
| BTN 2 | 40 А | Сиденье с электроприводом, PCM |
