Предохранители и реле KIA Sportage (JE / KM 2004-2010)

Схемы относятся к указанным годам и вариантам KIA Sportage (JE / KM 2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Расположение блоков предохранителей и реле Предохранители и реле KIA Sportage (JE / KM; 2004-2010)

В данной статье мы рассматриваем KIA Sportage (JE / KM) второго поколения, выпускавшиеся с 2004 по 2010 годы. Здесь вы найдете схемы блоков предохранителей KIA Sportage 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.

Расположение блока предохранителей

Приборная доска

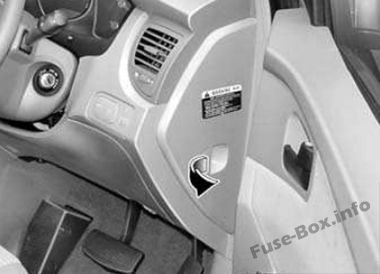

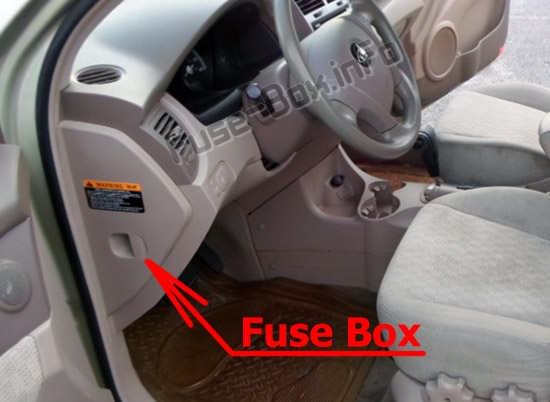

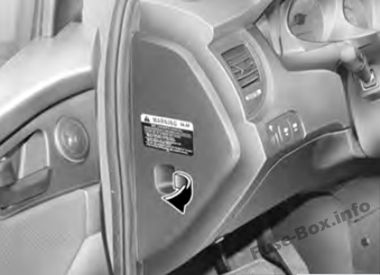

Расположение блоков предохранителей и реле Предохранители и реле KIA Sportage (JE / KM; 2004-2010) - схема 1Расположение блоков предохранителей и реле Предохранители и реле KIA Sportage (JE / KM; 2004-2010) - схема 2Расположение блоков предохранителей и реле Предохранители и реле KIA Sportage (JE / KM; 2004-2010) - схема 3

Моторного отсека

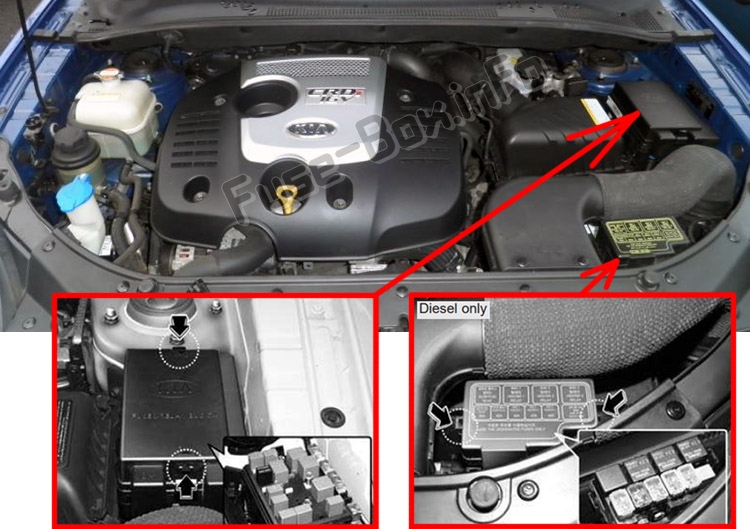

Расположение блоков предохранителей и реле Предохранители и реле KIA Sportage (JE / KM; 2004-2010) - схема 4

Схемы блока предохранителей

Приборная доска

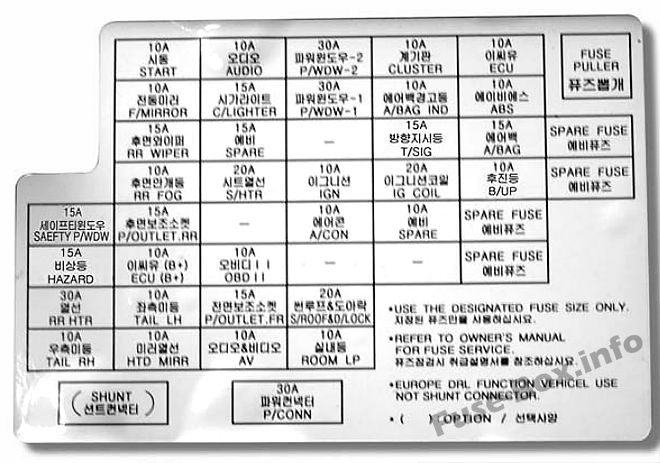

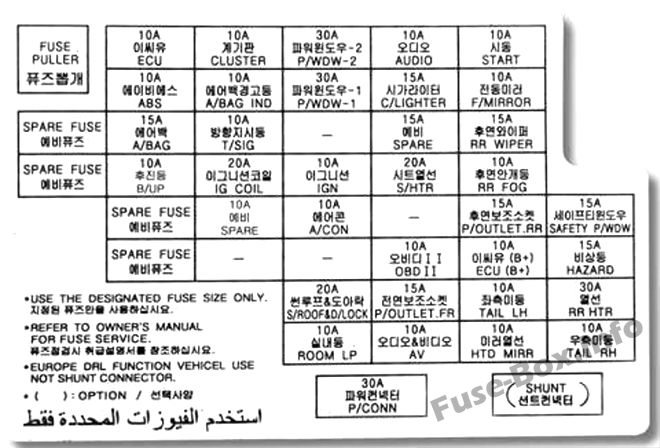

Расположение блоков предохранителей и реле Предохранители и реле KIA Sportage (JE / KM; 2004-2010) - схема 5Расположение блоков предохранителей и реле Предохранители и реле KIA Sportage (JE / KM; 2004-2010) - схема 6

Назначение предохранителей в щитке приборов

ОписаниеРейтинг усилителяЗащищенный компонент
ХВОСТ ПРАВЫЙ10АЗадний фонарь (правый)
RR HTR30АЗадний обогреватель
ОПАСНОСТИ15АПредупреждающий световой сигнал
БЕЗОПАСНОСТЬ P / WDW15АСтеклоподъемник безопасности
HTD MIRR10АОбогрев наружных зеркал заднего вида
ХВОСТ ЛЕВЫЙ10АЗадний фонарь (слева)
ЭБУ (B +)10АTCU, иммобилайзер
P / OUTLET.RR15АРозетка (сзади)
RR FOG10АЗадний противотуманный фонарь
ЗАДНИЙ дворник15АЗадний стеклоочиститель
F / ЗЕРКАЛО10АСкладывание наружного зеркала заднего вида
НАЧАЛО10АЗамок зажигания / выключатель блокировки, система охранной сигнализации
средний10ААудио
P / OUTLET.FR15АРозетка (спереди)
OBD II10АOBD II, диагоноз
S / HTR20АПодогрев сиденья
ЗАПАСНОЙ15АЗапасной предохранитель
С / Зажигалка15АЗажигалка
АУДИО10АETACS, Аудиосистема, Дверной замок, Зеркало с электрическим дистанционным управлением
КОМНАТА LP10АКластер, ETACS, кондиционер, часы, комнатная лампа
S / КРЫША И D / ЗАМОК20АЛюк, Замок двери
A / CON10АКондиционер
IGN10АПодогреватель топливного фильтра, AQS, Фара
P / WDW-130АСтеклоподъемник (слева)
P / WDW-230АСтеклоподъемник (правый)
ЗАПАСНОЙ10АЗапасной предохранитель
IG COIL20АКатушка зажигания
T / SIG15АСветовой сигнал поворота
A / BAG IND10АКластер
Кластер10АКластер
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ15АЗапасной предохранитель
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ10АЗапасной предохранитель
B / UP10АРезервный свет
СУМКА15АВоздушная подушка
АБС10ААнтиблокировочная тормозная система
ECU10АTCS, ESP, иммобилайзер
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ30АЗапасной предохранитель
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ20АЗапасной предохранитель
P / CONN30АПредохранитель разъема питания
SHUNT CONN–Разъем шунта

Моторного отсека

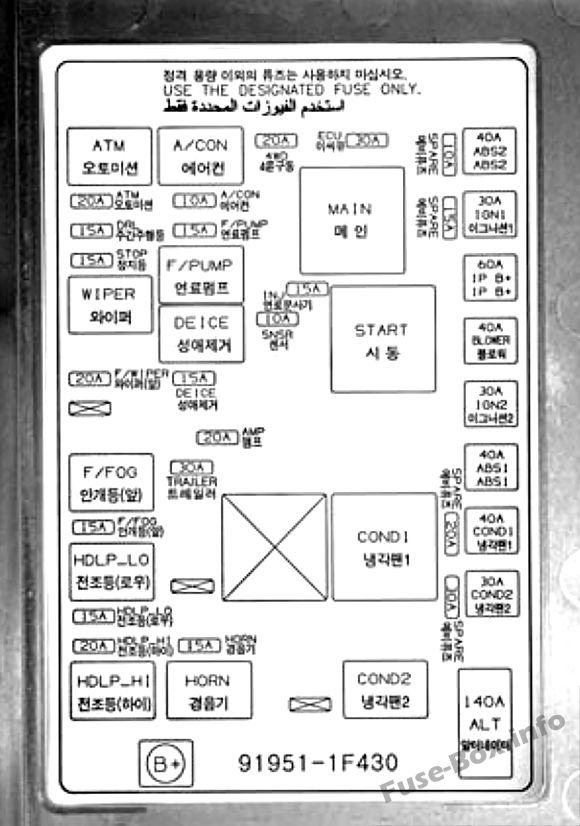

Расположение блоков предохранителей и реле Предохранители и реле KIA Sportage (JE / KM; 2004-2010) - схема 7

Назначение предохранителей в моторном отсеке

ОписаниеРейтинг усилителяЗащищенный компонент
A / CON–Реле кондиционера
Банкомат–Реле управления автоматической коробкой передач
COND2–Конденсаторное (низкое) реле
DEICE–Реле обогревателя
F / FOG–Реле передних противотуманных фар
F / НАСОС–Реле топливного насоса
HDLP HI–Реле фар (дальнего света)
HDLP LO–Реле фар (ближнего света)
РОГ–Реле звукового сигнала
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ–Реле стеклоочистителя
COND1–Реле конденсатора (высокого)
ОСНОВНОЙ–Главное реле
НАЧАЛО–Реле пускового двигателя
COND140АКонденсатор (высокий)
COND230АКонденсатор (низкий)
IGN130АВыключатель зажигания
IGN230АЗапуск двигателя
ABS140ААБС, ESP
ABS240ААБС, ESP
IP B +60АВ панели B +
ВОЗДУХОДУВКА40Авоздуходувка
ALT120A (2,0 л бензин)
140A (2,7 л бензин, 2,0 л дизель)		Генератор
A / CON10АКондиционер
SNSR10АДатчики
DEICE15АДефростер
ДХО15АДневной ходовой свет
F / FOG15АПередняя противотуманная фара
F / НАСОС15АТопливный насос
F / WIPER20АПередний дворник
HDLP HI20АФара (высокая)
HDLP LO15АФара (ближняя)
РОГ15АРог
INJ15Афорсунка
СТОП15АСтоп-сигнал
4WD20АЭБУ 4WD
AMP20АУсилитель звука
Банкомат20ААвтоматическая коробка передач
ECU30АБлок управления двигателем
ЗАПАСНОЙ10АЗапасной предохранитель
ЗАПАСНОЙ15АЗапасной предохранитель
ЗАПАСНОЙ20АЗапасной предохранитель
ЗАПАСНОЙ30АЗапасной предохранитель

Дополнительная панель в моторном отсеке (только дизель)

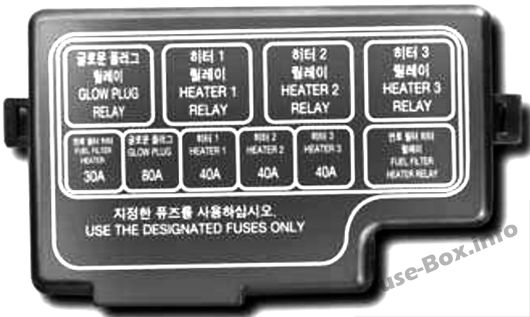

Расположение блоков предохранителей и реле Предохранители и реле KIA Sportage (JE / KM; 2004-2010) - схема 8

Назначение предохранителей на дополнительной панели (только для дизельных двигателей)

ОписаниеРейтинг усилителяЗащищенный компонент
РЕЛЕ ЗАЖИГАНИЯ–Реле свечей накаливания
РЕЛЕ НАГРЕВАТЕЛЯ 1–Реле 1 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ 2–Реле 2 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ3–Реле нагревателя PTC 3
РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА–Реле подогревателя топливного фильтра
НАГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА30АПодогреватель топливного фильтра
ЗАГЛУШКА80АСвеча накаливания
НАГРЕВАТЕЛЬ 140АНагреватель PTC 1
НАГРЕВАТЕЛЬ240АНагреватель PTC 2
НАГРЕВАТЕЛЬ340АНагреватель PTC 3
