Предохранители и реле KIA Stonic (2018-2019)
Схемы относятся к указанным годам и вариантам KIA Stonic (2018-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Оглавление
Субкомпактный кроссовер KIA Stonic выпускается с 2018 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей KIA Stonic 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Приборная доска
Автомобили с левым рулем
Автомобили с правым рулем

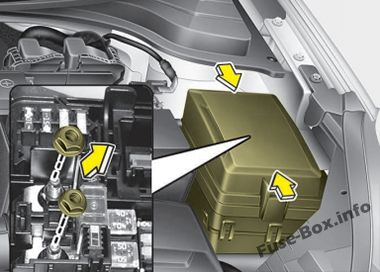

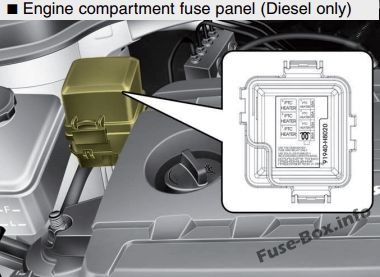

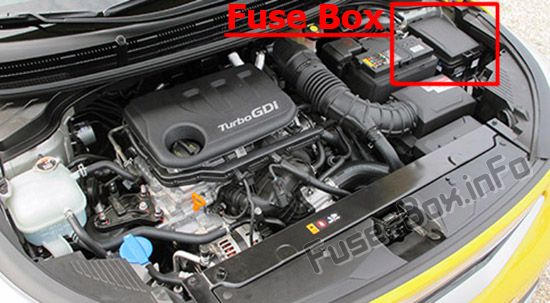

Моторного отсека
Схемы блока предохранителей
2018 г.

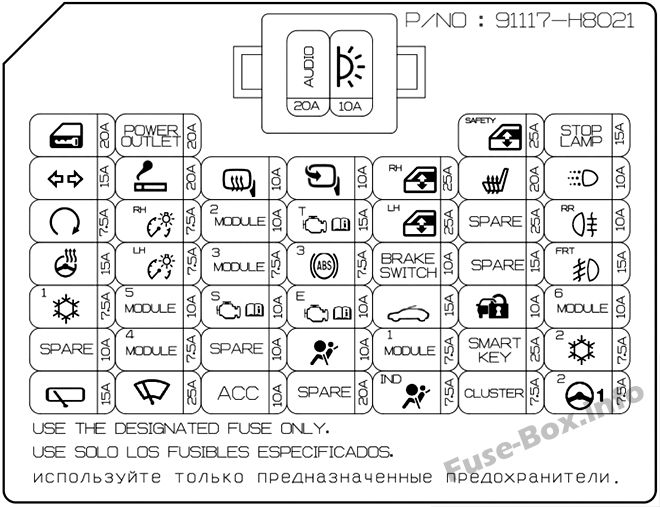

Приборная доска

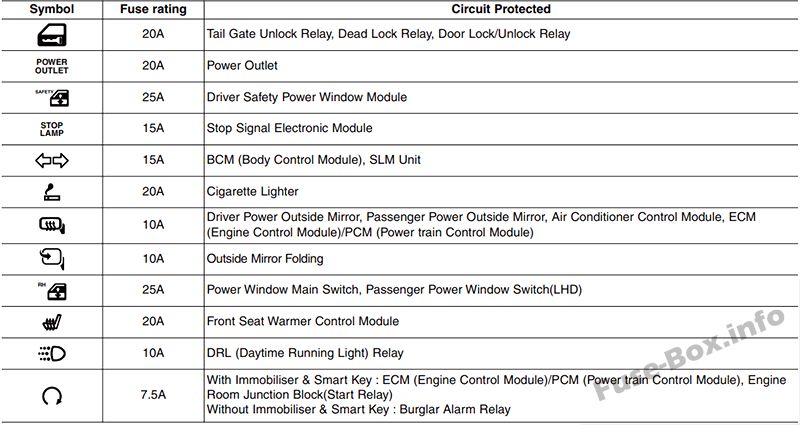

Назначение предохранителей в щитке приборов (2018)

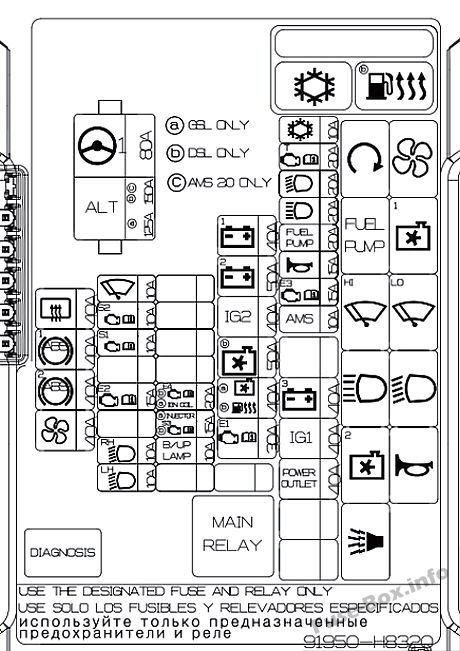

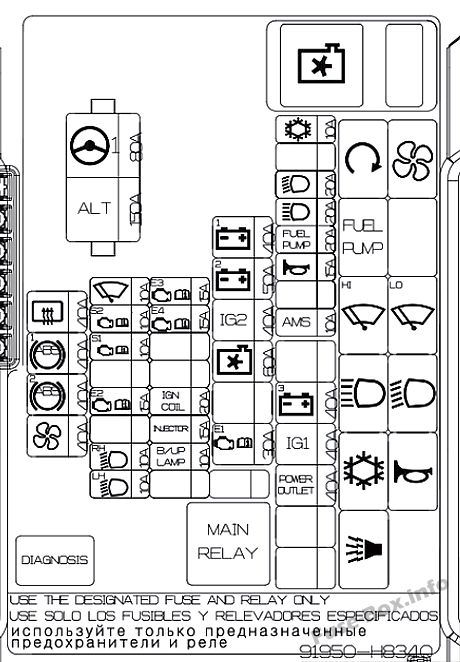

Моторный отсек (1,2 л (бензин)

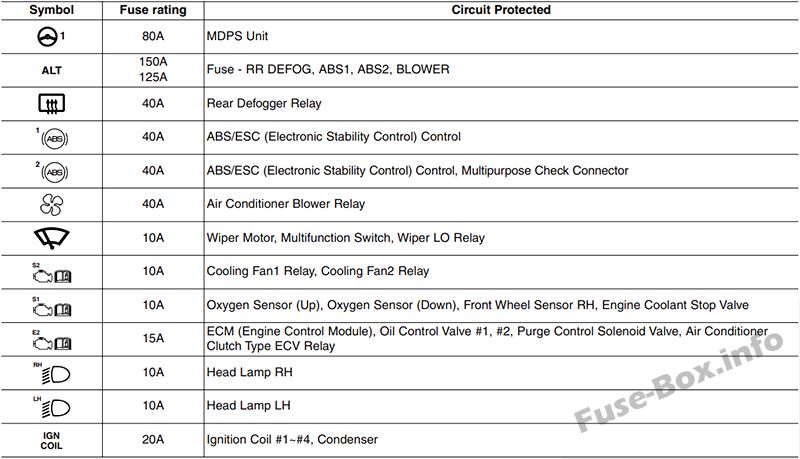

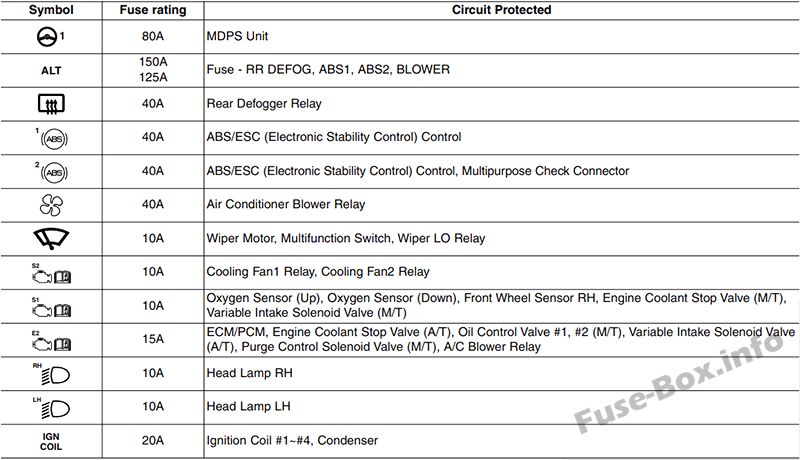

Назначение предохранителей в моторном отсеке (1,2 л (бензин)) (2018 г.)

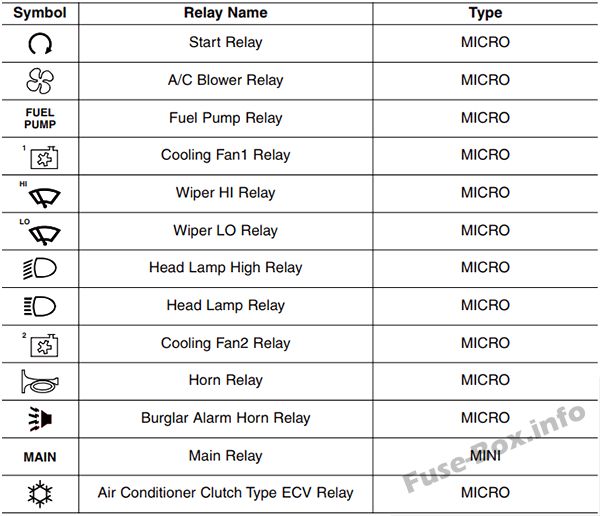

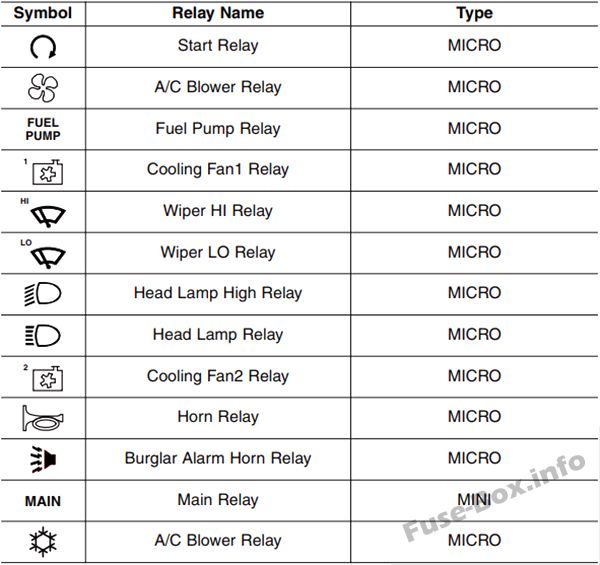

Реле (Kappa 1.2L MPI (бензин))
Моторный отсек (бензин 1,4 л)

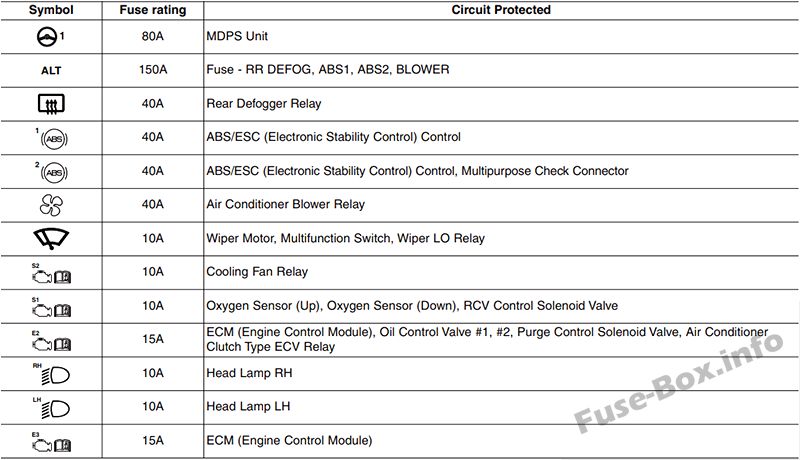

Назначение предохранителей в моторном отсеке 1.4L (Бензин)) (2018)

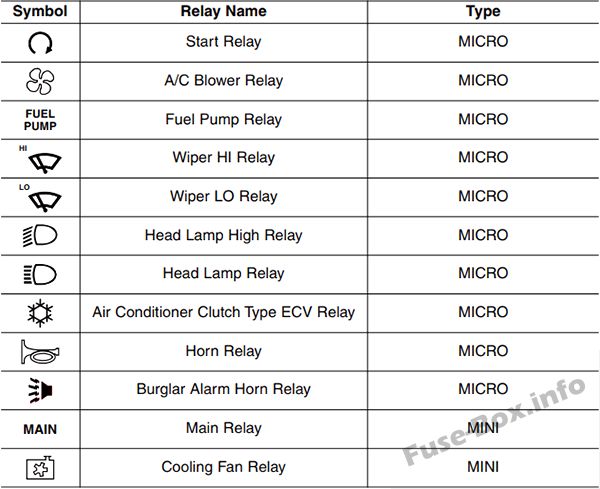

Реле (Kappa 1.4L MPI (Бензин))
Моторный отсек (U-II 1.6L Diesel)

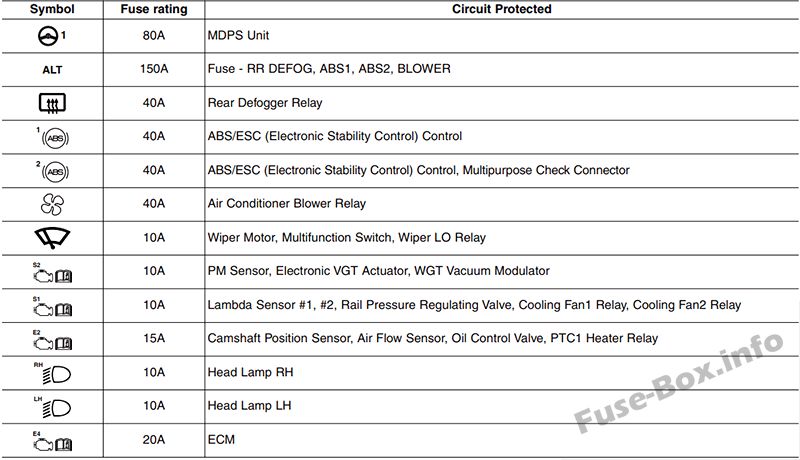

Назначение предохранителей в моторном отсеке (Двигатель U-II 1.6L (Дизель)) (2018 г.)

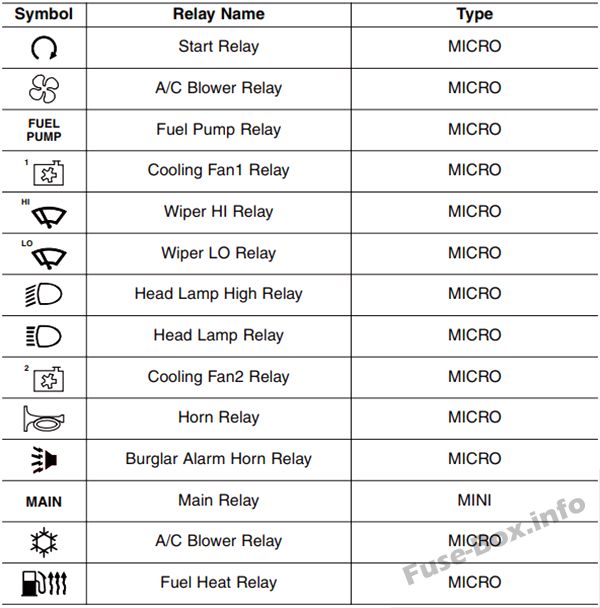

Реле (двигатель U-II 1.6L (дизель))
Моторный отсек (1,0 л T-GDI Petrol)
Назначение предохранителей в моторном отсеке (Kappa 1.0L T-GDI) (2018)
Реле (Kappa 1.0L T-GDI (Бензин))

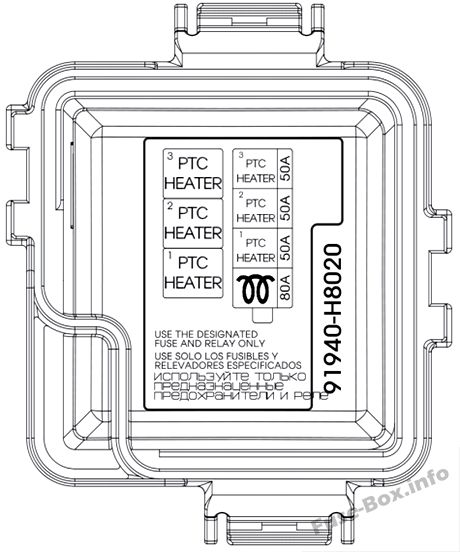

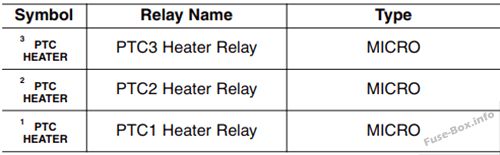

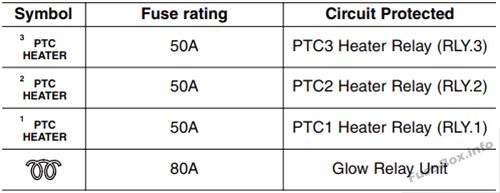

Моторный отсек (только дизель)
Назначение предохранителей в моторном отсеке (только для дизелей) (2018 г.)

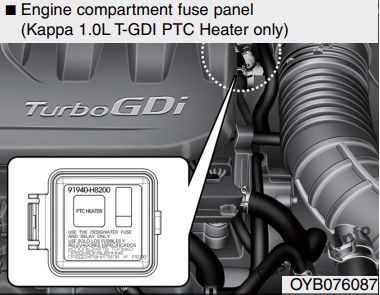

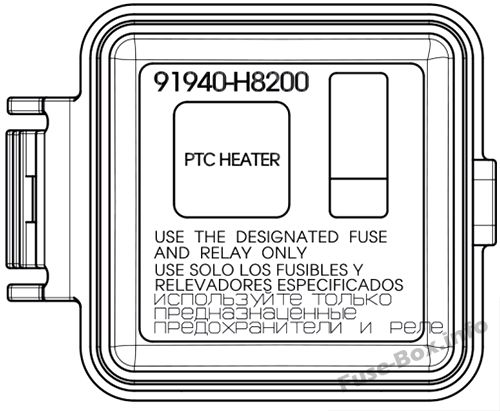

Моторный отсек (только обогреватель Kappa 1.0L T-GDI PTC)
