Предохранители и реле Mazda Premacy
Схемы относятся к указанным годам и вариантам Mazda Premacy. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Оглавление
Первое поколение Mazda Premacy минивэн был выпущен в 1999, 2000, 2001, 2002, 2003, 2004 и 2005 с дизельными и бензиновыми двигателями. В этой статье вы найдете описание предохранителей и реле Mazda Premacy с блок-схемами и их расположение. Обратите внимание на предохранитель прикуривателя.
Количество элементов в коробках может отличаться от представленного и зависит от уровня комплектации и года выпуска.
Блок предохранителей в салоне

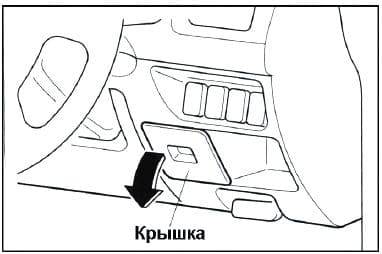

Он расположен в нижней части приборной панели, за защитной крышкой.
Текущая диаграмма будет применена к блоку.

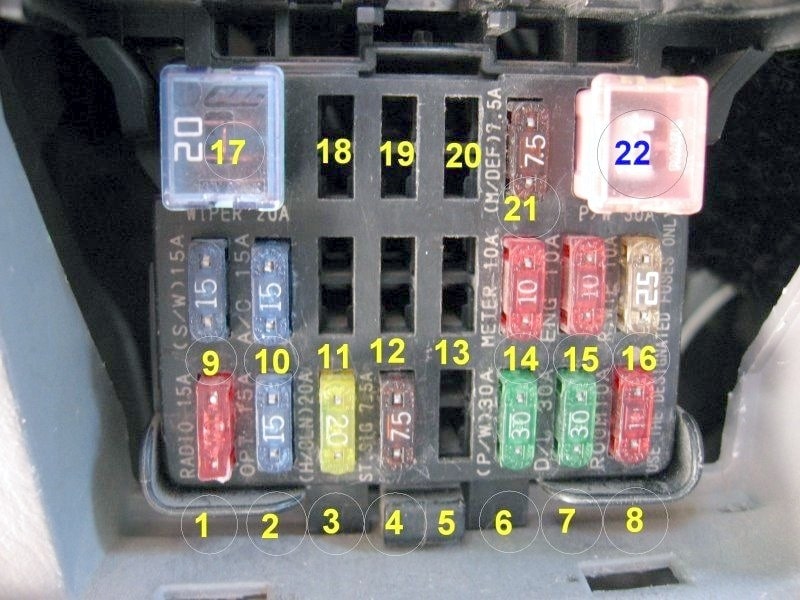

Назначение
| 1 | 15А РАДИО — Аудиосистема, обогрев заднего стекла, прикуриватель |
|---|---|
| 2 | 15А ОПТ — Доп. розетка в багажном отделении, система 100 В (опция) |
| 3 | 30A H / CLN — Очиститель фар |
| 4 | 7.5A ST.SIG. — Стартер, зажигание |
| 5 | бронировать |
| 6 | 30A P / W — Стеклоподъемник |
| 7 | 30А DOOR / LOСK — Центральный замок |
| 8 | КОМНАТА 10А — Освещение салона и багажника, диагностический разъем OBD (под панелью), |
| 9 | 15A S / W — Сиденья с подогревом |
| 10 | 15A A / C — кондиционер, реле обогрева заднего стекла |
| 11 | бронировать |
| 12 | бронировать |
| 13 | бронировать |
| 14 | СЧЕТЧИК 10А — Панель приборов, диагностический разъем под капотом, указатели поворота |
| 15 | 10А ENG — Главное реле, блок АБС, система курсовой устойчивости, SRS |
| 16 | 10A .R.WIP. — Стеклоочиститель и омыватель заднего стекла |
| 17 | 20А WIPER — Очиститель и омыватель |
| 18 | бронировать |
| 19 | бронировать |
| 20 | бронировать |
| 21 год | 7,5А W / DEF — Зеркала с подогревом |
| 22 | 30A P / WIN — Стеклоподъемники |
Блок предохранителей в моторном отсеке

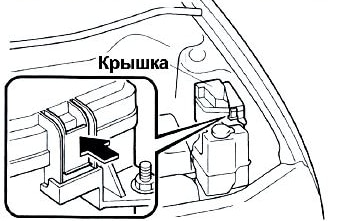

Находится в левой части моторного отсека рядом с аккумулятором.

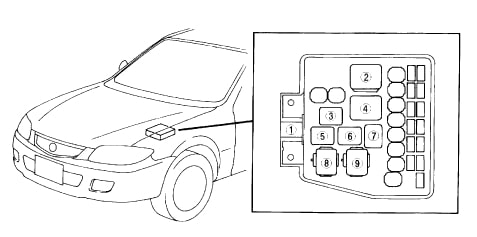

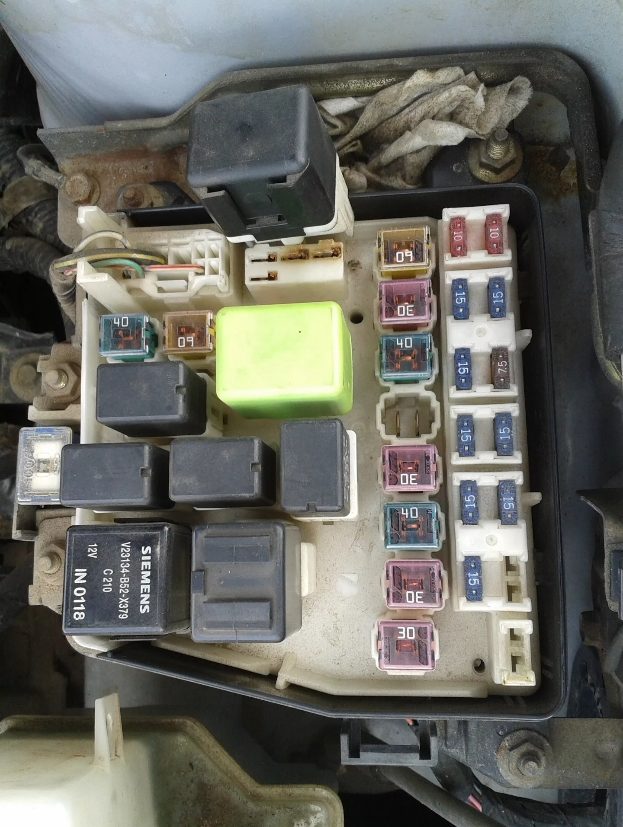

Фото

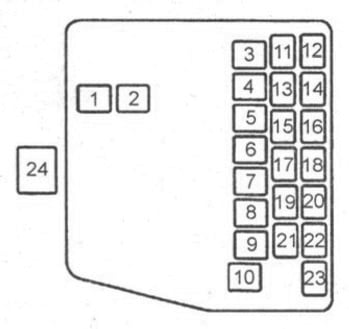

Диаграмма
Обозначение
| 1 | НАГРЕВАТЕЛЬ 40А — Нагреватель |
|---|---|
| 2 | 60A ABS — Антиблокировочная тормозная система |
| 3 | 60A IG KEY — для защиты различных цепей |
| 4 | 30А PTC — Дополнительный отопитель |
| 5 | 40А GLOW — Свечи зажигания (дизель) |
| 6 | бронировать |
| 7 | 30A COOLING FAN — Электродвигатель вентилятора охлаждения |
| 8 | 40А БТН — Внутреннее освещение, Электрозамок |
| 9 | 30А AD FAN — Дополнительный вентилятор охлаждения кондиционера |
| 10 | 30A INJ OR FIP — Блок управления двигателем |
| 11 | 10A A / C — Кондиционер |
| 12 | 10А ST.SIG — Стартер сигнал |
| 13 | 15А HORN — Сигнал |
| 14 | 15А ОПАСНОСТЬ — Сигнальные огни |
| 15 | 15A ХВОСТ — Размеры |
| 16 | ГОЛОВКА 7,5 А C / U — для защиты различных цепей |
| 17 | 15А FOG — Противотуманные фары |
| 18 | 15А FOG — Противотуманная фара. |
| 19 | 15A STOP — стоп-сигналы |
| 20 | 15А HEAD-R — Фара правая |
| 21 год | 15A HEAD-L — Фара — левая |
| 22 | бронировать |
| 23 | 15А HEAD HI — Фары |
| 24 | 100A MAIN — Главный предохранитель для защиты всех цепей |
Схема реле
Назначение
- Главный предохранитель
- Реле топливного насоса — реле топливного насоса
- Реле А / С — реле кондиционера
- Главное реле — Главное реле
- Реле TNS — Размеры реле
- Реле звукового сигнала — Реле сигнала
- Реле фар — Реле фар
- Реле охлаждающего вентилятора — реле охлаждающего вентилятора
- Реле конденсатора — реле конденсатора кондиционера
