Предохранители и реле Mazda Titan
Схемы относятся к указанным годам и вариантам Mazda Titan. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Оглавление
Mazda Titan — это серия грузовиков, выпускавшаяся с 1971 по 2000 год в трех поколениях. В этой статье вы найдете описание предохранителей и реле Mazda Titan, произведенных в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, с блок-схемами и их расположением. Обратите внимание на предохранитель прикуривателя.
Расположение ящиков электроники

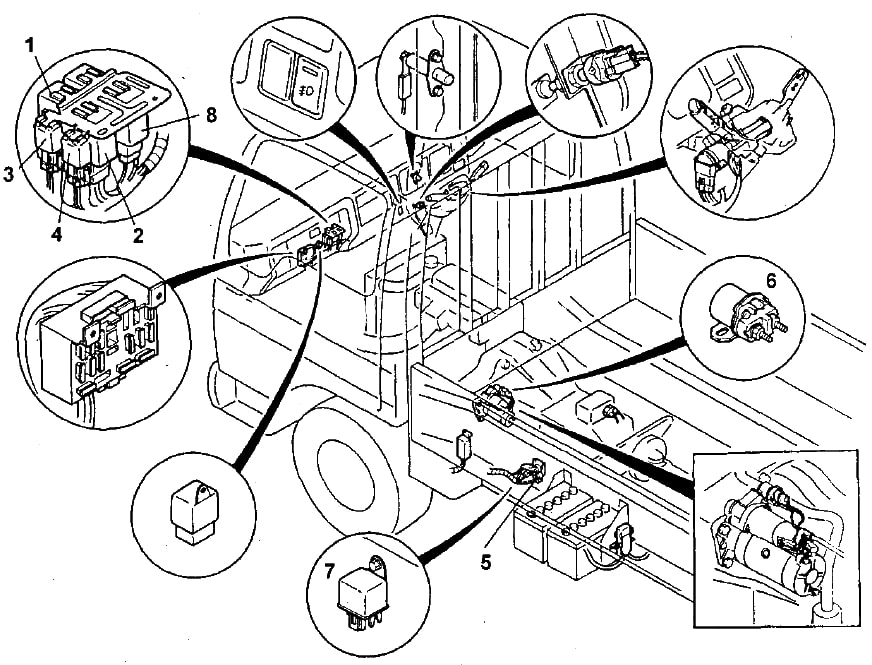

Общий вид электронных блоков управления

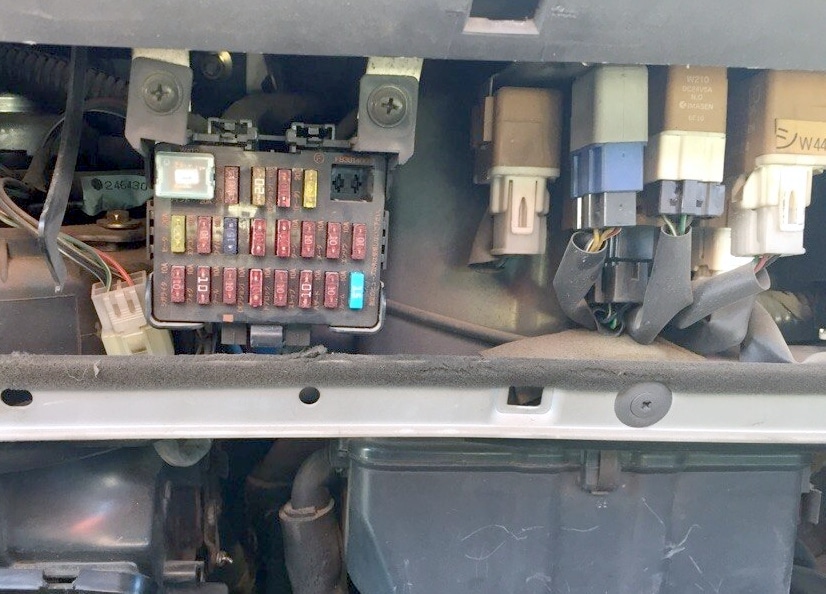

В нижней части панели приборов со стороны пассажира находится блок реле и предохранителей.

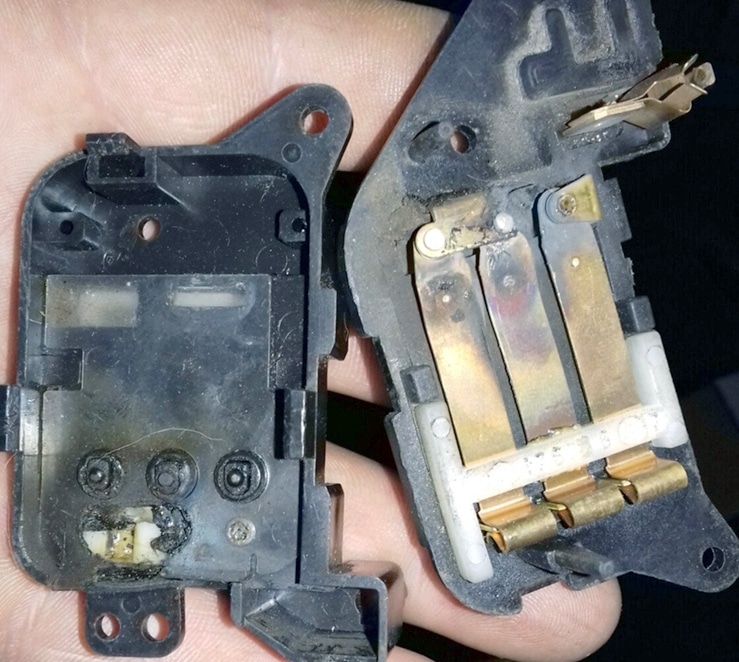

Реле
- Реле проверки стоп-сигналов
- Реле прерывателя указателя поворота
- Реле звукового сигнала
- Реле увеличения скорости прогрева
- Реле подогревателя воздуха на впуске
- Вспомогательное реле
- Реле свечей накаливания
- Реле-прерыватель дворников.
Блок предохранителей

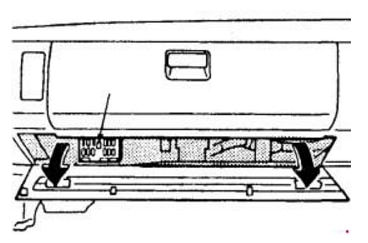

Снимите защитную крышку для доступа.

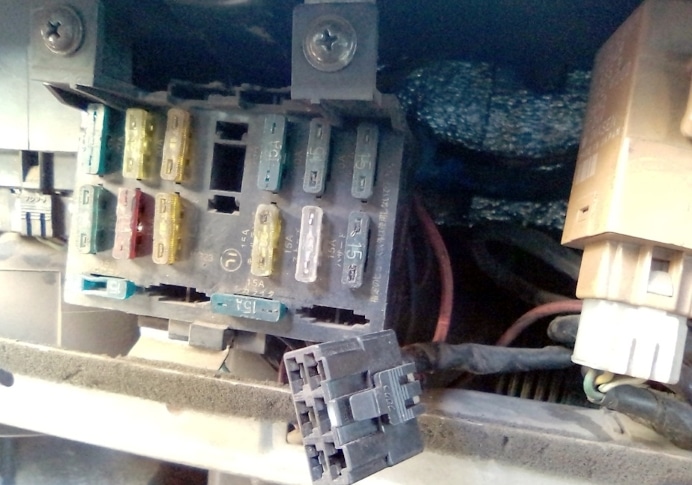

Тип 1
Пример
Диаграмма
Назначение
| Стеклоочиститель 15A | стеклоочиститель и система омывателя стекол |
|---|---|
| НАГРЕВАТЕЛЬ 30А | обогреватель |
| КОМНАТА 10F | внутреннее освещение, радио |
| ДВИГАТЕЛЬ 15А | система запускается |
| СЧЕТЧИК 15А | задние фонари, панель приборов, тормоз, клапан отсечки топлива, система повышения скорости прогрева |
| ХОД 15А | указатели поворота |
| ХВОСТ 15А | габариты, подсветка номерного знака, комбинированные фонари |
| СТОП 15A | стоп-сигналы, звуковой сигнал |
| ОПАСНОСТЬ 15A | тревога |
| СИГАРА 15А | прикуриватель, аудиосистема |
Предохранитель прикуривателя имеет обозначение CIGAR 15A.

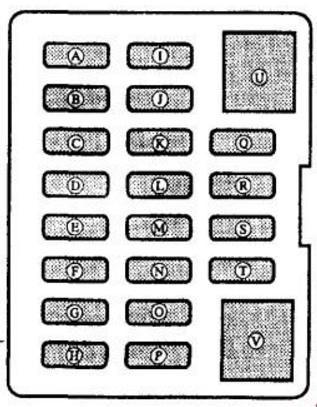

Тип 2
Диаграмма
Обозначение
| А | 10 / 15A CIGAR — Магнитола, часы, прикуриватель |
|---|---|
| B | 10A FOG — Противотуманные фары |
| C | 10A TAIL — Габаритные размеры, подсветка приборов |
| D | Зарезервированы дополнительные опции |
| E | 10 / 20А D.LOCK — Центральный замок |
| F | 10A STOP — стоп-сигналы, звуковой сигнал |
| грамм | 10A ОПАСНОСТЬ — Тревога |
| ЧАС | КОМНАТА 10А — Освещение кабины, радиочасы |
| я | НАГРЕВАТЕЛЬ 20А — Нагреватель |
| J | бронировать |
| K | 10А WIPER — Стеклоочистители, омыватель |
| L | бронировать |
| M | бронировать |
| N | 10A TURN — указатели поворота |
| О | 10А МЕТР — комбинация приборов |
| п | ДВИГАТЕЛЬ 15A — Вентилятор охлаждения |
| Q | Зарезервированы дополнительные опции |
| р | Зарезервированы дополнительные опции |
| S | Зарезервированы дополнительные опции |
| Т | НАГРЕВАТЕЛЬ 10А — Нагреватель |
| U | 30A P / WIND — Стеклоподъемники |
| V | НАГРЕВАТЕЛЬ 30А — Нагреватель |
Предохранитель прикуривателя находится на схеме в позиции, обозначенной A.

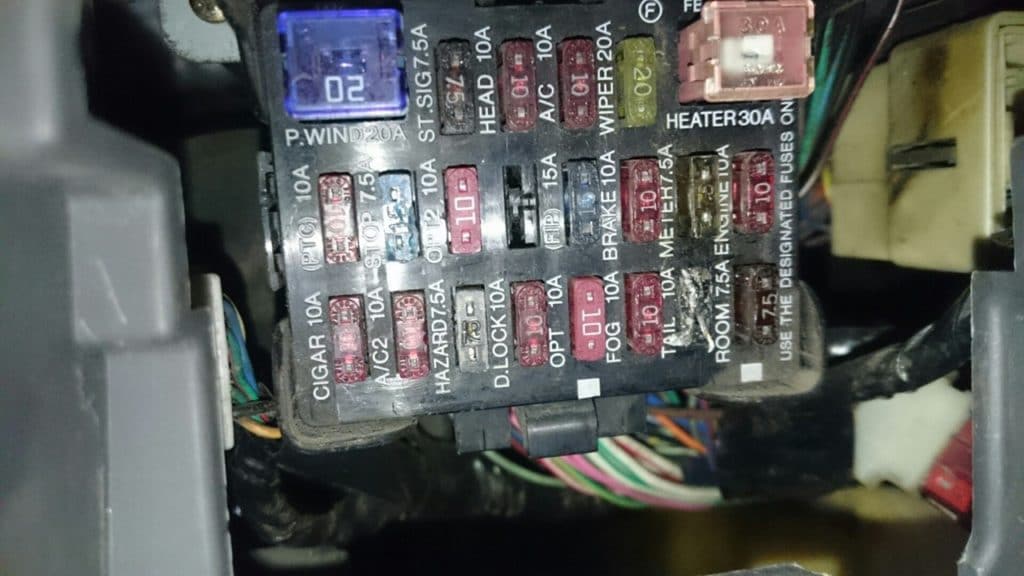

Тип 3
легенда
Запись пишется на английском языке, а не иероглифами. См. Перевод в таблицах выше. Дополнительные элементы:
- A / C — Кондиционер и его система
- PTC — Дополнительный отопитель
- FIP — Топливная система
- ST / SIG — Система зажигания
Коробка возле АКБ
Он находится вне автомобиля, рядом с аккумулятором. Текущая схема должна быть напечатана на обложке.
Диаграмма
Назначение
- MAIN 80A — Замок зажигания / Генератор
- MAIN 100A — Свечи накаливания / Замок зажигания / Генератор
- MAIN 60A — Замок зажигания / Генератор / Обогрев всасываемого воздуха
- ГОЛОВА 30А — Фары
- ЛАМПА 30А — Свет для места разгрузки
Возможна установка отделения предохранителей большой мощности. Если пропадает сигнал на фары, проверьте его.
