Предохранители и реле Nissan Leaf (2010-2017)
Схемы относятся к указанным годам и вариантам Nissan Leaf (2010-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Оглавление
В этой статье мы рассмотрим Nissan Leaf первого поколения (ZE0), выпускаемый с 2010 по 2017 год. Здесь вы найдете схемы блока предохранителей Nissan Leaf 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 201 7, получите информация о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении предохранителей (расположение предохранителей).
Из пассажирского салона Блок предохранителей

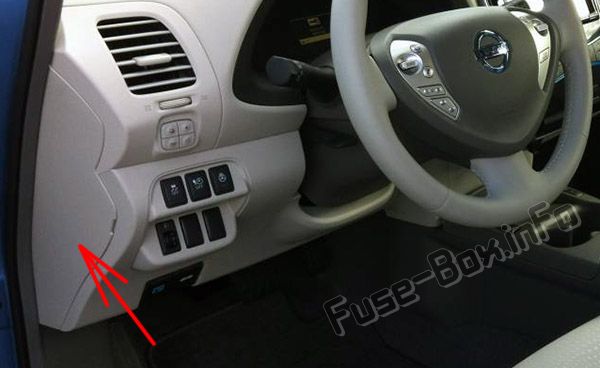

Расположение блока предохранителей
Точная информация о назначении предохранителей для вашего автомобиля напечатана на крышках блоков предохранителей.
Из пассажирского салона Блок предохранителей
| A | Составная часть |
|---|---|
| 20А | Гнездо / прикуриватель |
| – | – |
| 10А | Аудио / зеркала |
| – | – |
| 15А | Парковочные / тормозные системы |
| 15А | Поклонник |
| – | – |
| 15А | Поклонник |
| – | – |
| 10А | Электрические компоненты |
| 10А | Электрические компоненты |
| 10А | Измерительные приборы |
| 15А | Обогрев сидений |
| 10А | Внутренний свет |
| 15А | Обогрев рулевого управления |
| 10А | переключатель |
| 10А | Зеркала с подогревом |
| 15А | Наружный свет |
| 10А | Измерительные приборы |
| 10А | ABS |
| – | – |
| 10А | Электрические компоненты |
| 10А | Шайба |
| 10А | Воздушная подушка |
Коробки предохранителей в моторном отсеке

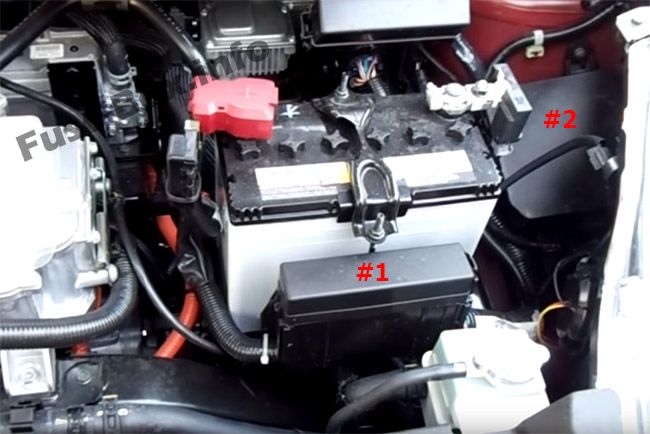

Расположение блока предохранителей

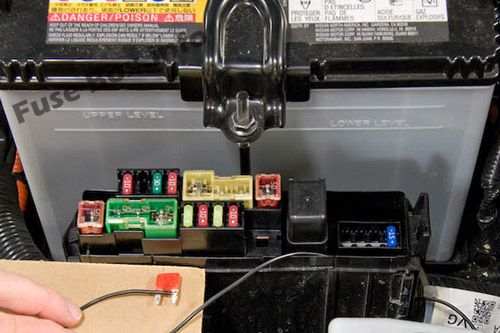

Блок предохранителей № 1

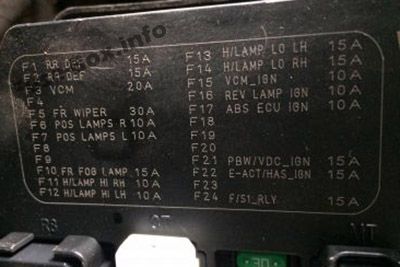

Точная информация о назначении предохранителей для вашего автомобиля напечатана на крышках блоков предохранителей.

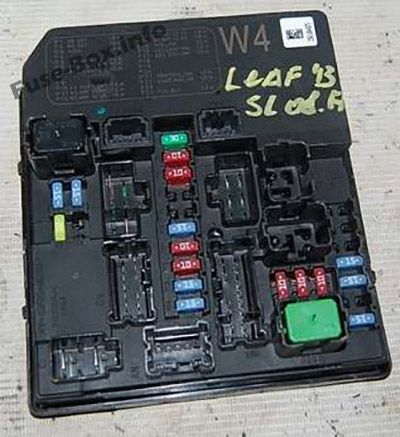

Блок предохранителей № 2
