Предохранители и реле Nissan Primera (P12), 2001-2007

Схемы относятся к указанным годам и вариантам Nissan Primera (P12), 2001-2007. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.

Nissan Primera выпускался в 3-х поколениях с кузовами седан, универсал и лифтбэк. Первое поколение — p10, выпускалось в 1990, 1991, 1992, 1993, 1994, 1995 годах. Второе — p11, — в 1996, 1997, 1998, 1999, 2000 годах. Третье — p12, в 2001, 2002, 2003, 2004 годах. , 2005, 2006 и 2007 гг. Мы предоставим информацию с описанием блоков предохранителей и реле Nissan на примере р12 (3-го поколения), их фотографиями, схемами и назначением элементов. Отдельно отметим предохранители прикуривателя.

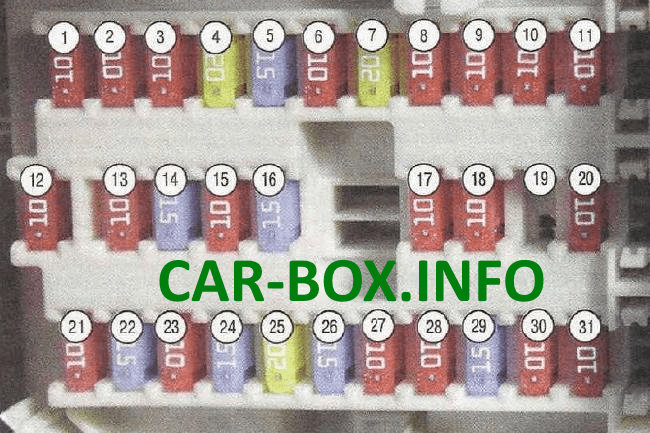

В каюте

Диаграмма
№ / усилитель	Описание
1 — 10А	Аудио система
2 — 10А	Круиз-контроль
3 — 10А	Электропривод замка багажника
4 — 20А	Магистральная электрическая розетка
5 — 15А	Стоп-сигналы
6 — 10А	Противотуманные огни
7 — 20А	Обогрев заднего стекла (стекло задней двери)
8 — 10А	Передние сиденья с подогревом
9 — 10А	Круиз-контроль
10 — 10А	Блок питания для электронных устройств
11 — 10А	Система управления автоматической коробкой передач
12 — 10А	Блок питания для электронных устройств
13 — 10А	Абажуры для салона
14 — 15А	Электродвигатель нагнетателя воздуха
15 — 10А	Кондиционирование воздуха
16 — 15А	Электродвигатель нагнетателя воздуха
17 — 10А	Система управления двигателем
18 — 10А	Дополнительная безопасная система (SRS)
19	бронировать
20 — 10А	Система управления двигателем
21 — 10А	Реле соленоида стартера
22 — 15А	Зажигалка
23 — 10А	Электроприводы наружных зеркал заднего вида
24 — 15А	Электрическая розетка на центральной консоли
25 — 20А	Стеклоочиститель
26 — 15А	Омыватели ветрового стекла и крышки багажника
27 — 10А	Датчики
28 — 10А	Очиститель стекол задней двери
29 — 15А	Топливный насос
30 — 10А	Приборный щиток
31 — 10А	Антиблокировочная тормозная система (ABS)

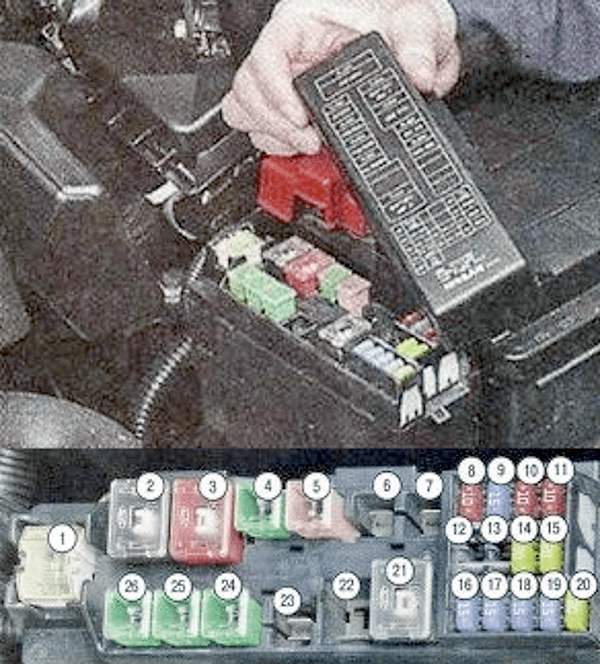

Под капотом

Схема блока предохранителей
№ — Усилитель	Легенда
1 — 120 А	1-й главный предохранитель
2 — 80А	Потребители с включенным зажиганием
3 — 50А	Электродвигатель насоса антиблокировочной тормозной системы
4 — 40А	Замок зажигания (замок)
5 — 30А	Электромагнитные клапаны антиблокировочной тормозной системы
6	бронировать
7	бронировать
8 — 10А	Парковочные огни
9 — 15А	Аудио система
10 — 10А	Система управления двигателем
11 — 15А	Звуковой сигнал
12	бронировать
13	бронировать
14 — 15А	Ближний свет (левая фара)
15 — 15А	Ближний свет (правая фара)
16 — 15А	Электродвигатель привода дроссельной заслонки
17 — 15А	Дальний свет (левая фара)
18 — 15А	Дальний свет (правая фара)
19 — 15А	Противотуманные огни
20 — 20А	Катушки зажигания
21 — 80А	2-й главный предохранитель
22	бронировать
23 — 30А	Омыватели фар
24 — 40А	2-й двигатель вентилятора радиатора
25 — 40А	1-й двигатель вентилятора радиатора
26 — 40А	Электрические окна

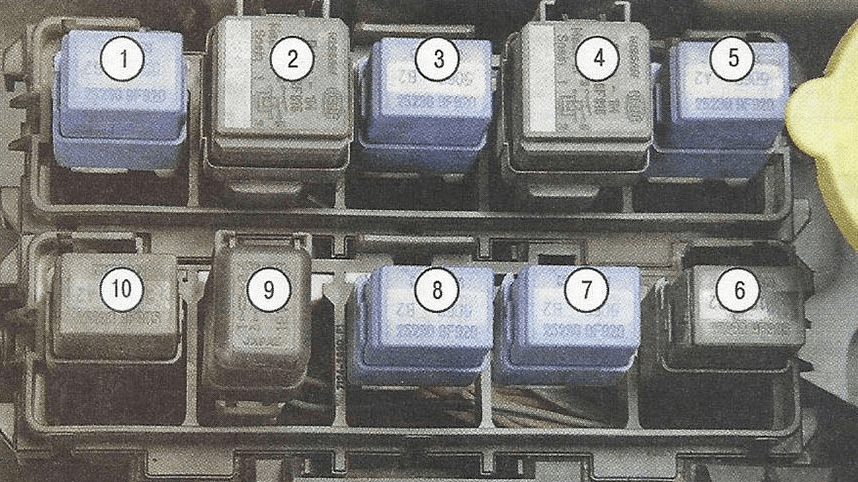

Схема блока реле
№	Описание
1	реле противотуманных фар;
2	реле вентилятора радиатора;
3	реле вспомогательного оборудования;
4	реле вентилятора радиатора;
5	реле электромагнитной муфты компрессора кондиционера;
6	реле вентилятора радиатора;
7	реле включения режимов «П» (парковка) «Н» (нейтраль) автоматической коробки передач или вариатора;
8	реле ближнего света дневного света;
9	реле звукового сигнала;
10	реле вентилятора радиатора.
