Предохранители и реле Nissan Quest (V41 1998-2002)
Схемы относятся к указанным годам и вариантам Nissan Quest (V41 1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Оглавление
В данной статье мы рассмотрим Nissan Quest (V41) второго поколения, выпускавшийся с 1998 по 2002 год. Здесь вы найдете схемы блока предохранителей Nissan Quest 1998, 1999, 2000, 2001 и 2002 годов , получите информацию о расположении предохранителя. панели внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей в салоне

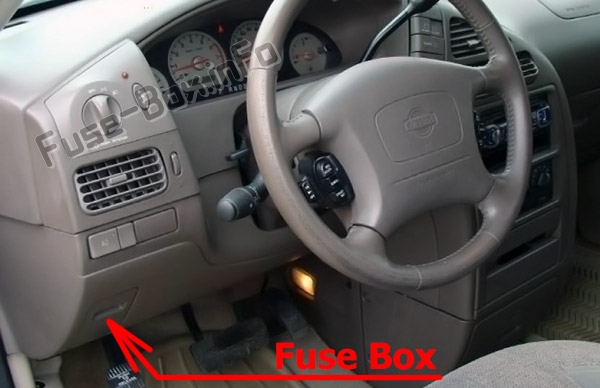

Расположение блока предохранителей

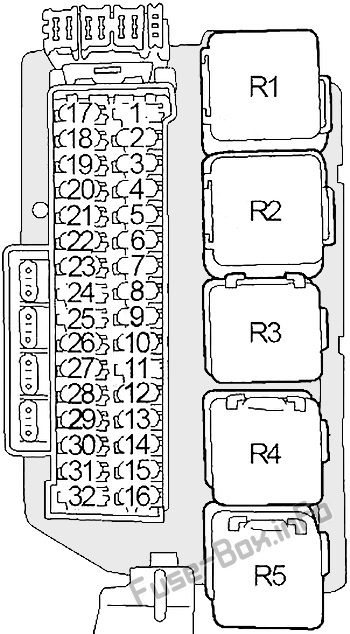

Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 7,5 | Передние сиденья с подогревом |
| 2 | 10 | Модуль управления коробкой передач (TCM), электродвигатель заднего стеклоочистителя, блок EATC |
| 3 | 10 | Блок датчика диагностики подушки безопасности |
| 4 | 10 | Клапан IACV-AAC, перепускной клапан вакуумного отсекающего клапана, модуль управления двигателем (ECM), разъем канала передачи данных, электромагнитный клапан переключателя Map / Baro, датчик положения дроссельной заслонки, регулирующий клапан вентиляции адсорбера EVAP |
| 5 | 7,5 | Переключатель дистанционного управления дверным зеркалом, SECU |
| 6 | 20 | Зажигалка |
| 7 | 20 | Задняя розетка |
| 8 | 20 | Двигатель переднего стеклоочистителя, двигатель переднего стеклоочистителя, усилитель переднего стеклоочистителя |
| 9 | 10 | Электродвигатель заднего стеклоочистителя, электродвигатель заднего стеклоочистителя |
| 10 | 7,5 или 15 | 1998-2000 (7.5A): Аудио; 2001-2002 (15A): Аудио, видеомонитор, усилитель сабвуфера |
| 11 | 20 | 1998-2000: Усилитель сабвуфера; 2001-2002: Задняя розетка (устанавливается на консоли) |
| 12 | 7,5 | Блок управления фарами, блок управления двигателем (ЕСМ) |
| 13 | 7,5 | Блок управления кондиционером, реле кондиционера, блок EATC, дверца смешивания и режима воздуха, электромагнитный клапан IACC-FICD |
| 14 | 20 | Обогрев заднего стекла |
| 15 | 20 | Обогрев заднего стекла |
| 16 | 10 | Выключатель обогревателя заднего стекла, обогреватели зеркал |
| 17 | 10 | Передние боковые габаритные огни, передний комбинированный фонарь, комбинированный переключатель |
| 18 | 7,5 | Освещение Лампы |
| 19 | 10 | Задний комбинированный фонарь, фонарь освещения прицепа |
| 20 | 10 | Аудио, CD-чейнджер, Задний пульт дистанционного управления аудиосистемой, Панель управления FES |
| 21 | 15 | Лампы освещения салона, сиденье с функцией памяти и блок управления зеркалами, электродвигатель люка в крыше |
| 22 | 20 | Выключатель стоп-сигнала, блок управления буксировкой прицепа |
| 23 | 10 | Выключатель аварийной сигнализации, контрольная лампа безопасности |
| 24 | 15 | Двигатель заднего вентилятора |
| 25 | 15 | Двигатель заднего вентилятора |
| 26 | 7,5 | Датчик кислорода с подогревом |
| 27 | 10 | Переключатель опасности |
| 28 | 20 | Двигатель переднего вентилятора, блок управления скоростью переднего вентилятора |
| 29 | 10 | Разъем передачи данных, комбинированный счетчик, выключатель тормоза ASCD, реле кондиционера, реле охлаждающего вентилятора, реле электродвигателя заднего вентилятора, блок управления сиденьем и зеркалом с памятью, блок управления ASCD |
| 30 | 10 | Привод и электрический блок ABS, переключатель положения стояночного / нейтрального положения, блок управления фарами, SECU, модуль управления коробкой передач (TCM) |
| 31 | 20 | Двигатель переднего вентилятора, блок управления скоростью переднего вентилятора |
| 32 | – | Не используется |
| Реле | ||
| R1 | Задний фонарь | |
| R2 | Зажигание | |
| R3 | аксессуар | |
| R4 | Обогрев заднего стекла | |
| R5 | воздуходувка |
Блок предохранителей в моторном отсеке

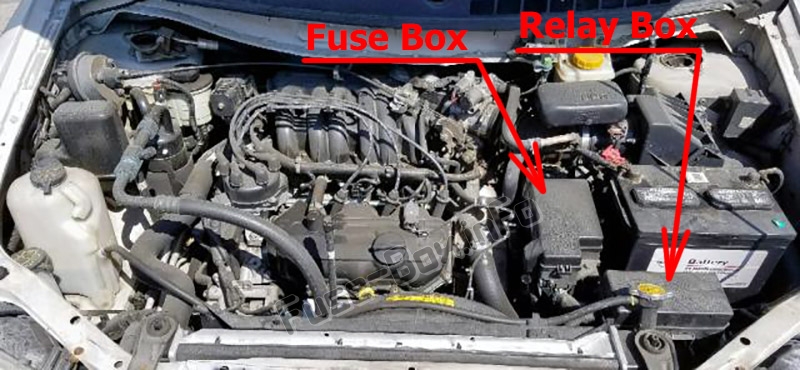

Расположение блока предохранителей

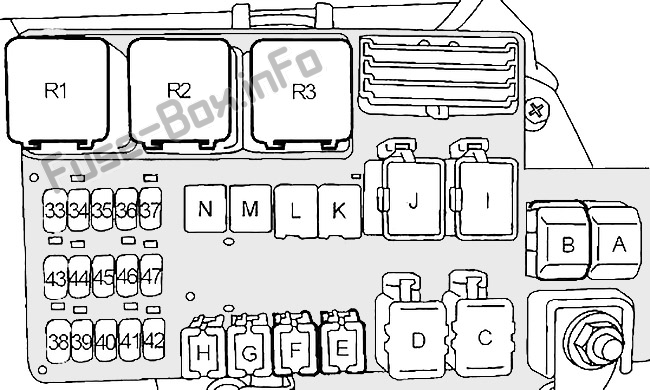

Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 33 | 10 | Форсунки, блок управления двигателем (ЕСМ) |
| 34 | 10 | Реле модуля управления двигателем (ЕСМ), разъем канала передачи данных |
| 35 | 10 | Генератор |
| 36 | 15 | Фара (правая) |
| 37 | 15 | Фара (левая) |
| 38 | 7,5 | Реле передних противотуманных фар |
| 39 | 7,5 | SECU, Реле безопасности автомобиля |
| 40 | – | Не используется |
| 41 | 20 | Реле электромагнитного клапана ABS |
| 42 | 15 | Реле звукового сигнала |
| 43 | 15 | Реле топливного насоса |
| 44 | 7,5 | Датчик вентилятора радиатора |
| 45 | – | Не используется |
| 46 | – | Не используется |
| 47 | – | Не используется |
| A | 100 | Реле зажигания (предохранитель: «26», «27», «29», «30»), вспомогательное реле (предохранитель: «5», «6», «7», «8», «9»), Lmap хвоста Реле (предохранитель: «17», «18», «19») Предохранитель: «2», «20», «21», «22», «23» |
| В | 140 | Генератор, предохранитель: «A», «C», «F», «G», «38», «39», «41», «42» |
| С | 65 | Реле электродвигателя переднего вентилятора (предохранители: «28», «31») |
| D | – | Не используется |
| Е | – | Не используется |
| F | 30 | Автоматический выключатель 1 (SECU, реле стеклоподъемника), автоматический выключатель 2 (сиденье с электроприводом) |
| грамм | 40 | Реле двигателя ABS |
| ЧАС | – | Не используется |
| я | 45 | Реле обогревателя заднего стекла (предохранитель: «14», «15», «16»), предохранитель: «24», «25» |
| J | 75 | Реле вентилятора охлаждения |
| К | 30 | Замок зажигания |
| L | 20 | Реле вентилятора охлаждения |
| M | – | Не используется |
| N | – | Не используется |
| Реле | ||
| R1 | Реле вентилятора охлаждения 1 | |
| R2 | Реле вентилятора охлаждения 2 | |
| R3 | Реле вентилятора охлаждения 3 |

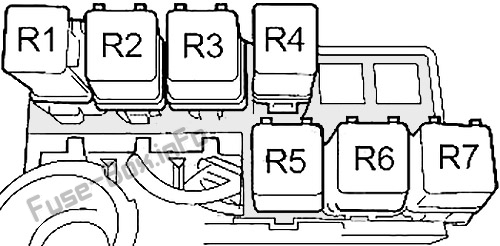

Блок реле
| № | Реле |
|---|---|
| R1 | Парковка / Нейтральное положение |
| R2 | Топливный насос |
| R3 | Проверка лампы |
| R4 | 1998–2000: удержание ASCD; 2001-2002: Противотуманные фары |
| R5 | Безопасность транспортных средств |
| R6 | рожок |
| R7 | Кондиционер |
