Предохранители и реле Opel Corsa F (2019-2020 ..)
Схемы относятся к указанным годам и вариантам Opel Corsa F (2019-2020 ..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Оглавление
В этой статье мы рассмотрим Opel Corsa шестого поколения (Vauxhall Corsa), выпускаемое с 2019 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Opel Corsa F 2020 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

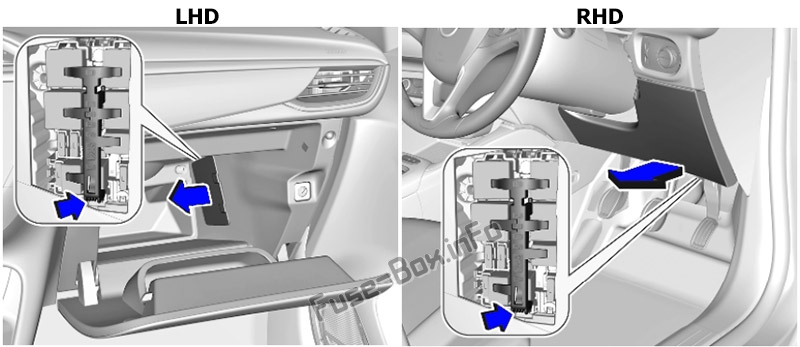

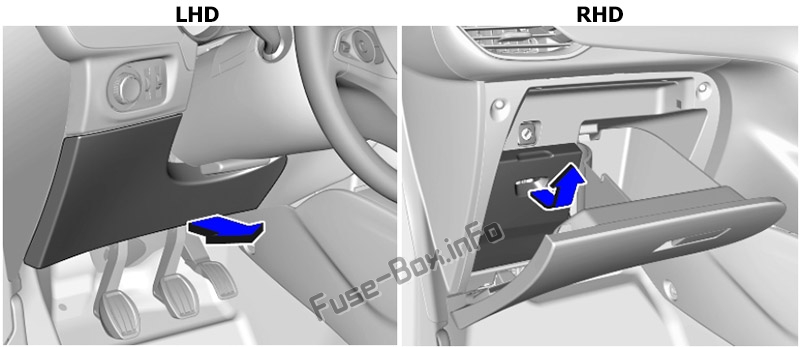

Блок предохранителей в салоне
Есть два блока предохранителей – на правой и левой стороне панели приборов.

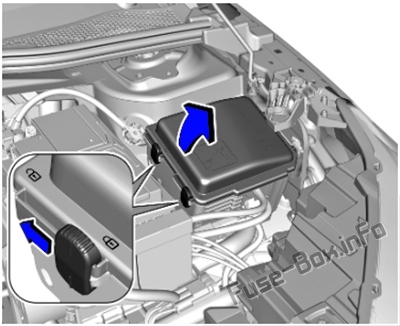

Блок предохранителей в моторном отсеке
Схемы блока предохранителей

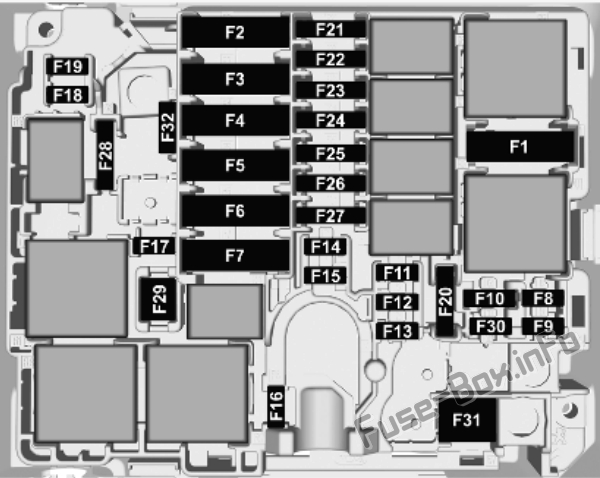

Моторного отсека
Назначение предохранителей в моторном отсеке
| № | Описание |
|---|---|
| 1 | Система климат-контроля |
| 2 | Тормозная система |
| 3 | Блок предохранителей (правая сторона панели приборов) |
| 4 | Тормозная система |
| 8 | Топливный насос |
| 16 | Правая фара / обогрев лобового стекла |
| 18 | Правая фара дальнего света |
| 19 | Левая фара дальнего света |
| 20 | Топливный насос |
| 22 | Автоматическая коробка передач |
| 25 | Блок предохранителей (прицеп) |
| 28 | Система избирательного каталитического восстановления |
| 29 | Дворники |
| 31 | Система климат-контроля |
| 32 | Руль |

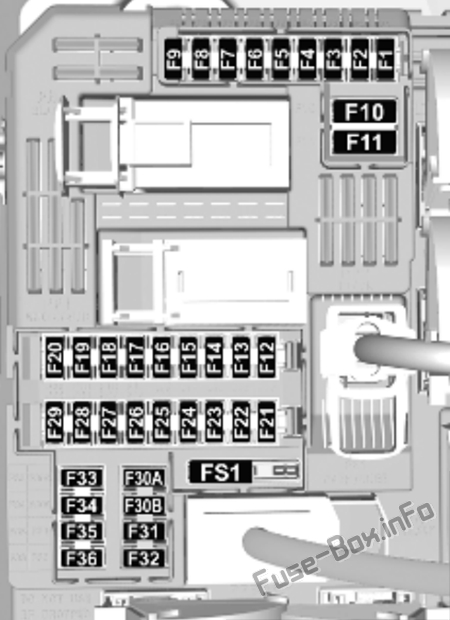

Панель приборов (левая сторона)
Назначение предохранителей в салоне (левая сторона)
| № | Описание |
|---|---|
| 1 | Радар / Внутреннее зеркало |
| 3 | Индуктивная зарядка |
| 4 | рожок |
| 5 | Омыватель ветрового стекла |
| 6 | Омыватель ветрового стекла |
| 7 | USB |
| 8 | Задний стеклоочиститель |
| 10 | Система центрального замка |
| 11 | Система центрального замка |
| 12 | Модуль диагностического разъема |
| 13 | Система климат-контроля |
| 14 | Сигнализация / Opel Connect |
| 17 | Приборный щиток |
| 21 | Кнопка питания / Система блокировки от кражи |
| 22 | Датчик дождя / Датчик освещенности / Камера |
| 23 | Напоминание о ремне безопасности |
| 24 | 7-дюймовый сенсорный экран / система помощи при парковке / камера заднего вида |
| 25 | Воздушная подушка |
| 27 | Противоугонная сигнализация |
| 29 | 7-дюймовый сенсорный экран / информационно-развлекательная система |
| 31 | Прикуриватель / розетка 12 В |
| 32 | Руль с подогревом |
| 33 | Система климат-контроля / АКПП |
| 34 | Ассистент парковки / Регулировка наружных зеркал |

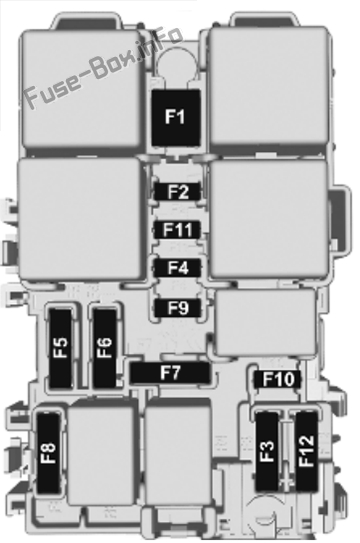

Панель приборов (правая сторона)
Расположение предохранителей в салоне (правая сторона)
| № | Описание |
|---|---|
| 1 | Обогрев заднего стекла |
| 2 | Наружные зеркала с подогревом |
| 3 | Передние стеклоподъемники |
| 4 | Регулировка наружных зеркал заднего вида / Складывающиеся зеркала заднего вида |
| 5 | Стеклоподъемники сзади |
| 8 | Блок предохранителей (правая сторона панели приборов) |
| 10 | Подогрев передних сидений |
| 11 | Функция массажа сиденья |
