Предохранители и реле Opel Grandland X (2017-2020 ..)
Схемы относятся к указанным годам и вариантам Opel Grandland X (2017-2020 ..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Оглавление
Компактный кроссовер Opel (Vauxhall) Grandland X выпускается с 2017 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Opel Grandland X 2017, 2018, 2019 и 2020 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Блок предохранителей в салоне

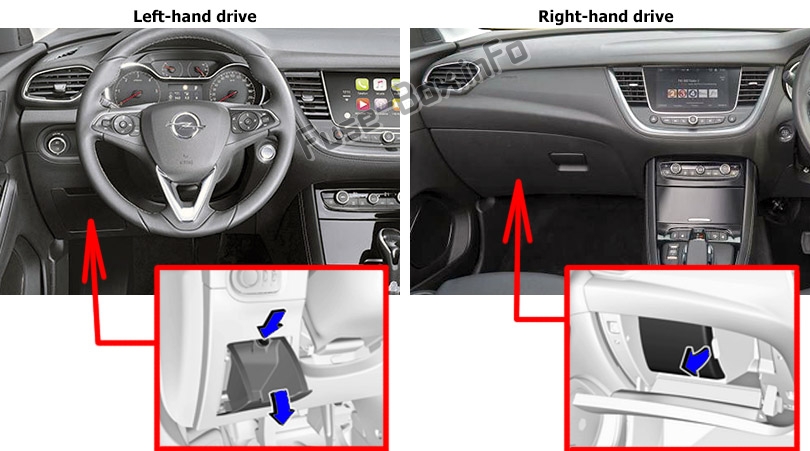

Расположение блока предохранителей
Схема блока предохранителей (версия 1)
Назначение предохранителей в салоне (Вариант 1)
| № | Описание |
|---|---|
| 1 | Электронный ключ / Противоугонная сигнализация |
| 4 | Система стоп-старт |
| 5 | Расширенная система помощи при парковке / камера / модуль управления коробкой передач |
| 7 | Усилитель звука |
| 8 | Задний стеклоочиститель |
| 10 | Система центрального замка |
| 11 | Система центрального замка |
| 13 | Противоугонная сигнализация |
| 16 | Рулевое колесо с электроусилителем |
| 18 | OnStar |
| 21 | Внутреннее освещение |
| 22 | Свет перчаточного ящика |
| 23 | Система оповещения о слепых зонах / Регулировка наружных зеркал / Индуктивная зарядка |
| 24 | Электромонтаж колонны |
| 25 | Внутреннее зеркало |
| 26 | Напоминание о ремне безопасности |
| 27 | Камера / Датчик дождя / Автоматическое управление освещением |
| 28 | USB / информационно-развлекательная система |
| 31 | Воздушная подушка |
| 33 | Розетка спереди |
| 36 | Infotainment |

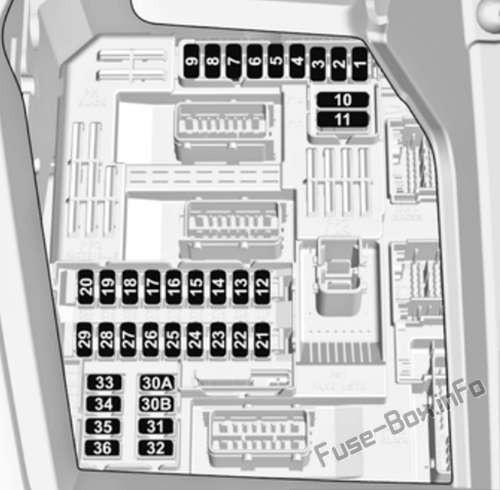

Схема блока предохранителей (версия 2)
Назначение предохранителей в салоне (Вариант 2)
| № | Описание |
|---|---|
| 1 | Внутреннее зеркало / Рулевое колесо с электроусилителем / Выборочная регулировка хода / Радар / Дизельная выхлопная система |
| 3 | Модуль управления положениями прицепа |
| 4 | рожок |
| 5 | Омыватель ветрового стекла |
| 6 | Омыватель ветрового стекла |
| 7 | Розетка сзади |
| 10 | Замок дверей / Замок задней двери |
| 11 | Замок дверей / Замок задней двери |
| 12 | Стоп-старт / Модуль диагностического разъема / Тормозная система |
| 13 | Информационно-развлекательная система / система климат-контроля |
| 14 | Сирена сигнализации |
| 15 | Система климат-контроля |
| 16 | Стоп-старт / Тормозная система |
| 17 | Приборный щиток |
| 19 | Электрический монтаж колонки / Органы управления на рулевом колесе |
| 21 | Противоугонная сигнализация |
| 22 | Камера / Датчик дождя / Автоматическое управление освещением |
| 23 | Напоминание о ремне безопасности |
| 24 | Автоматическая коробка передач / Расширенная система помощи при парковке / Система панорамного обзора |
| 25 | Воздушная подушка |
| 26 | Электронный контроль устойчивости |
| 27 | Тревога |
| 28 | OnStar |
| 29 | Infotainment |
| 32 | Прикуриватель / розетка спереди |
| 34 | Обогрев заднего стекла / Обогрев лобового стекла / Индуктивная зарядка |
| 35 | Модуль переключателя света / диагностического разъема |
| 36 | Освещение |
Блок предохранителей в моторном отсеке

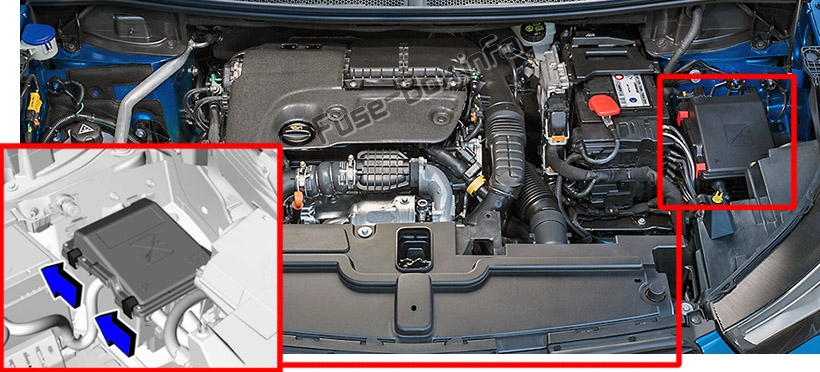

Расположение блока предохранителей

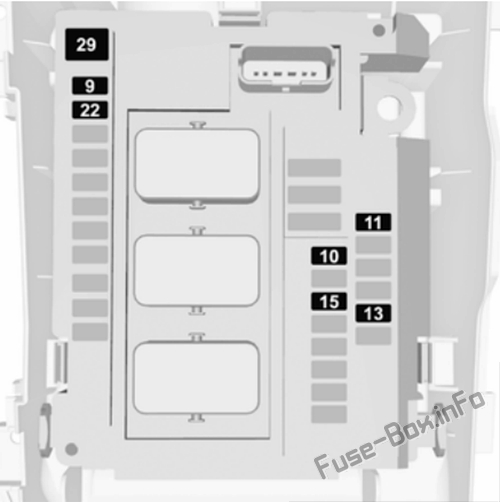

Схема блока предохранителей (версия 1)
Назначение предохранителей в моторном отсеке (Вариант 1)
| № | Описание |
|---|---|
| 9 | Противоугонная сигнализация |
| 10 | Система стоп-старт |
| 11 | Выхлопная система дизеля |
| 13 | Система стоп-старт |
| 15 | Электроусилитель руля / Радар |
| 22 | рожок |
| 29 | Стартер |

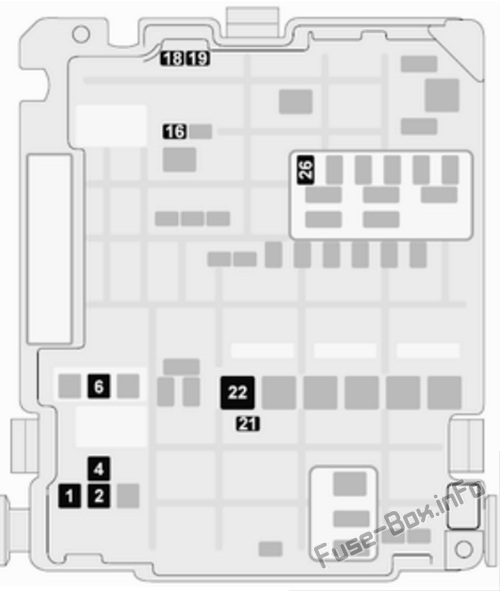

Схема блока предохранителей (версия 2)
Назначение предохранителей в моторном отсеке (Вариант 2)
| № | Описание |
|---|---|
| 1 | Климат-контроль |
| 2 | Руль |
| 4 | Электрический стояночный тормоз |
| 6 | Вентиляция |
| 16 | Передние противотуманные фары |
| 18 | Правый дальний свет (галоген) / Правая фара (светодиод) |
| 19 | Левый дальний свет (галоген) / Правая фара (светодиод) |
| 21 | Стартер |
| 22 | Лобовое стекло с подогревом |
| 26 | Дополнительный обогреватель / обогрев лобового стекла |
