Предохранители и реле Opel Mokka X (2017-2019…)
Схемы относятся к указанным годам и вариантам Opel Mokka X (2017-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Оглавление
Субкомпактный кроссовер Opel Mokka X (Воксхолл Мокка Х) выпускается с 2017 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Opel Mokka X 2017, 2018 и 2019 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

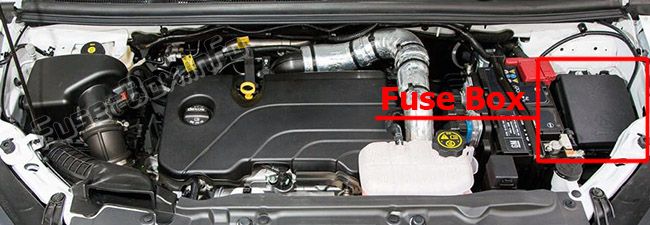

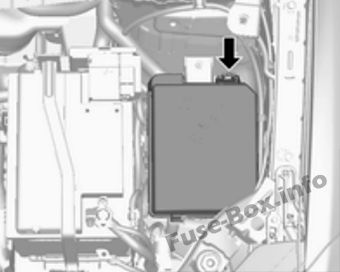

Моторного отсека

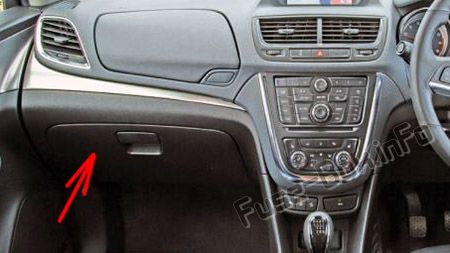

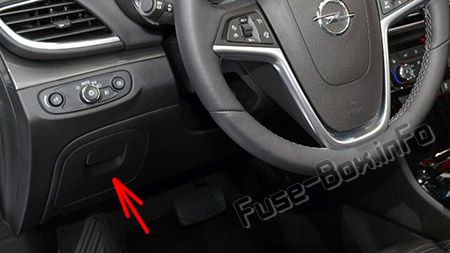

Приборная доска

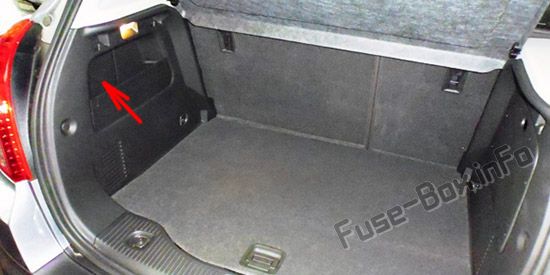

Грузовой отсек
Схемы блока предохранителей
2017
Моторного отсека

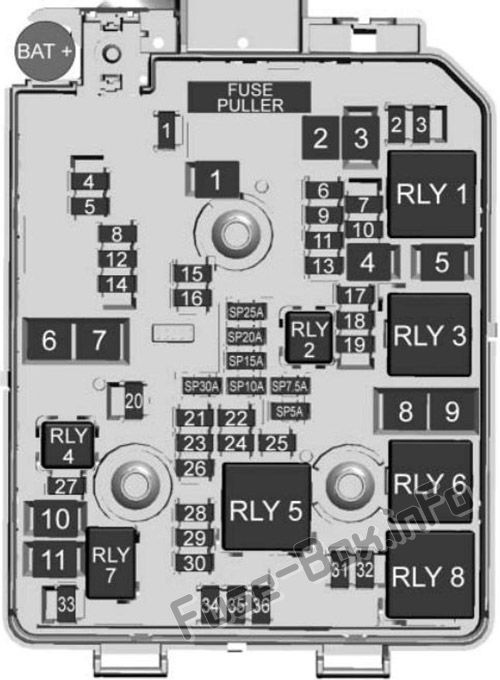

Назначение предохранителей в моторном отсеке (2017 г.)
| № | схема |
|---|---|
| Мини-предохранители: | |
| 1 | Люк в крыше |
| 2 | Переключатель наружного зеркала заднего вида / датчик дождя |
| 3 | – |
| 4 | – |
| 5 | Модуль управления электрическим тормозом |
| 6 | Интеллектуальный датчик батареи |
| 7 | Замок рулевой колонки |
| 8 | Модуль управления коробкой передач |
| 9 | – |
| 10 | Камера заднего вида / Внутреннее зеркало заднего вида / Переключатель фар / Фара |
| 11 | Стеклоочиститель заднего стекла |
| 12 | Обогрев заднего стекла |
| 13 | Сиденье, поясничная опора |
| 14 | Наружные зеркала с подогревом |
| 15 | Модуль LPG / Модуль управления топливной системой |
| 16 | Подогрев сиденья |
| 17 | Блок управления коробкой передач ПДУ / Водяной насос / Дополнительный отопитель |
| 18 | Блок управления двигателем R / C |
| 19 | Топливный насос |
| 20 | – |
| 21 | Охлаждающий вентилятор |
| 22 | – |
| 23 | Катушка зажигания / инжекторы |
| 24 | Насос омывателя |
| 25 | Привод фары (правый) |
| 26 | Датчики управления двигателем |
| 27 | – |
| 28 | Зажигание |
| 29 | Зажигание 1/2 |
| 30 | Система вытяжки |
| 31 | Левый дальний свет |
| 32 | Правый дальний свет |
| 33 | Модуль управления двигателем |
| 34 | рожок |
| 35 | Кондиционер |
| 36 | Передняя противотуманная фара |
| J-корпуса Предохранители: | |
| 1 | Модуль управления электрическим тормозом |
| 2 | Передний дворник |
| 3 | Модуль питания |
| 4 | Клемма питания блока предохранителей панели приборов |
| 5 | – |
| 6 | Подогреватель топлива |
| 7 | Стартер |
| 8 | Охлаждающий вентилятор |
| 9 | Охлаждающий вентилятор |
| 10 | Модуль управления двигателем / Свеча накаливания |
| 11 | Стартер |
Приборная доска
Назначение предохранителей в панели приборов (2017)
| № | схема |
|---|---|
| Мини-предохранители: | |
| 1 | Модуль управления кузовом |
| 2 | Модуль управления кузовом |
| 3 | Модуль управления кузовом |
| 4 | Модуль управления кузовом |
| 5 | Модуль управления кузовом |
| 6 | Модуль управления кузовом |
| 7 | Модуль управления кузовом |
| 8 | Модуль управления кузовом |
| 9 | Выключатель зажигания |
| 10 | Модуль диагностики безопасности |
| 11 | Разъем канала передачи данных |
| 12 | Климат-контроль |
| 13 | задний откидной борт |
| 14 | Модуль центрального шлюза |
| 15 | Предупреждение о выезде с полосы движения / Внутреннее зеркало |
| 16 | Адаптивное переднее освещение |
| 17 | Блокировка колонки |
| 18 | Ультразвуковой модуль помощи при парковке |
| 19 | Модуль управления кузовным оборудованием / Контроль регулируемого напряжения |
| 20 | Руль |
| 21 | Прикуриватель / розетка постоянного тока (спереди) |
| 22 | – |
| 23 | Розетка для прикуривателя / дополнительного источника постоянного тока (задняя центральная консоль) |
| 24 | Запасной |
| 25 | Модуль телематических услуг |
| 26 | Руль с подогревом |
| 27 | Комбинация приборов / Информационно-развлекательная система / Выключатель дополнительного отопителя |
| 28 | Розетка прицепа |
| 29 | Дисплей / развлекательная система |
| 30 | Модуль управления коробкой передач |
| 31 | Комбинация приборов |
| 32 | Информационно-развлекательная система |
| 33 | Розетка прицепа |
| 34 | Модуль пассивного входа / пассивного запуска |
| Предохранители S / B: | |
| 1 | Выключатель сиденья с электроприводом |
| 2 | Запасной |
| 3 | Передние стеклоподъемники |
| 4 | Стеклоподъемники сзади |
| 5 | Логистический режим |
| 6 | Выключатель сиденья с электроприводом |
| 7 | Запасной |
| 8 | Запасной |
Грузовой отсек

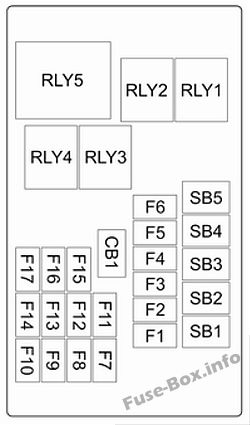

Назначение предохранителей в грузовом отделении (2017)
| № | схема |
|---|---|
| Мини-предохранители: | |
| 1 | – |
| 2 | – |
| 3 | Усилитель звука |
| 4 | – |
| 5 | Полный привод |
| 6 | Запасной |
| 7 | – |
| 8 | Запасной |
| 9 | Запасной |
| 10 | Запасной |
| 11 | – |
| 12 | Запасной |
| 13 | – |
| 14 | – |
| 15 | Запасной |
| 16 | – |
| Предохранители S / B: | |
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Трансформатор DC / DC 400 Вт |
| 8 | Трансформатор DC / DC 400 Вт |
| 9 | – |
2018, 2019
Моторного отсека
Назначение предохранителей в моторном отсеке (2018, 2019)
| № | схема |
|---|---|
| Мини-предохранители: | |
| 1 | Люк в крыше |
| 2 | Переключатель наружного зеркала заднего вида / датчик дождя |
| 3 | – |
| 4 | – |
| 5 | Модуль управления электрическим тормозом |
| 6 | Интеллектуальный датчик батареи |
| 7 | Замок рулевой колонки |
| 8 | Модуль управления коробкой передач |
| 9 | – |
| 10 | Камера заднего вида / Внутреннее зеркало заднего вида / Переключатель фар / Фара |
| 11 | Стеклоочиститель заднего стекла |
| 12 | Обогрев заднего стекла |
| 13 | Сиденье, поясничная опора |
| 14 | Наружные зеркала с подогревом |
| 15 | Модуль LPG / Модуль управления топливной системой |
| 16 | Подогрев сиденья |
| 17 | Блок управления коробкой передач ПДУ / Водяной насос / Дополнительный отопитель |
| 18 | Блок управления двигателем R / C |
| 19 | Топливный насос |
| 20 | – |
| 21 | Охлаждающий вентилятор |
| 22 | – |
| 23 | Катушка зажигания / инжекторы |
| 24 | Насос омывателя |
| 25 | Привод фары (правый) |
| 26 | Датчики управления двигателем |
| 27 | – |
| 28 | Зажигание |
| 29 | Зажигание 1/2 |
| 30 | Система вытяжки |
| 31 | Левый дальний свет |
| 32 | Правый дальний свет |
| 33 | Модуль управления двигателем |
| 34 | рожок |
| 35 | Кондиционер |
| 36 | Передняя противотуманная фара |
| J-корпуса Предохранители: | |
| 1 | Модуль управления электрическим тормозом |
| 2 | Передний дворник |
| 3 | Модуль питания |
| 4 | Клемма питания блока предохранителей панели приборов |
| 5 | – |
| 6 | Подогреватель топлива |
| 7 | Стартер |
| 8 | Охлаждающий вентилятор |
| 9 | Охлаждающий вентилятор |
| 10 | Модуль управления двигателем / Свеча накаливания |
| 11 | Стартер |
Приборная доска

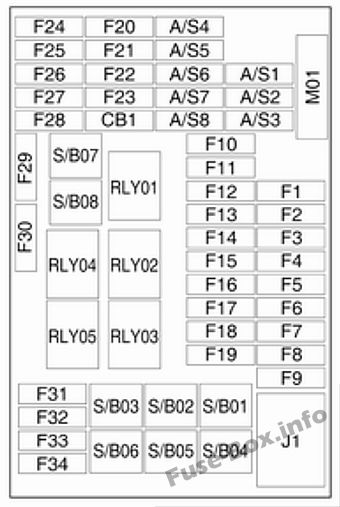

Назначение предохранителей в панели приборов (2018, 2019)
| № | схема |
|---|---|
| Мини-предохранители: | |
| 1 | Модуль управления кузовом |
| 2 | Модуль управления кузовом |
| 3 | Модуль управления кузовом |
| 4 | Модуль управления кузовом |
| 5 | Модуль управления кузовом |
| 6 | Модуль управления кузовом |
| 7 | Модуль управления кузовом |
| 8 | Модуль управления кузовом |
| 9 | Выключатель зажигания |
| 10 | Модуль диагностики безопасности |
| 11 | Разъем канала передачи данных |
| 12 | Климат-контроль |
| 13 | задний откидной борт |
| 14 | Модуль центрального шлюза |
| 15 | Предупреждение о выезде с полосы движения / Внутреннее зеркало |
| 16 | Адаптивное переднее освещение |
| 17 | Блокировка колонки |
| 18 | Ультразвуковой модуль помощи при парковке |
| 19 | Модуль управления кузовным оборудованием / Контроль регулируемого напряжения |
| 20 | Руль |
| 21 | Прикуриватель / розетка постоянного тока (спереди) |
| 22 | – |
| 23 | Розетка для прикуривателя / дополнительного источника постоянного тока (задняя центральная консоль) |
| 24 | Запасной |
| 25 | Модуль телематических услуг |
| 26 | Руль с подогревом |
| 27 | Комбинация приборов / Информационно-развлекательная система / Выключатель дополнительного отопителя |
| 28 | Розетка прицепа |
| 29 | Дисплей / развлекательная система |
| 30 | Модуль управления коробкой передач |
| 31 | Комбинация приборов |
| 32 | Информационно-развлекательная система |
| 33 | Розетка прицепа |
| 34 | Модуль пассивного входа / пассивного запуска |
| Предохранители S / B: | |
| 1 | Выключатель сиденья с электроприводом |
| 2 | Запасной |
| 3 | Передние стеклоподъемники |
| 4 | Стеклоподъемники сзади |
| 5 | Логистический режим |
| 6 | Выключатель сиденья с электроприводом |
| 7 | Запасной |
| 8 | Запасной |
| Миди-предохранители: | |
| M01 | PTC |
Грузовой отсек

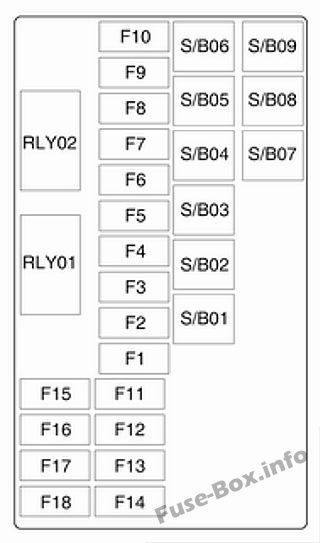

Назначение предохранителей в грузовом отделении (2018, 2019)
| № | схема |
|---|---|
| Мини-предохранители: | |
| 1 | Усилитель звука |
| 2 | Полный привод |
| 3 | – |
| 4 | 2018: Не используется 2019: Выборочное каталитическое восстановление |
| 5 | 2018: Не используется 2019: Выборочное каталитическое восстановление |
| 6 | 2018: Запасные 2019: Избирательное каталитическое восстановление |
| 7 | 2018: Не используется 2019: Выборочное каталитическое восстановление |
| 8 | Запасной |
| 9 | Запасной |
| 10 | Запасной |
| 11 | – |
| 12 | Запасной |
| 13 | – |
| 14 | – |
| 15 | Запасной |
| 16 | – |
| 17 | – |
| 18 | – |
| Предохранители S / B: | |
| 1 | Трансформатор DC / DC 400 Вт |
| 2 | Трансформатор DC / DC 400 Вт |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
