Предохранители и реле Renault Scenic III
Схемы относятся к указанным годам и вариантам Renault Scenic III. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Оглавление
В этой статье мы рассмотрим Renault Scenic третьего поколения, выпускавшийся с 2009 по 2016 год. Здесь вы найдете схемы блоков предохранителей Renault Scenic III 2015 и 2016 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о Назначение каждого предохранителя (схема предохранителя).
Расположение блока предохранителей

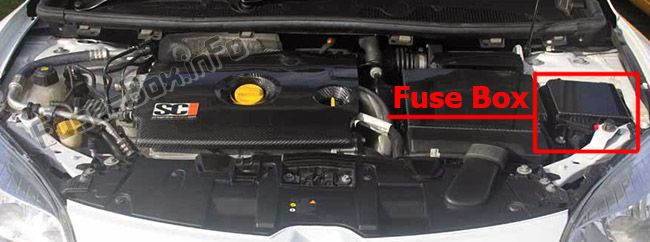

Моторного отсека
Некоторые аксессуары защищены предохранителями, расположенными в моторном отсеке в блоке предохранителей C. Однако, из-за их ограниченной доступности, мы советуем вам заменить предохранители авторизованным дилером.

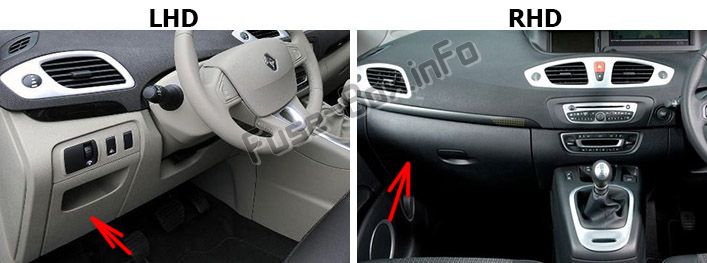

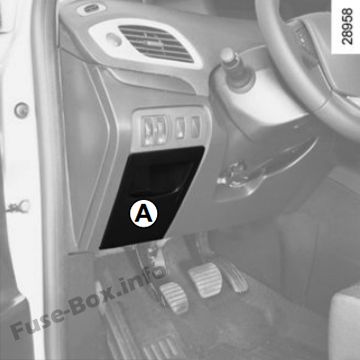

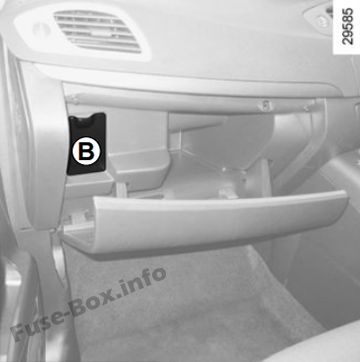

Пассажирский салон
Схема блока предохранителей
Назначение предохранителей в салоне
| № | схема |
|---|---|
| 1 | Электронный стояночный тормоз |
| 2 | Стоп-сигналы |
| 3 | Автоматическая блокировка дверей |
| 4 | Стеклоочиститель окна водителя |
| 5 | Приборная доска |
| 6 | Световые индикаторы поворота |
| 7 | Система навигации |
| 8 | Внутреннее зеркало заднего вида |
| 9 | Стеклоочиститель заднего стекла |
| 10 и 11 | Задние электрические стеклоподъемники |
| 12 | ABS / ESC |
| 13 | Электростеклоподъемник пассажира |
| 14 | Омыватель ветрового стекла |
| 15 | Обогрев зеркал заднего вида |
| 16 | Радио |
| 17 | Розетка для аксессуаров багажного отделения |
| 18 | Розетка для аксессуаров заднего сиденья |
| 19 | Зажигалка |
