Предохранители и реле Toyota Camry (XV20 1997-2001)
Схемы относятся к указанным годам и вариантам Toyota Camry (XV20 1997-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Оглавление
В данной статье мы рассмотрим Toyota Camry (XV20) второго поколения, выпускавшуюся с 1996 по 2001 год. Здесь вы найдете схемы блоков предохранителей Toyota Camry 1997, 1998, 1999, 2000 и 2001 годов , получите информацию о расположении предохранителей. панели внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).
Блок предохранителей в салоне

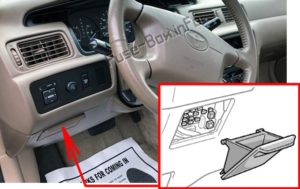

Расположение блока предохранителей
Блок предохранителей находится за вещевым ящиком в панели приборов (со стороны водителя).

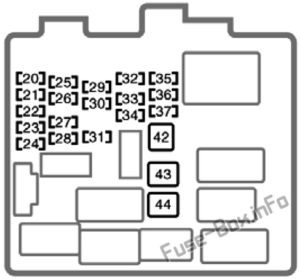

Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | название | ампер | Описание |
|---|---|---|---|
| 20 | СИДЕНЬЯ ОТОПИТЕЛЬ | 20А | 1997–2000 годы: не использовался; 2001: Подогрев сидений |
| 21 | ОБОГРЕВАТЕЛЬ | 10А | Система кондиционирования, обогрев заднего стекла, система запуска |
| 22 | ДАТЧИК | 10А | Датчики и измерители, фонарь заднего хода, система круиз-контроля, система зарядки, система контроля тяги, система дневных ходовых огней, электрические стеклоподъемники, индикаторы напоминания об обслуживании и предупреждающие зуммеры |
| 23 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20А или 25А | Дворники и омыватель ветрового стекла (1997-1998: 20A; 1999-2001: 25A) |
| 24 | MIRROR ПОДОГРЕВАТЕЛЯ | 10А | Обогрев наружного зеркала заднего вида |
| 25 | ECU-IG | 15А | Система круиз-контроля, антиблокировочная тормозная система, антенна с электроприводом, система подушек безопасности SRS, преднатяжители ремней безопасности, система защиты от кражи, система блокировки переключения передач, система контроля тяги, система дневных ходовых огней, блокировка с беспроводной системой дистанционного управления, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива |
| 26 | IGN | 5A | Приборы и приборы, система зарядки, система подушек безопасности SRS, преднатяжители ремней безопасности, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 27 | СТОП | 15А | Стоп-сигналы, круиз-контроль, установленный высоко стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 28 | ХВОСТИК | 10А | Стояночные огни, освещение номерного знака, задние фонари, передние боковые габаритные огни, система дневных ходовых огней, система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 29 | РОЗЕТКА | 15А | Розетка |
| 30 | OBD | 7.5A | Бортовая система диагностики |
| 31 | ТУМАН | 15А | Нет цепи |
| 32 | СТАРТЕР | 5A | Датчики и приборы, система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 33 | ДВЕРЬ | 25А | 1997-1999: Система блокировки дверей с электроприводом, система защиты от кражи, система контроля люка топливного бака; 2000-2001: Система блокировки дверей с электроприводом, система защиты от кражи. |
| 34 | ПАНЕЛЬ | 7.5A | Датчик и счетчик, аудиосистема, прикуриватель, подсветка перчаточного ящика, часы, управление освещением приборной панели, индикаторы напоминаний о техобслуживании, подсветка панели управления кондиционером, свет пепельницы, аварийный световой сигнал, система дневных ходовых огней, система управления обогревом сидений, обогреватель заднего стекла , автоматическая коробка передач с электронным управлением |
| 35 | ПЕРЕМЕНА | 7.5A | Аварийный мигалка |
| 36 | RAD-№2 | 7.5A | Аудиосистема, силовая антенна |
| 37 | CIG | 15А | Прикуриватель, система управления блокировкой переключения передач, органы управления зеркалами заднего вида с электроприводом, система защиты от кражи, система блокировки дверей с электроприводом, система подушек безопасности SRS, преднатяжители ремней безопасности, обогреватель запотевания наружных зеркал заднего вида, система кондиционирования воздуха |
| 42 | DEF | 40А | Обогрев заднего стекла |
| 43 | PWR | 30А | Система управления стеклоподъемниками, сиденье с электроприводом, люк с электроприводом |
| 44 | AM1 | 40А | 1999: Очиститель фар; 2000-2001: предохранители “POWER-OUTLET”, “CIG”, “RAD-№2”, “TURN”, “WIPER”, “ECU-IG”, “GAUGE” и “HEATER”. |
Блок предохранителей в моторном отсеке

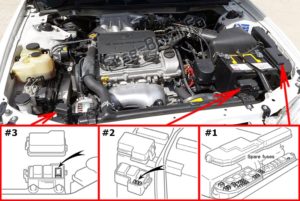

Расположение блока предохранителей
В моторном отсеке этой Тойота Камри есть два или три блока предохранителей, в зависимости от версии и комплектации.

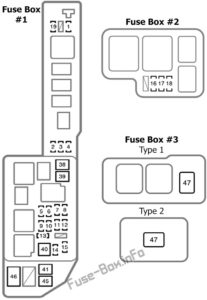

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | название | ампер | Описание |
|---|---|---|---|
| 1 | A / C | 10А | Кондиционер |
| 2 | ЗАПАСНОЙ | 10А | Запасной |
| 3 | ЗАПАСНОЙ | 15А | Запасной |
| 4 | ЗАПАСНОЙ | 30А | Запасной |
| 5 | ALT-S | 5A | Система зарядки |
| 6 | ГОЛОВА (П / В) или ГОЛОВА ПРАВАЯ (ВЕРХНИЙ) или ГОЛОВКА (ПРАВ. | 15А или 20А | Правая фара (1997-1999: 15A; 2000-2001: 20A) |
| 7 | EFI | 15А | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 8 | HORN | 10А | Звуковой сигнал, система защиты от кражи |
| 9 | ОПАСНОСТИ | 10А или 15А | Аварийный сигнализатор (1997-1999: 10A; 2000-2001: 15A) |
| 10 | AM2 | 30А | Датчик и измеритель, система подушек безопасности SRS, преднатяжители ремней безопасности, система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, предохранители IGN и STARTER |
| 11 | TEL | 5A | Нет цепи |
| 12 | ГОЛОВКА (LH-HI) или ГОЛОВКА LH (UPR) или ГОЛОВКА (LH) | 15А или 20А | Левая фара (1997-1999: 15A; 2000-2001: 20A) |
| 13 | РАДИО №1 | 20А | Аудио система |
| 14 | DOME | 7.5A | Система защиты от кражи, система дневных ходовых огней, часы, блокировка с беспроводным дистанционным управлением, подсветка выключателя зажигания, личный свет, освещение багажника, электрическая лунная крыша, внутреннее освещение, подсветка косметического зеркала, подсветка двери, система блокировки дверей с электроприводом |
| 15 | БУД-Б | 7,5 А или 10 А | Круиз-контроль, антиблокировочная тормозная система, система подушек безопасности SRS, преднатяжители ремней безопасности (1997: 7.5A; 1998-2001: 10A) |
| 16 | ДХО №2 | 5A | Система дневных ходовых огней |
| 17 | ГОЛОВКА (LH-LO) или H-LP LH (LWR) | 10А | Левая фара |
| 18 | ГОЛОВКА (RH-LO) или H-LP RH (LWR) | 10А | Правая фара |
| 19 | A / F HTR | 25А | 1997: Не используется; 1998-2001: Датчик A / F |
| 38 | CDS | 30А | Электрические вентиляторы охлаждения |
| 39 | RDI | 30А | Электрические вентиляторы охлаждения |
| 40 | ОСНОВНОЙ | 40А | Предохранители «HEAD RH (UPR)», «HEAD (RH)», «H-LP RH (LWR)» и «HEAD (LH)» |
| 41 | HTR | 50А | Предохранители «AM1» и «A / C» |
| 45 | Т-СТК или КДС №2 | 30А | Нет цепи |
| 46 | ALT | 100A | Предохранители “RDI” и “CDS” |
| 47 | FL ABS | 60А | Антиблокировочная тормозная система |
