Предохранители и реле Toyota iQ / Scion iQ (2008-2015)
Схемы относятся к указанным годам и вариантам Toyota iQ / Scion iQ (2008-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Оглавление
В данной статье мы рассматриваем Toyota iQ / Scion iQ первого поколения (KGJ10 / NGJ10 / NUJ10), выпускавшуюся с 2008 по 2015 годы. Здесь вы найдете схемы блоков предохранителей Toyota iQ 2008, 2009, 2010, 2011, 2012, 2013. , 2014 и 2015 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей в салоне

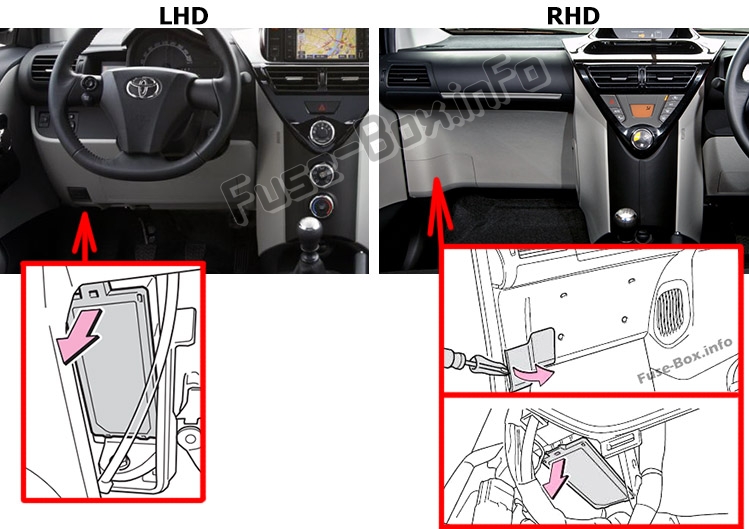

Расположение блока предохранителей
Автомобили с левым рулем
Автомобили с правым рулем

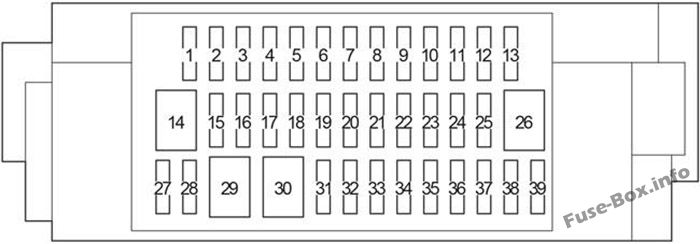

Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | название | ампер | схема |
|---|---|---|---|
| 1 | ECU-IG № 1 | 7,5 | Система контроля устойчивости автомобиля, система управления блокировкой переключения передач, электроусилитель руля, автоматическая система фар, главный ЭБУ кузова, система предупреждения о давлении в шинах |
| 2 | ДАТЧИК | 10 | Электрический вентилятор (ы) охлаждения, система зарядки, аварийные мигалки, лампа напоминания о ремне безопасности переднего пассажира, фонари заднего хода, система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, ЭБУ стеклоочистителя, автоматическое антибликовое внутреннее зеркало заднего вида |
| 3 | HTR-IG | 10 | Система кондиционирования, обогреватель стеклоочистителя, обогреватель заднего стекла |
| 4 | – | – | – |
| 5 | ШАЙБА RR | 10 | Омыватель лобового стекла |
| 6 | Стеклоочиститель RR | 10 | Стеклоочиститель заднего стекла |
| 7 | Дворник FR | 25 | Дворники |
| 8 | ШАЙБА FR | 10 | Омыватель лобового стекла |
| 9 | OBD | 7,5 | Бортовая система диагностики |
| 10 | FOG RR | 7,5 | Задний противотуманный фонарь |
| 11 | ПАНЕЛЬ №2 | 5 | с дневными ходовыми огнями или автоматическим управлением светом: система дневных ходовых огней |
| 11 | ХВОСТ №1 | 10 | Ручка регулировки положения фар, передние габаритные огни, задние фонари, освещение номерного знака |
| 12 | ДВЕРЬ №2 | 20 | Электрические стеклоподъемники |
| 13 | Д / Л №1 | 15 | Система блокировки дверей с электроприводом, главный ЭБУ кузова |
| 14 | ДВЕРЬ №1 | 30 | Электрические стеклоподъемники |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | CIG | 15 | Розетка |
| 18 | ACC | 5 | Наружные зеркала заднего вида, аудиосистема, система управления блокировкой переключения передач, главный ЭБУ кузова |
| 19 | ПАНЕЛЬ №1 | 5 | с автоматическим управлением освещением: метр |
| 19 | ПАНЕЛЬ | 5 | Измеритель, ЭБУ управления питанием |
| 20 | ХВОСТИК | 10 | с автоматическим управлением освещением: передние габаритные огни, задние фонари, фонари номерного знака, задний противотуманный фонарь, передние противотуманные фары, ручная регулировка угла наклона фар, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, комбинация приборов, ЭБУ стеклоочистителя |
| 20 | ХВОСТ № 2 | 10 | Передние габаритные огни, задние фонари, фонари номерного знака, задний противотуманный фонарь, передние противотуманные фары, ручная ручка регулировки положения фар, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, комбинация приборов, ЭБУ стеклоочистителя |
| 21 | FOG FR | 15 | Передние противотуманные фары |
| 22 | AM1 | 7,5 | Предохранитель “ACC”, пусковая система |
| 23 | СТОП | 10 | Система контроля устойчивости автомобиля, ЭБУ управления питанием, система управления блокировкой переключения передач, стоп-сигналы, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 24 | Д / Л №2 | 10 | Система блокировки дверей с электроприводом |
| 25 | SEAT-HTR | 15 | Обогрев сидений |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | – | – | – |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | – | – | – |
Блок реле
| № | Реле |
|---|---|
| R1 | Передняя противотуманная фара (FR FOG) |
| R2 | Нагреватель (HTR) |
| R3 | Панельный светильник (ПАНЕЛЬ) |
Блок предохранителей в моторном отсеке

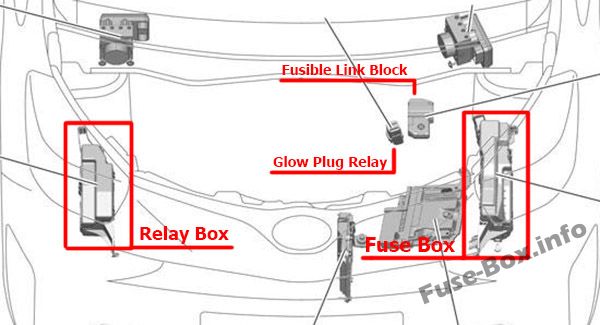

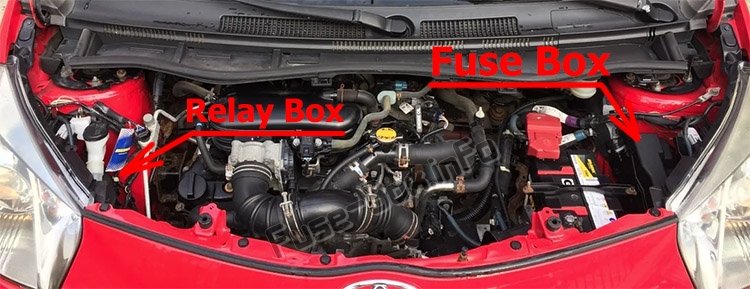

Расположение блока предохранителей

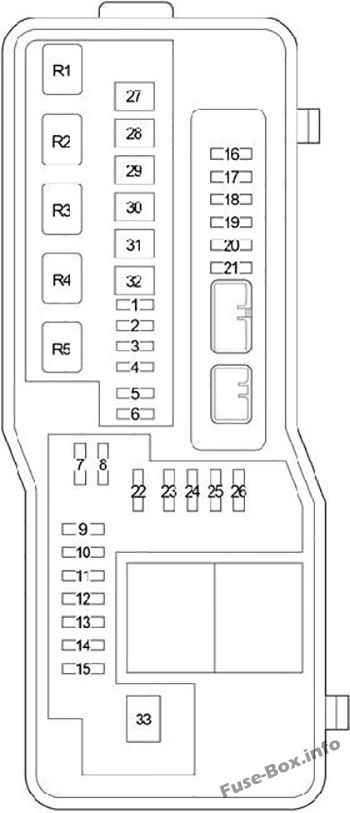

Схема блока предохранителей
Назначение предохранителей в блоке предохранителей в моторном отсеке
| № | название | ампер | схема |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | предотвращение запотевания | 30 | Бензин: Обогрев заднего стекла |
| 3 | ОТВОДИТЕЛЬ №1 | 30 | Дизель: Обогрев заднего стекла |
| 4 | – | – | – |
| 5 | WIP-S | 7,5 | Бензин: ЭБУ управления питанием |
| 5 | ОТВОДИТЕЛЬ №2 | 7,5 | Дизель: ЭБУ управления источником питания |
| 6 | МИР HTR | 7,5 | Обогреватели наружных зеркал заднего вида |
| 7 | DOME | 15 | Внутреннее освещение, аудиосистема |
| 8 | ECU-B № 1 | 7,5 | Главный ЭБУ кузова, система блокировки дверей с электроприводом, система запуска smart entry 8t |
| 9 | H-LP LO | 20 | Toyota: с дневными ходовыми огнями или автоматическим управлением освещением: фара (ближний свет) |
| 9 | H-LP LH | 10 | Toyota: без дневных ходовых огней или автоматического управления освещением: фара (ближний свет), левая фара |
| 9 | H-LP ГЛАВНЫЙ | 20 | Scion (с дневными ходовыми огнями): предохранители “H-LP RH LO”, “H-LP LH LO” |
| 10 | AM2 №2 | 7,5 | ЭБУ управления питанием |
| 11 | ECU-B № 2 | 5 | Счетчик, электрические стеклоподъемники, система кондиционирования |
| 12 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 13 | TURN и ЗТВ | 10 | Указатели поворота, аварийные мигалки |
| 14 | IMMOBI | 7,5 | Умная система входа и запуска |
| 15 | D / C ВЫРЕЗАТЬ | 30 | Предохранители “ECU-B NO.1”, “DOME” |
| 16 | EFI № 1 | 10 | Бензин: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 16 | ECD № 1 | 10 | Дизель: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 17 | IG2 | 10 | Система подушек безопасности SRS, метр |
| 18 | IGN | 15 | Бензин: впрыск, воспламенитель |
| 18 | ECD № 2 | 7,5 | Дизель: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 19 | ALT-S | 7,5 | Система зарядки |
| 20 | EFI-MAIN | 20 | Бензин: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, предохранитель “EFI NO.1”, топливный насос |
| 20 | ECD-MAIN | 30 | Дизель: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 21 | HORN | 10 | рожок |
| 22 | AM2 №1 | 30 | Система запуска |
| 23 | – | – | – |
| 24 | H-LP HI | 7,5 | Toyota: без дневных ходовых огней или автоматического управления освещением: правая фара |
| 25 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки рулевого управления |
| 26 | H-LP RH | 10 | Toyota: с дневными ходовыми огнями или автоматическим управлением освещением: фара (дальний свет) |
| 26 | H-LP ГЛАВНЫЙ ПРИВЕТ | 25 | Потомок: предохранители “H-LP RH HI”, “H-LP LH HI” |
| 27 | АБС № 2 | 30 | Антиблокировочная тормозная система |
| 28 | HTR-Б | 40 | Предохранители “HTR”, “BLR” |
| 29 | ТОПЛИВО HTR | 30 | Подогреватель топлива |
| 30 | АБС №1 | 50 | Антиблокировочная тормозная система |
| 31 | RDI | 30 | Электрический вентилятор охлаждения |
| 32 | прибыль на акцию | 50 | Электроусилитель руля |
| 33 | BBC | 40 | Система остановки и запуска |
| Реле | |||
| R1 | Электровентилятор охлаждения (ВЕНТИЛЯТОР №2) | ||
| R2 | Стартер (ST) | ||
| R3 | Обогрев заднего стекла (DEFOGGER) | ||
| R4 | Устройство защиты от кражи (S-HORN) | ||
| R5 | Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №1) |
Блок реле
Блок реле в моторном отсеке
| № | название | ампер | схема |
|---|---|---|---|
| 1 | PWR HTR | 25 | Нагреватель PTC |
| 1 | антиобледенитель | 20 | Антиобледенитель стеклоочистителя |
| 1 | PTC № 2 | 30 | Нагреватель PTC |
| 2 | – | – | – |
| 3 | H-LP LH LO | 10 | Левая фара (ближний свет) |
| 4 | H-LP RH LO | 10 | Правая фара (ближний свет) |
| 5 | H-LP LH HI | 10 | Scion: Левая фара (дальний свет) |
| 6 | H-LP RH HI | 10 | Scion: Правая фара (дальний свет) |
| 7 | PTC № 2 | 30 | Нагреватель PTC |
| 8 | PTC №3 | 30 | Нагреватель PTC |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | PTC №1 | 30 | 1KR-FE: Нагреватель PTC |
| 11 | PTC №1 | 50 | Кроме 1KR-FE: подогреватель PTC |
| Реле | |||
| R1 | 1KR-FE: Нагреватель PTC (PTC NO.1) | ||
| R2 | – | ||
| R3 | Нагреватель PTC (PTC NO.2) | ||
| R4 | Нагреватель PTC (PTC NO.3) | ||
| R5 | – | ||
| R6 | Диммер (DIM) | ||
| R7 | Фара (H-LP) | ||
| R8 | Кроме 1KR-FE: Нагреватель PTC (PTC NO.1) |
Блок плавкой вставки

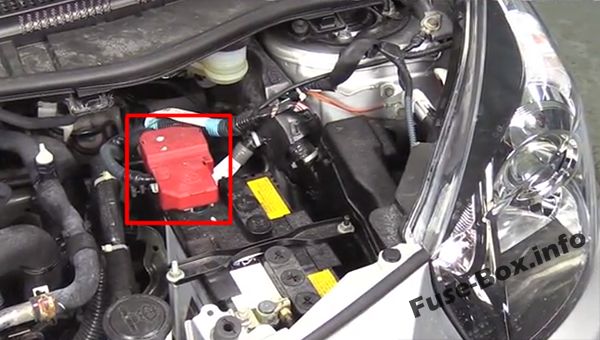

бензин
дизель
