Предохранители и реле Toyota Land Cruiser (80 / J80 1990-1997)
Схемы относятся к указанным годам и вариантам Toyota Land Cruiser (80 / J80 1990-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Оглавление
В этой статье мы рассмотрим Toyota Land Cruiser (80 / J80) третьего поколения, выпускавшуюся с 1990 по 1997 год. Здесь вы найдете схемы предохранителей Toyota Land Cruiser 80 1990, 1991, 1992, 1993, 1994, 1995, 1996. и 1997 , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей) и реле.

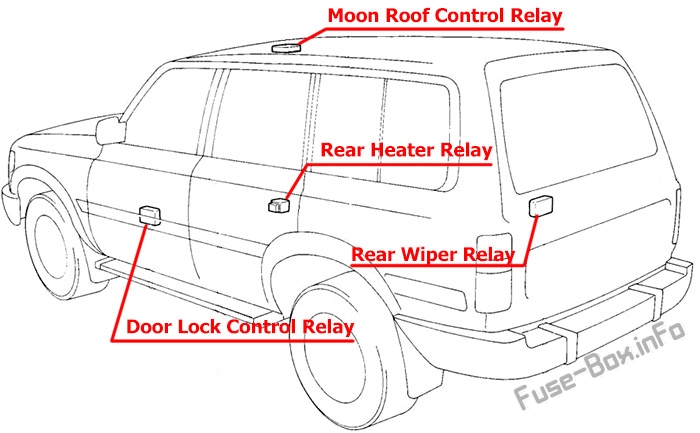

Расположение блока предохранителей

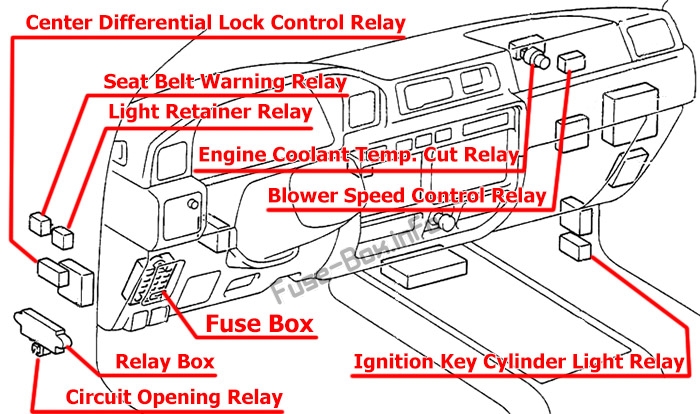

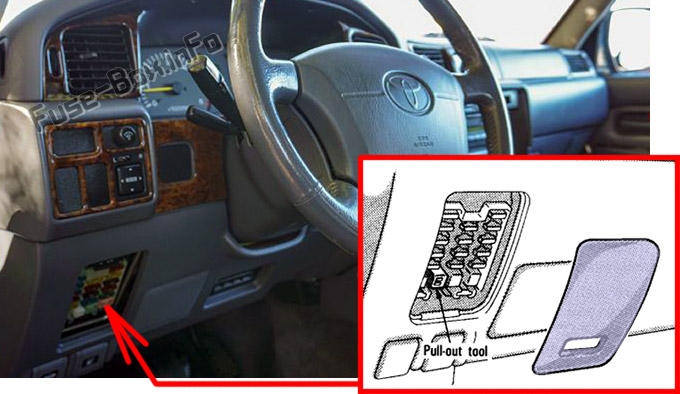

Пассажирское отделение

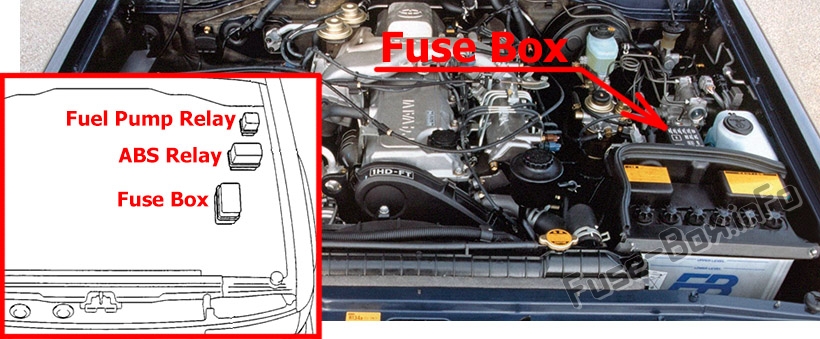

Моторного отсека
Схемы блока предохранителей

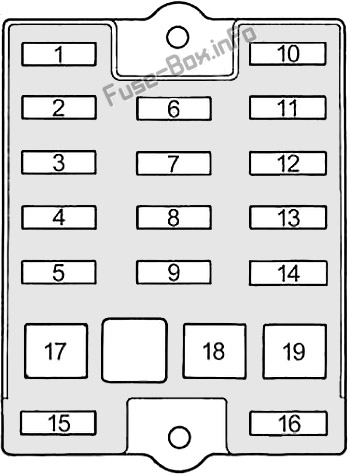

Блок предохранителей в салоне
Назначение предохранителей в панели приборов
| № | название | ампер | Описание |
|---|---|---|---|
| 1 | CIG | 15А | Прикуриватель, зеркала заднего вида с электроприводом, цифровой дисплей часов, радио, кассетный магнитофон, антенна с электроприводом, система блокировки переключения передач автоматической коробки передач, система подушек безопасности SRS |
| 2 | ХВОСТИК | 15А | Задние фонари, освещение номерного знака, габаритные огни и передние боковые габаритные огни, освещение приборной панели, часы, освещение перчаточного ящика |
| 3 | OBD | 15А | Бортовая система диагностики |
| 4 | СТОП | 10А | Стоп-сигналы, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, устройство отмены круиз-контроля, система блокировки переключения передач автоматической коробки передач |
| 5 | DEFOG | 20А | Обогрев заднего стекла |
| 6 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20А | Дворники и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла |
| 7 | ДАТЧИК | 10А | Датчики и измерители, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп выпуска и открытия дверей), фонари заднего хода |
| 8 | ПЕРЕМЕНА | 7.5A | Указатели поворота |
| 9 | ECU-IG | 15А | Система круиз-контроля |
| 10 | БУД-Б | 10А | Система подушек безопасности SRS |
| 11 | REAR-HTR | 20А | Кондиционер |
| 12 | IGN | 7.5A | Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система контроля выбросов, система подушек безопасности SRS |
| 13 | переменный ток | 10А | Кондиционер |
| 14 | DIFF | 30А | Система блокировки дифференциала |
| 15 | – | – | Не используется |
| 16 | – | – | Не используется |
| 17 | – | – | Не используется |
| 18 | ПЛОСКИЙ НАГРЕВАТЕЛЬ | 40А | Кондиционер |
| 19 | FL POWER | 30А | Электрические стеклоподъемники, система блокировки дверей с электроприводом, электрическая люк в крыше |

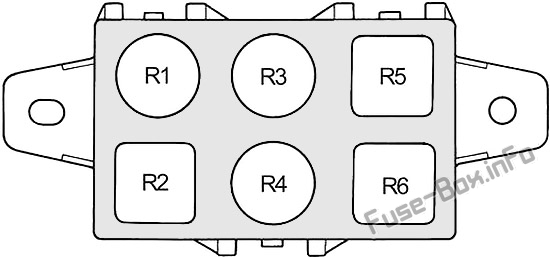

Блок реле
| № | Реле |
|---|---|
| R1 | предотвращение запотевания |
| R2 | подогреватель |
| R3 | Реле мощности |
| R4 | Задний свет |
| R5 | Flasher |
| R6 | Не используется |
| R7 | Охлаждающий вентилятор |
| R8 | Воздуходувка высокая |

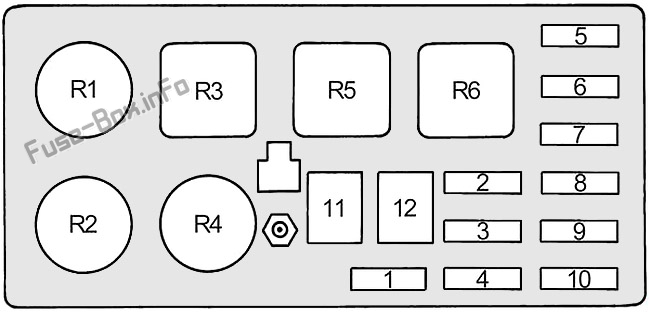

Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| № | название | ампер | Описание |
|---|---|---|---|
| 1 | – | – | Не используется |
| 2 | ОБВИНЕНИЕ | 7.5A | Система зарядки, сигнальная лампа разрядки |
| 3 | EFI | 15А | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 4 | CDS-FAN | 20А | Нет цепи |
| 5 | ГОЛОВКА (ПРАВ.) | 15А | Правые фары |
| 6 | ГОЛОВКА (ЛЕВАЯ) | 15А | Левая фара |
| 7 | – | – | Не используется |
| 8 | – | – | Не используется |
| 9 | ХАЗ-HORN | 15А | Аварийные мигалки, гудки |
| 10 | DOME | 10А | Внутреннее освещение, личное освещение, освещение багажного отделения, лампа зажигания, сигнальная лампа открытой двери, часы, радио, кассетный магнитофон, электрическая антенна, подсветка туалетного столика |
| 11 | AM1 | 50А | Все компоненты в цепях «CIG», «WIPER», «GAUGE», «TURN», «ECU-IG», «REAR-HTR», «IGN», «DIFF» и «FL POWER» |
| 12 | ABS | 60А | Антиблокировочная тормозная система |
| Реле | |||
| R1 | EFI Main | ||
| R2 | рожок | ||
| R3 | Не используется | ||
| R4 | Не используется | ||
| R5 | Фара | ||
| R6 | Не используется |
