Предохранители и реле Toyota RAV4 (XA30 2006-2012)
Схемы относятся к указанным годам и вариантам Toyota RAV4 (XA30 2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Оглавление
В данной статье мы рассматриваем Toyota RAV4 (XA30) третьего поколения, выпускавшуюся с 2005 по 2012 год. Здесь вы найдете схемы предохранителей Toyota RAV4 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годов , получите информацию о расположение панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Обзор пассажирского салона
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в салоне

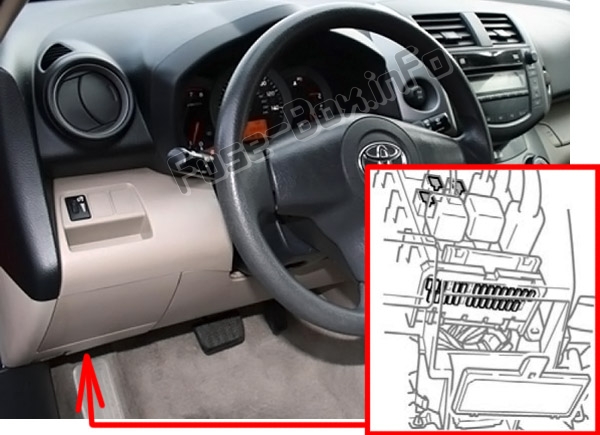

Расположение блока предохранителей

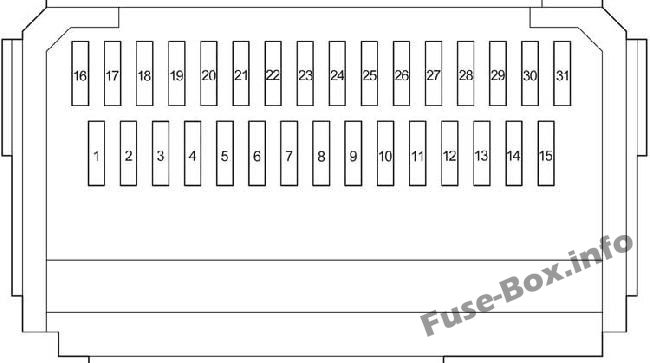

Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | название | ампер | схема |
|---|---|---|---|
| 1 | – | – | Не используется |
| 2 | S-HTR | 15 | Обогрев сидений |
| 3 | WIP | 25 | Дворники |
| 4 | RR WIP | 15 | Стеклоочиститель заднего стекла |
| 5 | WSH | 15 | Омыватель лобового стекла, омыватель заднего стекла |
| 6 | ECU-IG1 | 10 | Электрические вентиляторы охлаждения, антиблокировочная тормозная система, система контроля тяги, система контроля устойчивости автомобиля, система помощи при спуске, система помощи при трогании с холма, система Active Torque Control 4WD, система блокировки переключения автоматической коробки передач, система кондиционирования воздуха, главный ЭБУ кузова , электрическая люк в крыше, антиобледенитель стеклоочистителя, стоп-сигналы / задние фонари, электроусилитель руля, часы, автоматическое антибликовое покрытие в зеркале заднего вида |
| 7 | ECU-IG2 | 10 | Система кондиционирования воздуха, обогрев заднего стекла |
| 8 | OBD | 7,5 | Бортовая система диагностики |
| 9 | СТОП | 10 | Стоп-сигналы / задние фонари, установленный высоко стоп-сигнал, система блокировки переключения передач автоматической коробки передач, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, система контроля тяги, система контроля устойчивости автомобиля, система помощи при спуске с холма, помощь при трогании с места система контроля |
| 10 | – | – | Не используется |
| 11 | ДВЕРЬ | 25 | Главный ЭБУ кузова, система блокировки дверей с электроприводом |
| 12 | АСС-Б | 25 | Предохранители “ACC”, “CIG” |
| 13 | 4WD | 7,5 | Система Active Torque Control 4WD |
| 14 | FR FOG | 15 | Передние противотуманные фары |
| 15 | AM1 | 7,5 | Система запуска |
| 16 | ХВОСТИК | 10 | Задние фонари, габаритные огни, освещение номерного знака, передние противотуманные фары, задние противотуманные фонари |
| 17 | ПАНЕЛЬ | 7,5 | Часы, подсветка панели приборов, аудиосистема |
| 18 | GAUGE1 | 10 | Подключаемые огни, система зарядки |
| 19 | D ПЕРЕДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники (передние двери) |
| 20 | RL ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 21 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 22 | S / ROOF | 25 | Электрическая лунная крыша |
| 23 | CIG | 15 | Зажигалка |
| 24 | ACC | 7,5 | Аудиосистема, электрические розетки, управление зеркалом заднего вида с электроприводом, система блокировки переключения передач автоматической коробки передач, главный ЭБУ кузова, часы |
| 25 | – | – | Не используется |
| 26 | МИР HTR | 10 | Внешние обогреватели заднего вида |
| 27 | РОЗЕТКА PWR | 15 | Розетки |
| 28 | – | – | Не используется |
| 29 | RR FOG | 10 | Задний противотуманный фонарь |
| 30 | IGN | 7,5 | Система подушек безопасности SRS, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, стоп-сигналы / задние фонари, система запуска |
| 31 | GAUGE2 | 7,5 | Метры и датчики |

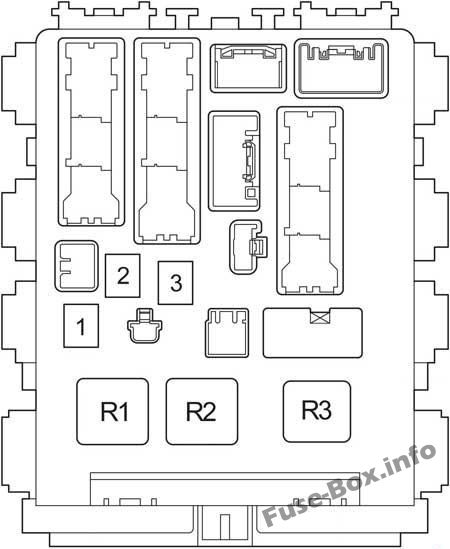

| № | название | ампер | схема |
|---|---|---|---|
| 1 | МОЩНОСТЬ | 30 | Электрические стеклоподъемники |
| 2 | DEF | 30 | Обогрев заднего стекла, предохранитель “MIR HTR” |
| 3 | P / СИДЕНЬЯ | 30 | Сиденье с электроприводом |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Нагреватель (кондиционер с ручным управлением), короткий штифт (кондиционер с автоматическим управлением) | ||
| R3 | LHD: указатель поворота |
Блок реле
| № | Реле |
|---|---|
| R1 | Стартер (ST CUT) |
| R2 | LHD: Стартер (ST) (бензин, до декабря 2008 г .: дизель с системой входа и запуска) LHD: короткий штифт (до декабря 2008 г .: дизель без системы входа и запуска) |
| R3 | Передняя противотуманная фара (FR FOG) |
| R4 | Задний противотуманный фонарь (RR FOG) Розетка (115 В) |
| R5 | Аксессуар (ACC) |
| R6 | Сетевая розетка (PWR OUTLET) |
Блоки предохранителей в моторном отсеке

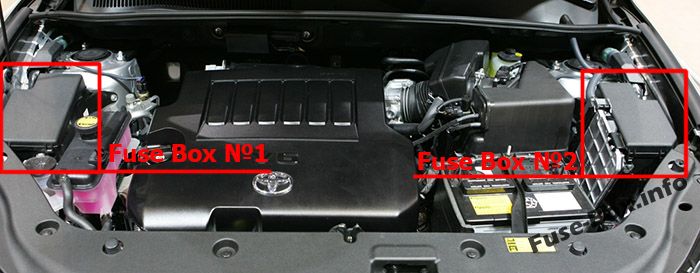

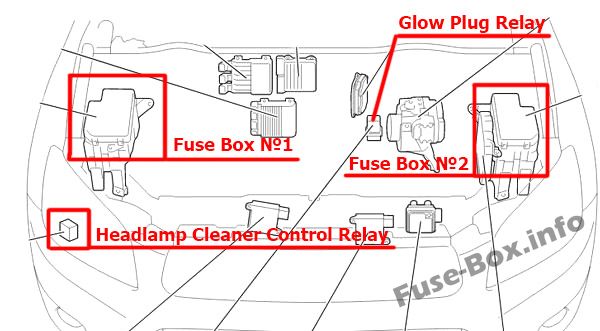

Расположение блока предохранителей
Схема блока предохранителей №1
Назначение предохранителей и реле в блоке предохранителей №1 в моторном отсеке.
| № | название | ампер | схема |
|---|---|---|---|
| 1 | – | – | Не используется |
| 2 | – | – | Не используется |
| 3 | – | – | Не используется |
| 4 | БУД-В2 | 7,5 | Система кондиционирования, электрические стеклоподъемники |
| 5 | ALT-S | 7,5 | Система зарядки |
| 5 | РГП | 7,5 | Аудиосистема (JBL) |
| 6 | STR LOCK | 20 | Нет цепи |
| 7 | – | – | Не используется |
| 8 | DCC | – | – |
| 9 | РАД №1 | 20 | Аудио система |
| 10 | БУД-Б | 10 | Беспроводная система дистанционного управления, главный ЭБУ кузова, часы, счетчики, датчики и система контроля устойчивости автомобиля, система рулевого управления с электроусилителем |
| 11 | DOME | 10 | Подсветка замка зажигания, внутреннее освещение, освещение умывальника, освещение багажного отделения, передние личные фонари, фонари для ног |
| 12 | – | – | – |
| 13 | ГОЛОВКА ЛЕВАЯ | 10 | Левая фара (дальний свет) |
| 14 | ГОЛОВА ПРАВ. | 10 | Правая фара (дальний свет) |
| 15 | ГОЛОВА LL | 10 | Левая фара (ближний свет) |
| 16 | ГОЛОВА RL | 10 | Правая фара (ближний свет) |
| 17 | – | – | – |
| 18 | AC INV | 15 | Розетка (115 В) |
| 19 | TOWING | 30 | Буксировка прицепа |
| 20 | STV HTR | 25 | Нет цепи |
| 21 | – | – | Не используется |
| 22 | антиобледенитель | 20 | Переднее окно Deicer |
| 23 | HTR | 50 | Кондиционер |
| 24 | PTC3 | 50 | Нагреватель PTC |
| 25 | PTC2 | 50 | Нагреватель PTC |
| 26 | PTC1 | 50 | Нагреватель PTC |
| 27 | ГЛАВНАЯ ГЛАВНАЯ | 50 | Предохранители “HEAD LL”, “HEAD RL”, “HEAD LH”, “HEAD RH” |
| 28 | – | – | Не используется |
| 29 | RDI | 30 | без тягово-сцепного устройства (кроме 2GR-FE): Электровентиляторы охлаждения |
| 29 | FAN2 | 50 | с тягово-сцепным устройством (2GR-FE): Электровентиляторы охлаждения |
| 30 | CDS | 30 | без тягово-сцепного устройства (кроме 2GR-FE): Электровентиляторы охлаждения |
| 30 | FAN1 | 50 | с тягово-сцепным устройством (2GR-FE): Электровентиляторы охлаждения |
| 31 | H-LP CLN | 30 | Нет цепи |
| Реле | |||
| R1 | Диммер | ||
| R2 | Фара | ||
| R3 | Реле дневных ходовых огней (№4) | ||
| R4 | Реле дневных ходовых огней (№3) | ||
| R5 | Кроме 2GR-FE: Электровентилятор охлаждения (№3) | ||
| R6 | Кроме 2GR-FE: Электровентилятор охлаждения (№2) | ||
| R7 | Кроме 2GR-FE: Электровентилятор охлаждения (№1) | ||
| R8 | Не используется | ||
| R9 | Переднее окно Deicer | ||
| R10 | Реле дневных ходовых огней (№2) | ||
| R11 | Кроме 2GR-FE: Нагреватель PTC (PTC № 3) | ||
| R12 | Кроме 2GR-FE: нагреватель с положительным температурным коэффициентом (PTC № 2) 2GR-FE: электрический вентилятор охлаждения (№ 2) | ||
| R13 | 2GR-FE: Электрический вентилятор охлаждения (№ 1) Кроме 2GR-FE: Нагреватель с положительным температурным коэффициентом (PTC № 1) |

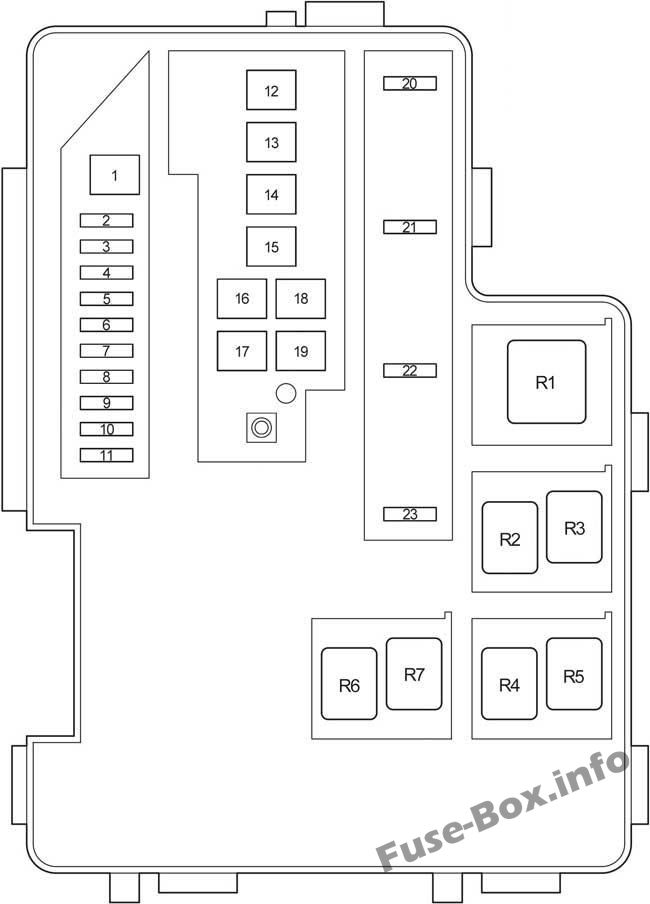

Схема блока предохранителей №2
Назначение предохранителей и реле в блоке предохранителей №2 в моторном отсеке.
| № | название | ампер | схема |
|---|---|---|---|
| 1 | Р-СИСТЕМА | 30 | 3ZR-FAE: Привод управления подъемом клапана |
| 2 | AMP | 30 | Аудиосистема (JBL) |
| 3 | AM2 | 30 | Система запуска |
| 4 | IG2 | 15 | Управление двигателем, зажигание |
| 5 | ХАЗ | 10 | Аварийные мигалки |
| 6 | ETCS | 10 | Круиз-контроль, коробка передач с электронным управлением и индикатор АКПП, управление двигателем, иммобилайзер двигателя |
| 7 | AM2-2 | 7,5 | Система запуска |
| 8 | – | – | – |
| 9 | EFI № 1 | 10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 10 | EFI № 2 | 10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 11 | EFI № 3 | 7,5 | В; С декабря 2008 г .: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива. |
| 11 | STA | 7,5 | Система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 12 | GLOW | 80 | Система накаливания двигателя |
| 13 | EM PS | 60 | Электроусилитель руля |
| 14 | ОСНОВНОЙ | 80 | Предохранители «HEAD MAIN», «ECU-B2», «DOME», «ECU-B», «RAD NO.1» |
| 15 | ALT | 120 | Бензин, (без буксировочного пакета): предохранители «ABS 1», «ABS 2», «RDI», «CDS», «HTR», «TOWING» |
| 15 | ALT | 140 | Дизель, (с буксирным комплектом): предохранители «ABS 1», «ABS 2», «RDI», «CDS», «HTR», «TOWING» |
| 16 | ЧИСЛО ПИ | 50 | Предохранители “EFI MAIN”, “HORN”, “A / F”, “EDU” |
| 17 | – | – | Не используется |
| 18 | АБС 2 | 30 | Антиблокировочная тормозная система, система контроля тяги, система контроля устойчивости автомобиля, система помощи при спуске, система помощи при трогании с холма |
| 19 | АБС 1 | 50 | Антиблокировочная тормозная система, система контроля тяги, система контроля устойчивости автомобиля, система помощи при спуске, система помощи при трогании с холма |
| 20 | EFI ГЛАВНАЯ | 20 | Многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, предохранители “EFI NO.1”, “EFI NO.2”, “EFI NO.3” |
| 21 | HORN | 10 | рожок |
| 22 | EDU | 25 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 23 | A / F | 20 | Бензин: датчик A / F Дизель: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 23 | IGT / INJ | 15 | 3ZR-FAE: Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива |
| Реле | |||
| R1 | Реле VSC MTR | ||
| R2 | Не используется | ||
| R3 | VSC FAIL реле | ||
| R4 | Зажигание (IG2) | ||
| R5 | Реле BRK | ||
| R6 | Кондиционер (MG CLT) | ||
| R7 | Топливный насос |
