Предохранители и реле Toyota Tacoma (2001-2004)
Схемы относятся к указанным годам и вариантам Toyota Tacoma (2001-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Оглавление
В этой статье мы рассмотрим Toyota Tacoma первого поколения после рестайлинга, выпускавшуюся с 2000 по 2004 год. Здесь вы найдете схемы блоков предохранителей Toyota Tacoma 2001, 2002, 2003 и 2004 годов , получите информацию о расположении панелей предохранителей внутри. автомобиль, и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Обзор пассажирского салона
Блок предохранителей в салоне

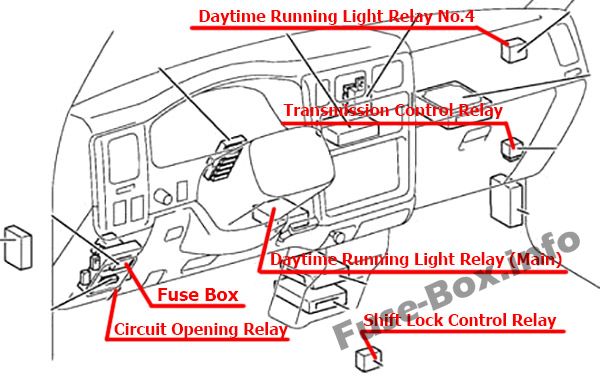

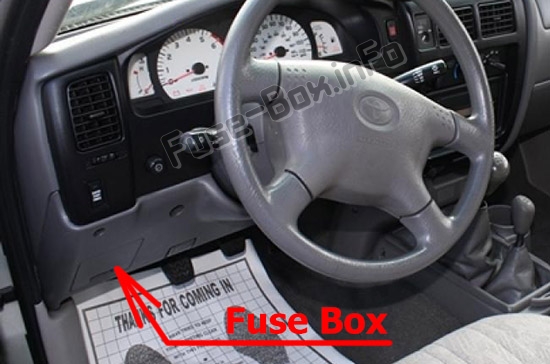

Расположение блока предохранителей

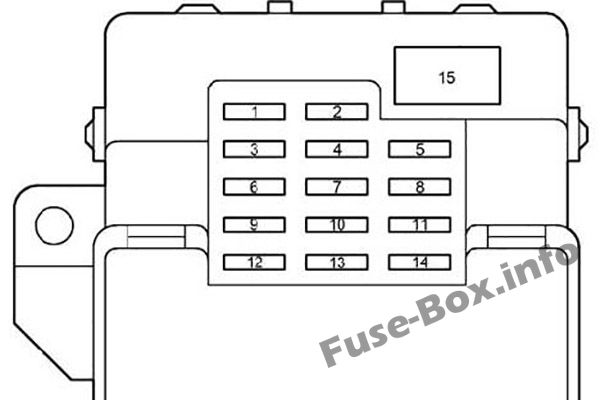

Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | название | ампер | обозначение |
|---|---|---|---|
| 1 | – | – | Не используется |
| 2 | ACC | 15 | Прикуриватель, часы, зеркала заднего вида с электроприводом, фонари заднего хода, система блокировки переключения АКПП, система подушек безопасности SRS, преднатяжители ремней безопасности, автомобильная аудиосистема |
| 3 | ECU-IG | 15 | Круиз-контроль, антиблокировочная тормозная система, система блокировки переключения АКПП, система подушек безопасности SRS |
| 4 | ДАТЧИК | 10 | Система дневных ходовых огней, фонарь заднего хода, круиз-контроль, система блокировки заднего дифференциала, система автоматической коробки передач с электронным управлением, система запуска, система зарядки, система кондиционирования |
| 5 | БУД-Б | 7,5 | Контрольная лампа SRS, система кондиционирования |
| 6 | ПЕРЕМЕНА | 10 | Указатели поворота, аварийные мигалки |
| 7 | IGN | 7,5 | Приборы и приборы, система подушек безопасности SRS, преднатяжители ремней безопасности, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 8 | HORN.HAZ | 15 | Аварийные мигалки, гудки |
| 9 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Дворники и омыватель лобового стекла |
| 10 | – | – | Не используется |
| 11 | STA | 7,5 | Система отмены запуска сцепления, система запуска |
| 12 | 4WD | 20 | Система управления ADD, система управления полным приводом, система блокировки заднего дифференциала |
| 13 | – | – | Не используется |
| 14 | СТОП | 10 | Стоп-сигналы, высокий стоп-сигнал, круиз-контроль, антиблокировочная тормозная система, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 15 | МОЩНОСТЬ | 30 | Электрические стеклоподъемники, сиденье с электроприводом |

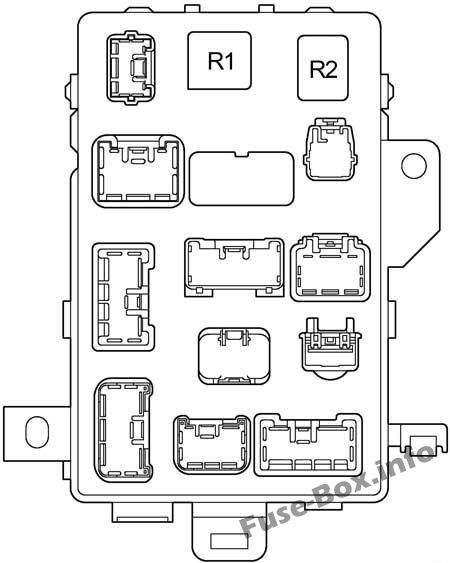

| № | Реле |
|---|---|
| R1 | Flasher |
| R2 | Реле питания (стеклоподъемники, сиденье с электроприводом) |
Блок предохранителей в моторном отсеке

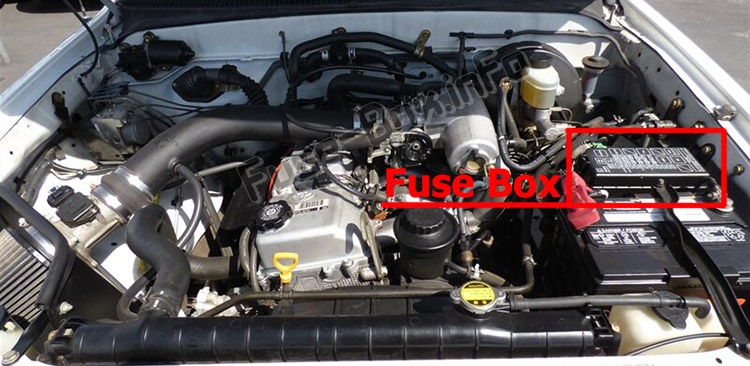

Расположение блока предохранителей

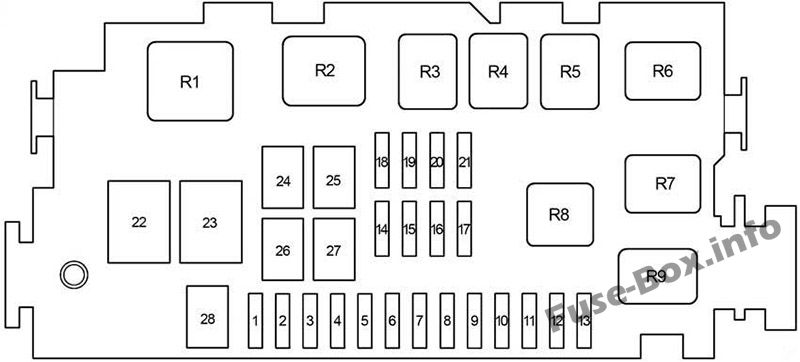

Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | название | ампер | обозначение |
|---|---|---|---|
| 1 | DRL | 7,5 | Система дневных ходовых огней |
| 2 | ГОЛОВКА (ПРАВ.) | 10 | Правая фара |
| 2 | ГОЛОВА (HI RH) | 10 | с ДХО: Правая фара (дальний свет), индикатор дальнего света |
| 3 | ГОЛОВКА (ЛЕВАЯ) | 10 | Левая фара |
| 3 | ГОЛОВА (HI LH) | 10 | с ДХО: Левая фара (дальний свет) |
| 4 | ГОЛОВКА (НИЗКАЯ ПРАВ.) | 10 | с ДХО: Правая фара (ближний свет) |
| 5 | ГОЛОВКА (LO LH) | 10 | с ДХО: Левая фара (ближний свет) |
| 6 | ХВОСТИК | 10 | Задние фонари, подсветка номерного знака |
| 7 | – | – | Не используется |
| 8 | переменный ток | 10 | Кондиционер |
| 9 | – | – | Не используется |
| 10 | – | – | Не используется |
| 11 | – | – | Не используется |
| 12 | – | – | Не используется |
| 13 | – | – | Не используется |
| 14 | ECTS | 15 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 14 | ТУМАН | 15 | Противотуманные фары |
| 15 | DOME | 15 | Автомобильная аудиосистема, внутреннее освещение, часы, личное освещение, освещение двери, дневные ходовые огни, датчики и измерители |
| 16 | OBD | 7,5 | Бортовая система диагностики |
| 17 | EFI | 20 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 18 | ALT-S | 7,5 | Система зарядки |
| 19 | РОЗЕТКА PWR | 15 | Розетка |
| 20 | – | – | Не используется |
| 21 | – | – | Не используется |
| 22 | ABS | 60 | Антиблокировочная тормозная система, антипробуксовочная система, система «AUTO LSD», система стабилизации автомобиля. |
| 23 | ALT | 120 | Все компоненты предохранителей «CAM1», «HEATER», «AC», «TAIL», «ALT-S» и «PWR OUTLET» |
| 24 | ОБОГРЕВАТЕЛЬ | 50 | Все компоненты в предохранителе “AC” |
| 25 | AM1 | 40 | Система запуска |
| 26 | Дж / Б | 50 | Все компоненты предохранителей “POWER”, “HORN-HAZ”, “STOP” и “ECU-B” |
| 27 | AM2 | 30 | Система зажигания, система распределенного впрыска топлива / система последовательного впрыска топлива |
| 28 | ABS2 | 30 | без системы контроля устойчивости автомобиля: антиблокировочная тормозная система, система контроля тяги, система «AUTO LSD», система контроля устойчивости автомобиля |
| 28 | ABS2 | 50 | с системой контроля устойчивости автомобиля: антиблокировочная тормозная система, система контроля тяги, система «AUTO LSD», система контроля устойчивости автомобиля |
| Реле | |||
| R1 | Стартер | ||
| R2 | подогреватель | ||
| R3 | Не используется | ||
| R4 | Taillights | ||
| R5 | Не используется | ||
| R6 | Розетка | ||
| R7 | Реле EFI | ||
| R8 | Фара | ||
| R9 | Диммер |
