Предохранители и реле Volkswagen Golf VI GTI (mk6 2009-2013)
Схемы относятся к указанным годам и вариантам Volkswagen Golf VI GTI (mk6 2009-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Оглавление
В этой статье мы рассмотрим Volkswagen Golf шестого поколения (MK6 / A6 / 5K), выпускаемый с 2008 по 2013 год. Здесь вы найдете схемы блока предохранителей Volkswagen Golf VI GTI 2009, 2010, 2011, 2012 и 2013 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнайте о назначении каждого предохранителя (расположение предохранителей).

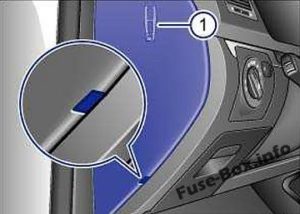

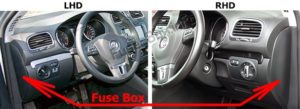

Расположение блока предохранителей
Приборная доска
Моторного отсека

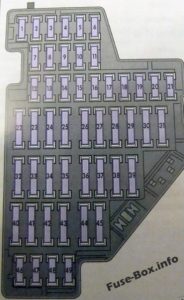

Схема блока предохранителей
Приборная доска
Назначение предохранителей на приборной панели
| № | Усилитель (А) | Потребители электроэнергии |
|---|---|---|
| 2; 43; 44; 45 | 10 15 20 15 | Электрическая розетка для прицепа |
| 2; 4 | 10 5 | ABS, ESP |
| 17 | 5 | Противоугонная сигнализация |
| 3 | 5 | Воздушная подушка |
| 2 | 10 | Выключатель стоп-сигнала |
| 23 | 20 | Передние электрические стеклоподъемники |
| 26 | 30 | Задние электрические стеклоподъемники |
| 22; 40 | 40 | воздуходувка |
| 25 | 25 | Обогрев заднего стекла |
| 41 | 20 | Задний стеклоочиститель |
| 17 | 10 | Внутренний мониторинг |
| 14 | 10 | Блок управления кондиционером |
| 2 | 10 | Combi – инструмент |
| 27 | 15 | Топливный насос |
| 34 | 15 | Поясничная поддержка |
| 1 | 10 | Регулятор дальности света |
| 13 | 10 | Датчик дождя |
| 14 | 10 | Селекторный механизм для автоматической коробки передач |
| 36 | 20 | Система омывания фар |
| 33 | 20 | Раздвижная / наклонная крыша |
| 37 | 30 | Обогрев сидений |
| 42 | 30 | Розетка спереди 12В |
| 42 | 20 | Розетка в багажном отсеке 12V |
| 24 | 20 | Центральный электронный блок управления |
| 12 | 10 | Центральный замок для передних дверей |
| 15 | 20 | Центральный замок для задних дверей |
| 42 | 20 | Зажигалка |

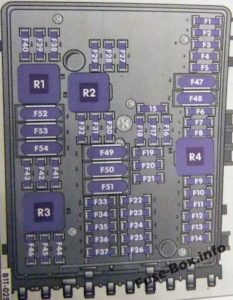

Моторного отсека
