Предохранители и реле Volkswagen Passat B6 (2005-2010)
Схемы относятся к указанным годам и вариантам Volkswagen Passat B6 (2005-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Оглавление
В данной статье мы рассмотрим Volkswagen Passat (B6 / 3C) пятого поколения, выпускавшийся с 2005 по 2010 год. Здесь вы найдете схемы блоков предохранителей Volkswagen Passat 2005, 2006, 2007, 2008, 2009 и 2010 годов , получите информацию о расположение панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей

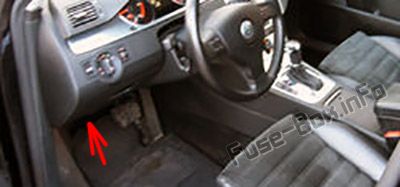

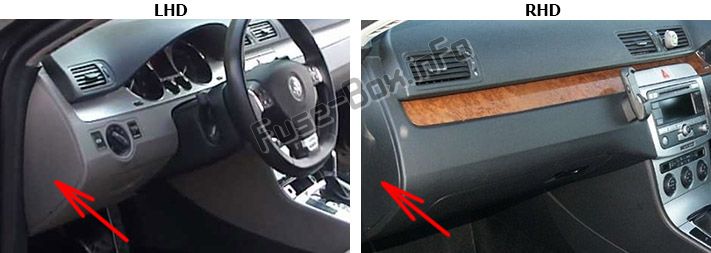

Блок предохранителей на приборной панели, левый

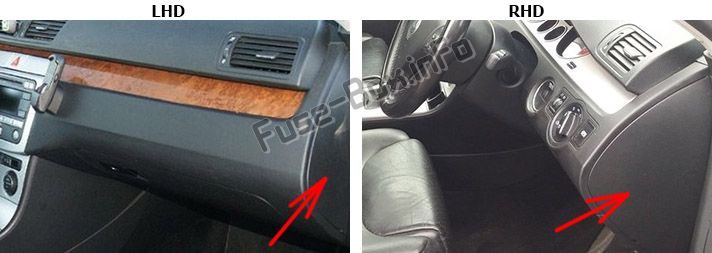

Блок предохранителей на панели приборов, правый

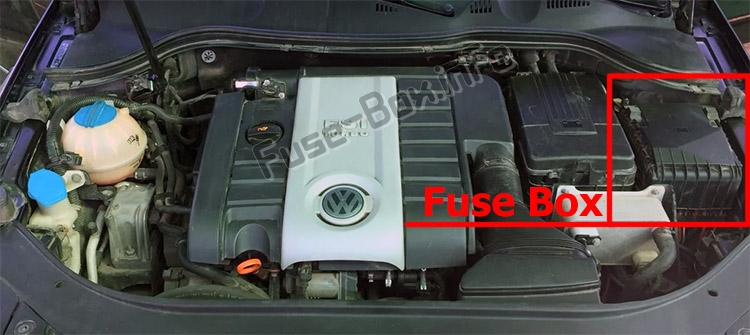

Моторного отсека

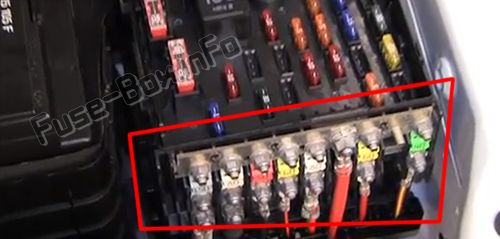

Блок предохранителей
Держатели реле под передней панелью со стороны водителя
Схемы блока предохранителей
Панель приборов, левая

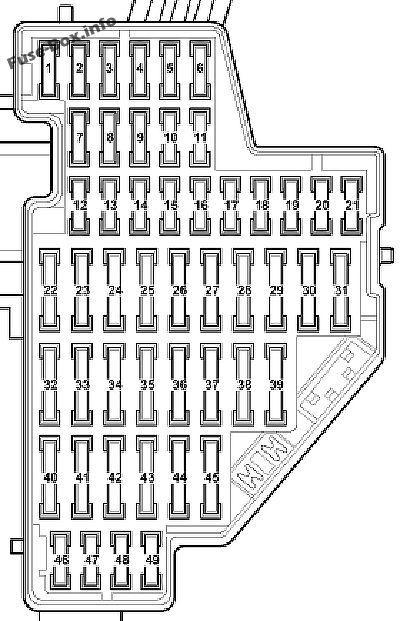

Расположение предохранителей в левой части панели приборов
| № | Рейтинг усилителя | Составная часть |
|---|---|---|
| F1 | 10А | Разъем Datalink (DLC) |
| F2 | 5A | Антиблокировочная тормозная система (ABS) |
| F3 | 5A | Усилитель руля |
| F4 | 5A | Переключатель положения педали тормоза (BPP) |
| F5 | 10А | Левая газоразрядная фара, модуль контроля уровня фар, электродвигатель регулировки положения фар, левый или одиночный, электродвигатель регулировки положения фар, справа |
| F6 | 5A | Модуль управления прицепом |
| F7 | 5A | Подключение шины данных, управление двигателем, модуль управления КИПиА |
| F8 | 5A | Устройство открывания ворот гаража, внутреннее зеркало заднего вида, шторка заднего стекла |
| F9 | 5A | Модуль управления полным приводом |
| F10 | 5A | Управление двигателем |
| F11 | 5A | Кнопка регистратора данных об авариях, таксометр |
| F12 | 10А | Блок управления функциями двери водителя |
| F13 | 10А | Разъем Datalink (DLC), выключатель света |
| F14 | 5A | Модуль управления функциями рулевой колонки |
| F15 | 5A | Многофункциональный блок управления 1 |
| F16 | 10А | Система зажигания |
| F17 | 10А | Сигнализация, автономный отопитель, датчик дождя стеклоочистителя |
| F18 | – | |
| F19 | – | |
| F20 | – | |
| F21 | – | |
| F22 | 5A / 10A | Управление двигателем |
| F23 | 10А | Управление двигателем |
| F24 | 5A / 20A | Модуль управления коробкой передач (TCM), переключатель положения задней передачи |
| F25 | 10А | Управление двигателем |
| F26 | 10А | Шторка заднего стекла |
| F27 | 5A | Обогреватель / кондиционер (AC) |
| F28 | – | |
| F29 | 20А | Модуль управления прицепом |
| F30 | 15А | Модуль управления прицепом |
| F31 | 25А | Модуль управления прицепом |
| F32 | 30А | Многофункциональный модуль управления |
| F33 | 20А | Люк в крыше |
| F34 | 15А | Управление двигателем |
| F35 | 30А | Омыватели фар |
| F36 | 20А | Дополнительный обогреватель |
| F37 | 30А | Сиденья с подогревом |
| F38 | – | |
| F39 | 40А | Обогреватель / кондиционер (AC) |
| F40 | 5A | Противотуманные фары |
| F41 | 40А | Обогреватель / кондиционер {AC) |
| F42 | 15А | Омыватели ветрового стекла, электродвигатель очистителя заднего стекла |
| F43 | 20А | Дополнительный обогреватель |
| F44 | 20А | Дополнительный обогреватель |
| F45 | 25А | Розетки вспомогательного питания |
| F46 | 5A | Двусторонняя радиосвязь (полиция), модуль управления столкновениями (такси / полиция), цепи выключателя зажигания, тахограф |
| F47 | 15А | Сигнализация (такси), розетки вспомогательного питания (перчаточный ящик) – такси, розетки вспомогательного питания (багажное отделение-такси, розетки вспомогательного питания (двухстороннее радио) – полиция, освещение салона, фонарь багажного отделения |
| F48 | 20А | Вспомогательные розетки (полиция) |
| F49 | – |
