Предохранители и реле Volkswagen Vento / Jetta (A3) (1992-1999)
Схемы относятся к указанным годам и вариантам Volkswagen Vento / Jetta (A3) (1992-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Оглавление
Небольшой семейный автомобиль Volkswagen Vento A3 (третье поколение Volkswagen Jetta) выпускался с 1992 по 1999 год. Здесь вы найдете схемы блоков предохранителей Volkswagen Vento 1992, 1993, 1994, 1995, 1996, 1997, 1998 и 1999 годов. информацию о расположении панелей предохранителей внутри автомобиля, а также узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Volkswagen Vento / Jetta 1992-1999 гг.

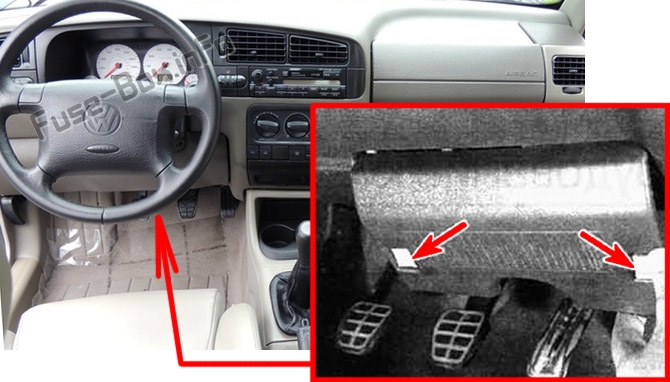

Расположение блока предохранителей

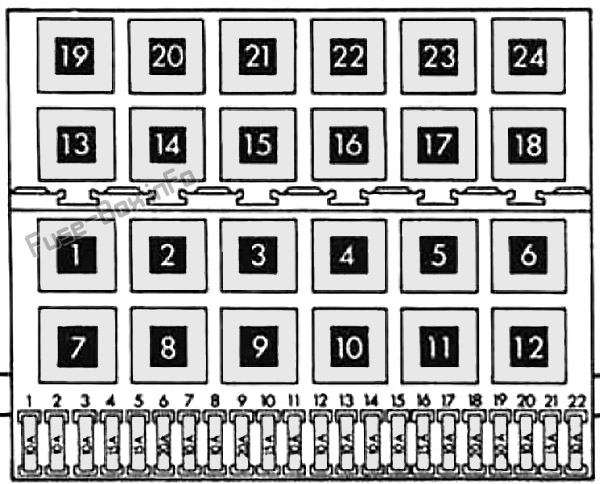

Схема блока предохранителей
Проверка рекламы
Назначение предохранителей и реле в панели приборов
| № | Усилитель | Описание |
|---|---|---|
| 1 | 10А | Левая фара (ближний свет), регулировка угла наклона фар |
| 2 | 10А | Правая фара (ближний свет) |
| 3 | 10А | Лампы освещения номерного знака |
| 4 | 15А | Задний дворник / омыватель |
| 5 | 15А | Стеклоочиститель / омыватель передний, омыватели фар |
| 6 | 20А | Вентилятор обогревателя |
| 7 | 10А | Габаритные огни (правые) |
| 8 | 10А | Габаритные огни (слева) |
| 9 | 20А | Обогрев заднего стекла |
| 10 | 15А | Противотуманные огни |
| 11 | 10А | Левая фара (дальний свет) |
| 12 | 10А | Правая фара (дальний свет) |
| 13 | 10А | Рога |
| 14 | 10А | Фары заднего хода, обогреватели форсунок омывателя, центральный замок, электрические зеркала заднего вида, подогрев сидений, система контроля скорости, электрические стеклоподъемники |
| 15 | 10А | Спидометр, обогреватель впускного коллектора |
| 16 | 15А | Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк, Thermotronic |
| 17 | 10А | Аварийная сигнализация, поворотники |
| 18 | 20А | Топливный насос, датчик кислорода с подогревом |
| 19 | 30А | Вентилятор радиатора, реле кондиционера |
| 20 | 10А | Стоп-сигналы |
| 21 год | 15А | Освещение салона, освещение багажника, центральный замок, люк |
| 22 | 10А | Аудиосистема, прикуриватель |
| Реле | ||
| R1 | Кондиционер | |
| R2 | Задний дворник / омыватель | |
| R3 | Блок управления двигателем | |
| R4 | Зажигание | |
| R5 | Не используется | |
| R6 | Указатель поворота | |
| R7 | Омыватель фар | |
| R8 | Стеклоочиститель / омыватель лобового стекла | |
| R9 | Ремень безопасности | |
| R10 | Противотуманная фара | |
| R11 | Рог | |
| R12 | Топливный насос | |
| R13 | Нагреватель впускного коллектора | |
| R14 | Не используется | |
| R15 | Насос ABS | |
| R16 | Фонарь заднего хода (Ecomatic) | |
| R17 | Дальний свет (Ecomatic) | |
| R18 | Ближний свет (Ecomatic) | |
| R19 | Кондиционер Climatronic 2.0 / 2.8 (1993) (предохранитель 30А) | |
| R20 | Переключатель блокировки пуска | |
| R21 | Датчик кислорода | |
| R22 | Индикатор ремня безопасности | |
| R23 | Вакуумный насос (Ecomatic) | |
| R24 | Электрические стеклоподъемники (термопредохранитель 20А) |
