Предохранители и реле Renault dokker
Схемы относятся к указанным годам и вариантам Renault dokker. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Оглавление
Renault dokker производится с несколькими вариантами кузова: пассажирский и панельный фургон. Фактически, это переработанная версия модели Lodgy и относится к классу коммерческих автомобилей. Выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 и по настоящее время. Мы предлагаем ознакомится с описанием предохранителей рено докер.
В данной модели предусмотрены два основных блока с предохранителями и реле. Их назначение и наличие зависит от степени электро оснащенности автомобиля.
Блок в моторном отсеке

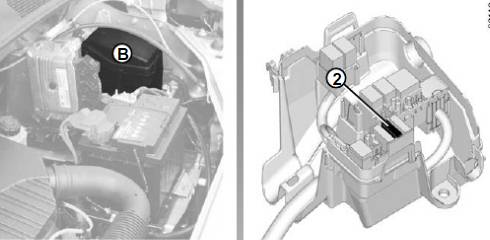

Расположение

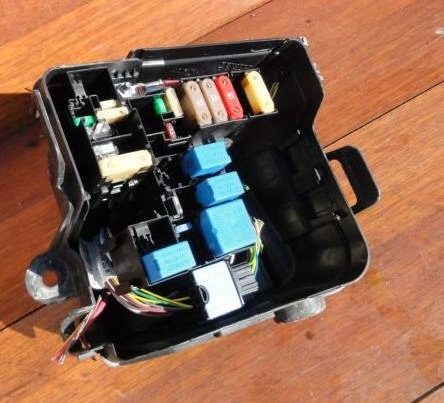

Фотография
Предохранители в салоне.
Располагается в панели приборов, слева.

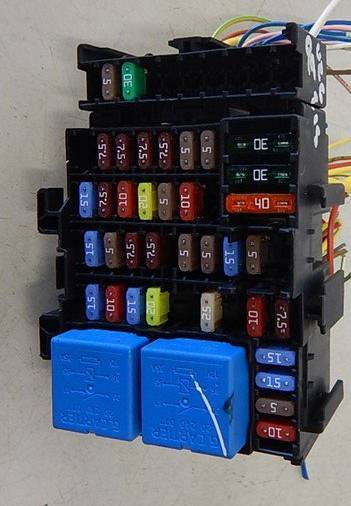

Фотография

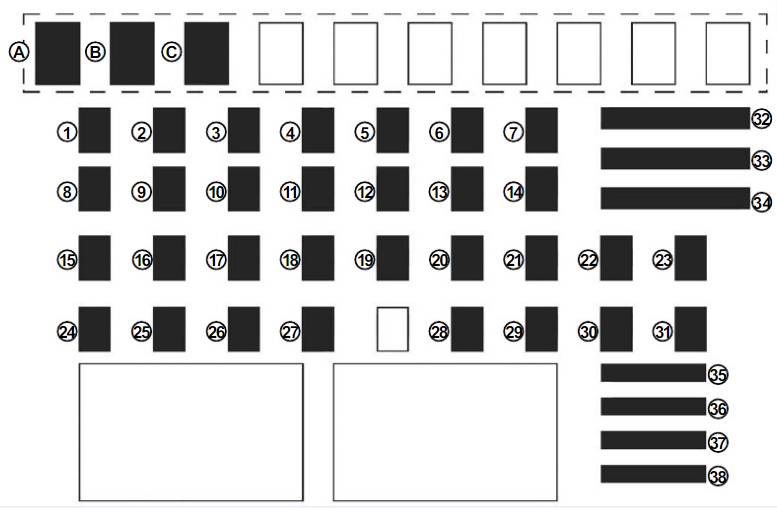

Схема
Назначение
- Электрический стеклоподъемник передней двери
- Левая фара дальнего света
- Правая фара дальнего света
- Левая фара ближнего света
- Правая фара ближнего света
- Левые габаритные фонари
- Правые габаритные фонари
- Разъем для подключения дополнительного оборудования сзади
- Задняя противотуманная фара
- Звуковой сигнал
- Автоматическая блокировка дверей
- Система поддержания курсовой устойчивости (ESC)
- Плафон
- ABS-ESC
- Задний ход, стеклоочиститель
- Круиз — контроль, ограничитель скорости, заднее стекло, сигнальная лампа не пристегнутого ремня безопасности, система помощи при парковке
- Лампы дневного света
- Топливный насос
- Впрыск топлива
- Подушка безопасности
- Сиденье с подогревом
- Усилитель рулевого управления
- Место резервного предохранителя для дополнительного оборудования
- Указатель поворота
- ЦЭКБС (Центральный электронный коммутационный блок салона)
- ЦЭКБС (Центральный электронный коммутационный блок салона)
- Подрулевые переключатели
- Подрулевые переключатели
- Место резервного предохранителя для дополнительного оборудования
- Щиток приборов
- Аудиосистема
- Замок зажигания
- Стеклоочиститель
- Вентиляция салона автомобиля
- Прикуриватель
- Диагностический разъем
- Зеркало заднего вида с подогревом
- Передние противотуманные фары
