Предохранители и реле Renault Koleos II (2016-2019..)
Схемы относятся к указанным годам и вариантам Renault Koleos II (2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Renault Koleos II 2016-2019…
Оглавление

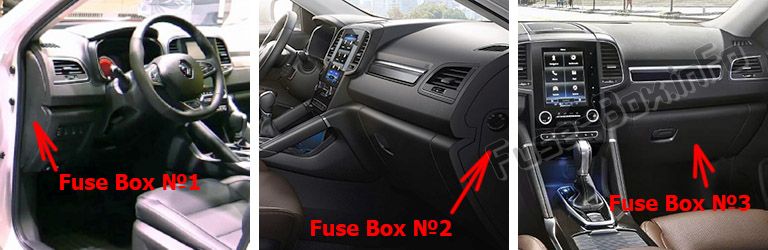

Расположение блока предохранителей

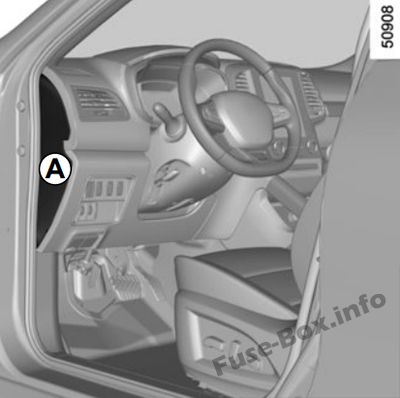

Блок предохранителей №1 в салоне:
Расположен с левой стороны приборной панели автомобиля.
Отсоедините крышку A с помощью отвертки или аналогичного инструмента.

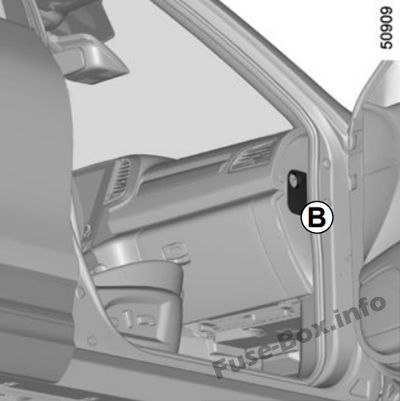

Блок предохранителей №2 в салоне (на а/м с функцией «стоп-старт»):
Отсоедините крышку B с помощью отвертки или аналогичного инструмента.
Блок предохранителей №3 в салоне
Расположен за перчаточным ящиком.
Для доступа к предохранителям необходимо разобрать перчаточный ящик. Пожалуйста, проконсультируйтесь с авторизованным дилером.
Назначение предохранителей
Некоторые предохранители должны заменяться только квалифицированным специалистом. Эти предохранители не указаны на этикетке. Меняйте только те предохранители, которые указаны на этикетке.
| Имя / Символ | Распределение |
|---|---|
| ВОЗДУХОДУВКА | Вентиляция |
| ОПАСНОСТЬ ПОВОРОТА | Аварийная лампа |
| 2-Я РОЗЕТКА ПИТАНИЯ | 2-я розетка |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Задний стеклоочиститель |
| ПИТАНИЕ ДР ЗАМОК | Замок двери с электроприводом |
| ЭЛЕКТ Б, Б2 | Электрооборудование |
| IMOB | Иммобилайзер |
| АУДИО | Аудио |
| АБС/ЭПС | Антиблокировочная тормозная система |
| СМИ | Мультимедийное оборудование |
| VDC | Динамический контроль автомобиля |
| СТОП-СИГНАЛ | Стоп-сигнал |
| ПИТАНИЕ ДР ЗАМОК2 | Замок двери с электроприводом |
| ЗАЖИГАЛКА | Зажигалка |
| ПОДОГРЕВ РУЛЕВОГО КОЛЕСА | Обогрев руля |
| RR DEF | Заднее стекло с электрообогревом |
| BOSE | Бозе усилитель |
| АКК РАДИО | Розетка для аксессуаров, радио |
| СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ | Соединительный модуль |
| КОНДИЦИОНЕР ВОЗДУХА | Блок управления кондиционером |
| H/MIRR | Обогрев зеркал заднего вида |
| ПОДОГРЕВ СИДЕНЬЯ | Сиденье с подогревом |
| ЕС АВТО АКК | Блок управления кондиционером |
| ВИД СЗАДИ | Зеркало заднего вида |
| ПРОМЫВКА ССО | Двигатель омывателя |
| МАСЛЯНЫЙ НАСОС КОРОБКИ ПЕРЕДАЧ | Масляный насос коробки передач |
| BCM | Модуль управления кузовом |
| СИЛОВОЕ ОКНО | Электростеклоподъемник |
| ПРЕДУПРЕЖДЕНИЕ О РЕМНЯХ БЕЗОПАСНОСТИ | Модуль предупреждения о непристегнутых ремнях безопасности |
| УГОЛ КОЛЕСА | Датчик угла поворота рулевого колеса |
