Предохранители и реле Renault Modus (2005-2012)
Схемы относятся к указанным годам и вариантам Renault Modus (2005-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Рено Модус 2005-2012 гг.
Использована информация из руководств по эксплуатации 2005-2008 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранитель прикуривателя (розетки) в Renault Modus предохранитель F9 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей №1 в салоне
Блок предохранителей №1 в салоне

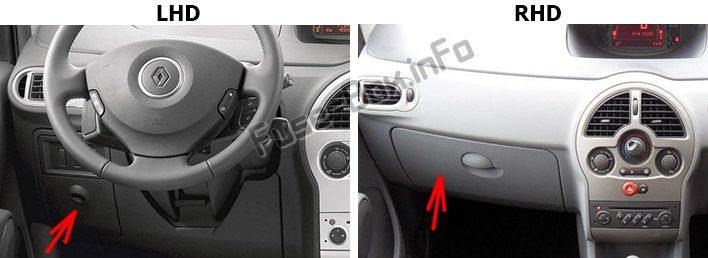

Расположение блока предохранителей

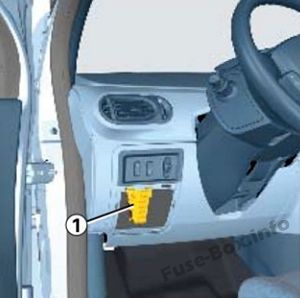

Автомобили с левым рулем:
Блок предохранителей находится слева от рулевого колеса за крышкой.

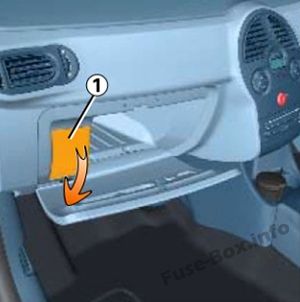

Автомобили с правым рулем:
Блок предохранителей находится в бардачке за крышкой.

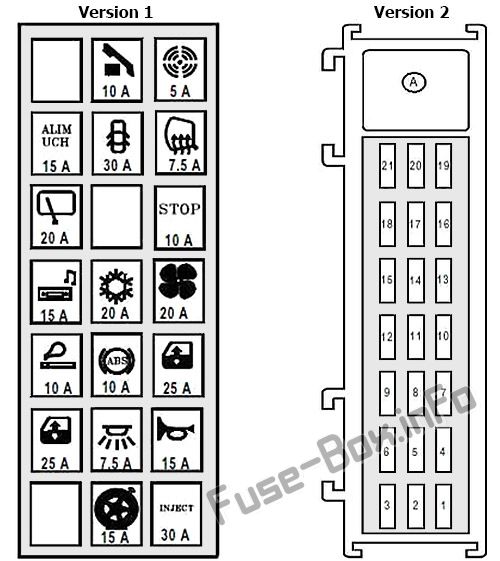

Схема блока предохранителей
| № | A | Описание |
|---|---|---|
| F1 | 30 | UCH |
| F2 | 15 | Панель приборов — блок управления кондиционером — блок предохранителей и реле |
| F3 | - | Не используется |
| F4 | 15 | Основной электромагнитный звуковой сигнал - диагностический разъем - контрольный монитор автошколы |
| F5 | 7.5 | UCH |
| F6 | 25 | Электродвигатель стеклоподъемника со стороны водителя — управление замком для безопасности детей |
| F7 | 25 | Двойной передний электростеклоподъемник водителя |
| F8 | 10 | Компьютер ABS - электронная программа стабилизации - кластерный датчик |
| F9 | 10 | Прикуриватель первого ряда |
| F10 | 20 | Блок вентилятора салона 1 |
| F11 | 20 | Блок вентилятора салона 1 |
| F12 | 15 | Блок управления кондиционером — панель управления климат-контролем — магнитола — органы управления на рулевом колесе — центральный блок радиотелефона — насос омывателя с двунаправленным движением вперед и назад — блок предохранителей электропитания — блок предохранителей и реле 2 в салоне — подогрев сиденья водителя — подогрев сиденья пассажира - сирена сигнализации с автономным питанием |
| F13 | 10 | Блок предохранителей и реле 2 в салоне — выключатель тормоза |
| F14 | - | Не используется |
| F15 | 20 | Мотор стеклоочистителя заднего стекла |
| F16 | 7.5 | Водительское электроприводное зеркало заднего вида — пассажирское электроприводное наружное зеркало заднего вида |
| F17 | 30 | UCH |
| F18 | 15 | ЦЭКБС - иммобилайзер двигателя |
| F19 | 5 | Датчик дождя и света - датчик вентилятора салона |
| F20 | 10 | Выключатель потребителей - панель приборов - радио - центральный блок радиотелефона - электровыключатель зеркал заднего вида - сирена сигнализации с автономным питанием - центральный блок системы контроля давления пневматический |
| Диод | ||
| F21 | - | Управление блокировкой для безопасности детей |
| Реле | ||
| A | 50 | + Подача аксессуаров |

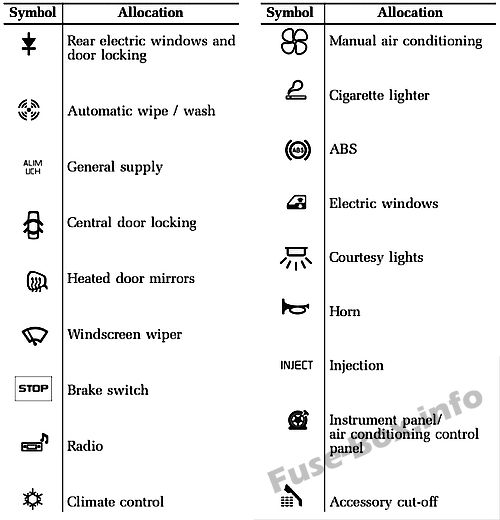

Назначение предохранителей в салоне (2008 г.)
Чтобы идентифицировать предохранители, см. наклейку с указанием предохранителей.
Некоторые функции защищены предохранителями, расположенными в моторном отсеке. Тем не менее, из-за ограниченной доступности мы советуем вам заменить плавкие предохранители у официального дилера.

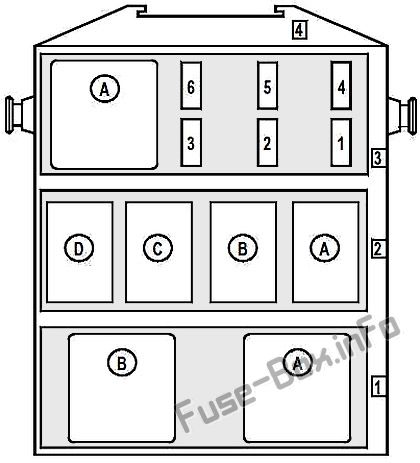

Блок предохранителей №2 в салоне
Блок предохранителей №2 в салоне
Этот блок крепится к поперечине приборной панели под подушкой безопасности пассажира.
| № | A | Описание |
|---|---|---|
| Плата предохранителей и реле (ряд 3) | ||
| F1 | 20 | Питание реле блокировки дверей водителя и пассажира (реле А на табличке 1531, ряд 2) в версии с правым рулем |
| F2 | 20 | Сиденье водителя с подогревом - Сиденье пассажира с подогревом |
| F3 | 15 | Центральный блок люка |
| F4 | 25 | Реле питания двойного заднего стеклоподъемника со стороны водителя (реле A на табличке 1531, ряд 1) |
| F5 | - | Не используется |
| F6 | - | Не используется |
| A | - | Не используется (реле) |
| Плата реле (ряд 2) | ||
| A | 20 | Центральный замок двери водителя и пассажира (на праворульной версии) |
| B | 20 | Стоп-сигналы |
| C | - | Не используется |
| D | - | Не используется |
| Плата реле (ряд 1) | ||
| A | 50 | Двойное управление задним электростеклоподъемником со стороны водителя |
| B | 50 | Левый и правый задний электростеклоподъемник водителя |
Панель реле
Панель реле
Эта панель расположена под приборной панелью с левой стороны блока вентилятора салона.
| № | A | Описание |
|---|---|---|
| 1067 | 35 | Дополнительный обогреватель 1 |
| 1068 | 50 | Дополнительный отопитель 2 |
| 1069 | 50 | Дополнительный отопитель 3 (версия 1500 Вт) |

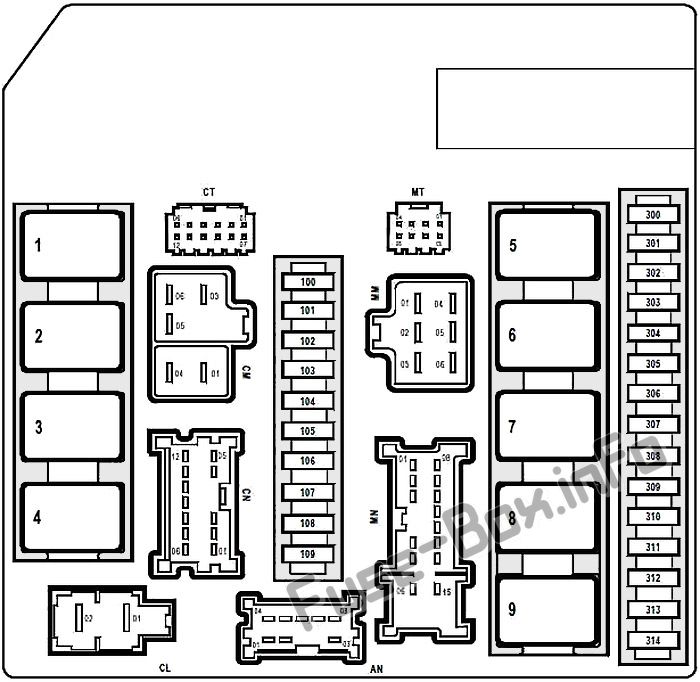

Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Этот блок расположен в моторном отсеке, за левой фарой.
| № | A | Описание |
|---|---|---|
| 100 | 25 | Компьютер ABS или электронная программа стабилизации |
| 101 | - | Не используется |
| 102 | 10 | Правая фара дальнего света |
| 103 | 10 | Левые фары дальнего света |
| 104 | 10 | Правый габаритный фонарь — задний правый фонарь — управление подогревом правого сиденья — кнопка включения/выключения электронной программы курсовой устойчивости — управление задним правым электростеклоподъемником — панель управления климат-контролем — блок управления кондиционером — выключатель центрального замка двери — CD-чейнджер - управление включением/выключением ограничителя скорости - на праворульной версии: - управление двойным задним электростеклоподъемником со стороны водителя - управление замком для безопасности детей - управление двойным передним электростеклоподъемником со стороны водителя - электроуправление наружным зеркалом заднего вида - управление электростеклоподъемником пассажира |
| 105 | 10 | Левый габаритный фонарь - задний левый фонарь - управление подогревом левого сиденья - правое освещение номерного знака - левое освещение номерного знака - прикуриватель первого ряда - управление регулировкой высоты фары - управление задним левым электростеклоподъемником - радио - дисплей на рычаге переключения передач - плохая противобуксовочная система - на версии с левосторонним управлением: - управление двойным задним электростеклоподъемником со стороны водителя - управление замком для безопасности детей - управление двойным электростеклоподъемником со стороны водителя - электроуправление наружным зеркалом заднего вида - управление электростеклоподъемником пассажира |
| 106 | 15 | Управление переключением передач - UPC - реле дополнительного отопителя - диагностический разъем усилителя рулевого управления / дисплея рычага переключения передач - комплект громкой связи - центральный блок радиотелефона - управление монитором автошколы - центральный блок Датчик давления в шинах / газоразрядные лампы центрального блока |
| 107 | 20 | Мотор стеклоочистителя |
| 108 | 15 | Правая фара / электродвигатель регулировки правой фары |
| 109 | 15 | Левая фара / электродвигатель регулировки левой фары |
| 300 | 10 | Муфта компрессора кондиционера |
| 301 | - | Не используется |
| 302 | 25 | Электромагнит стартера |
| 303 | 20 | + Защищенное питание от батареи компьютера автоматического сцепления |
| 304 | - | Не используется |
| 305 | 15 | Обогрев заднего стекла |
| 306 | 15 | Реле питания омывателя фар (реле А и В на плате 777) |
| 307 | 5 | + ЭБУ АКПП после замка зажигания питание |
| 308 | - | Не используется |
| 309 | 10 | Фонари заднего хода |
| 310 | 20 | Питание катушек зажигания |
| 311 | 20 | + Защищенное питание от аккумулятора компьютера впрыска |
| 312 | 10 | + Подушка безопасности и натяжитель после замка зажигания |
| 313 | 10 | + ЭБУ системы впрыска после зажигания |
| 314 | 20 | Передние левые и правые противотуманные фары |
| Реле | ||
| 1 | - | Обогрев заднего стекла |
| 2 | - | Блокировка впрыска |
| 3 | - | Фары ближнего света |
| 4 | - | Передние фары |
| 5 | - | Стартер |
| 6 | - | Не используется |
| 7 | - | Вентилятор охлаждения двигателя высокоскоростной |
| 8 | - | Вентилятор охлаждения двигателя, низкая скорость |
| 9 | - | + Подача после зажигания |
Предохранители на плюсовой клемме аккумулятора

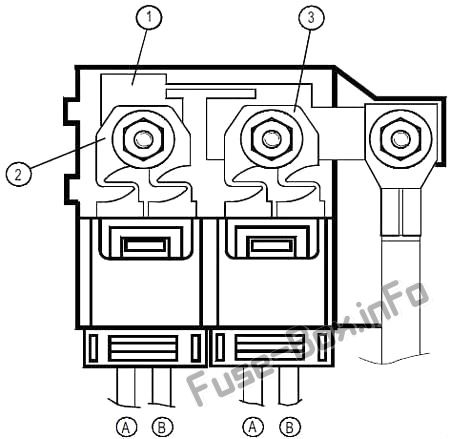

Предохранители на плюсовой клемме аккумулятора
| № | A | Описание |
|---|---|---|
| Главный предохранитель (метка 1) | ||
| - | 350 | Входы предохранителей F2 - F8 питают плату предохранителей источника питания - стартер - генератор - питают предохранители с маркировкой 2 и 3 на защищаемом аккумуляторном блоке |
| Предохранитель с маркировкой 2 (СИНИЙ разъем) | ||
| A | 70 | Входы предохранителей F17 и F18 питают блок предохранителей и реле салона - UPC |
| B | 60 | Система рулевого управления с электроусилителем |
| Предохранитель с маркировкой 3 (ЗЕЛЕНЫЙ разъем) | ||
| A | 70 | Входы предохранителей F1, F3, F5 реле питания и вспомогательного оборудования на блоке предохранителей и реле салона |
| B | 60 | UPC |

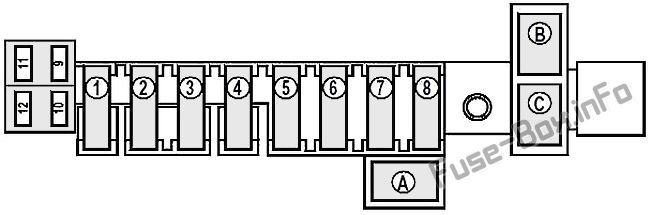

Плата предохранителей подачи питания
Плата предохранителей подачи питания
Этот блок расположен на передней стороне батарейного отсека.
| No. | A | Описание |
|---|---|---|
| F1 | 30 | Реле питания центрального блока впрыска на двигателе К9К или 764 (реле R5 на дополнительном блоке реле) |
| F2 | 30 | Реле электронасоса секвентальной коробки передач на двигателе D4F с секвентальной коробкой передач Блок предпускового подогрева на двигателях К9К |
| F3 | 30 | Блок вентилятора системы кондиционирования и охлаждения на двигателях К9К и Д4Ф с секвентальной коробкой передач |
| F4 | 30 | Блок вентилятора кондиционера и охлаждения на двигателях K4M/K4J/D4F с механической коробкой передач Реле электронасоса секвентальной коробки передач на двигателях К9К с секвентальной коробкой передач |
| F5 | 50 | Вход предохранителя F12 - ввод предохранителей F1, F2, F3, F4 на блоке предохранителей и реле 2 в салоне |
| F6 | 80 | Дополнительный отопитель салона |
| F7 | 60 | Дополнительный отопитель салона |
| F8 | 50 | компьютер АБС |
| F9 | - | Не используется |
| F10 | - | Не используется |
| F11 | - | Не используется |
| F12 | 10 | Реле питания левой фары >на версии с газоразрядной лампой |
| Реле | ||
| A | 20 | Насос омывателя фар |
| B | 20 | Реле насоса омывателя фар |
| C | 20 | Левые фары в версии с газоразрядными лампами |
Дополнительная релейная панель
Дополнительная релейная панель
Это устройство прикреплено к передней части аккумуляторного отсека.
| № | A | Описание |
|---|---|---|
| R1 | - | Не используется |
| R2 | - | Не используется |
| R3 | - | Не используется |
| R4 | 50 | Электронасосный агрегат с последовательным редуктором |
| R5 | 50 | Центральный блок впрыска на двигателе К9К 764 |
