Предохранители и реле Renault Scenic III (2010-2016)

Схемы относятся к указанным годам и вариантам Renault Scenic III (2010-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.

Схема предохранителей Renault Scenic III 2010-2016

Использована информация из руководств по эксплуатации 2015 и 2016 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетка) в Renault Scenic III Это предохранители №17 (гнездо для аксессуаров в багажном отделении), №18 (гнездо для аксессуаров на заднем сиденье) и №19 (прикуриватель) в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

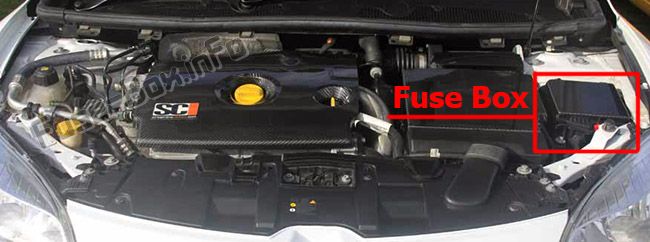

Моторного отсека

Некоторые аксессуары защищены предохранителями, расположенными в моторном отсеке в блоке предохранителей C. Однако из-за ограниченного доступа к ним рекомендуется заменять предохранители у официального дилера.

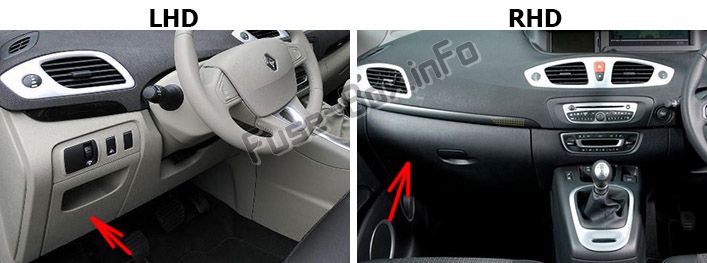

Пассажирский салон

Отсоедините крышку A или B (в зависимости от автомобиля).

Схема блока предохранителей

Назначение предохранителей в салоне

№	Схема
1	Электронный стояночный тормоз
2	Стоп-сигналы
3	Автоматическое запирание дверей
4	Стеклоподъемник водителя
5	Приборная доска
6	Индикаторы поворота
7	Навигационная система
8	Внутреннее зеркало заднего вида
9	Стеклоочиститель заднего стекла
10 и 11	Задние электрические стеклоподъемники
12	АБС/ESC
13	Электростеклоподъемник пассажира
14	Омыватель ветрового стекла
15	Обогрев зеркал заднего вида
16	Радио
17	Розетка для аксессуаров в багажном отделении
18	Розетка для аксессуаров на заднем сиденье
19	Зажигалка
