Предохранители и реле Renault Wind Roadster (2010-2013)
Схемы относятся к указанным годам и вариантам Renault Wind Roadster (2010-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Renault Wind Roadster 2010-2013 гг.
Использована информация из руководства по эксплуатации 2012 года. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

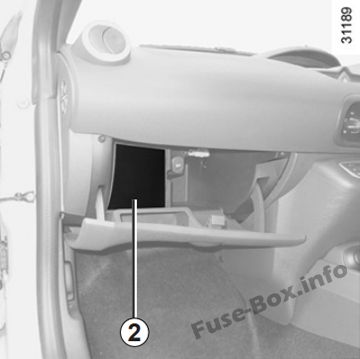

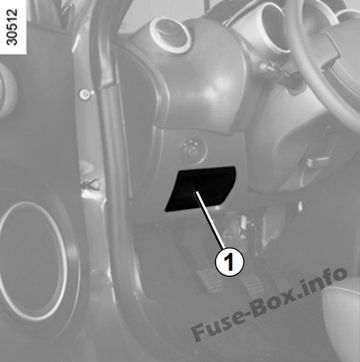

В зависимости от автомобиля снимите крышку (1) или крышку, расположенную в вещевом ящике (2).

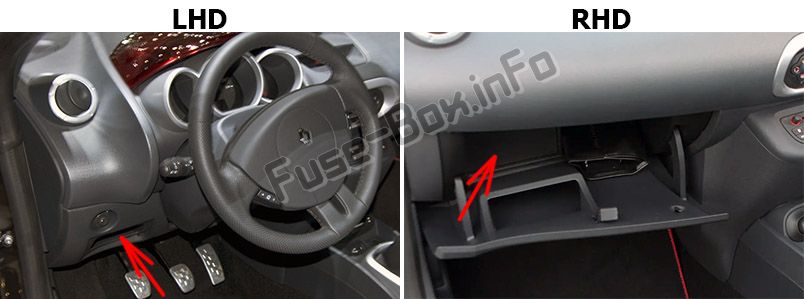

Автомобили с левым рулем:
Блок предохранителей находится слева от рулевого колеса за крышкой.
Автомобили с правым рулем:
Он расположен в бардачке за крышкой.
Назначение предохранителей
Назначение предохранителей
Чтобы идентифицировать предохранители, см. этикетку с указанием предохранителей.
| Числа | Распределение |
|---|---|
| 1 и 2 | Дворники. |
| 3 | Рулевое управление с усилителем. |
| 4 | Место зарезервировано для дополнительного оборудования. |
| 5 | Стоп-сигнал/ограничитель скорости. |
| 6 | Фонари заднего хода/управление наружными зеркалами/сирена сигнализации. |
| 7 | Воздушная подушка. |
| 8 | Электрический блок/транспондер в салоне. |
| 9 | Инжектор/топливный насос. |
| 10 | АБС/АСР/ЭСП |
| 11 | Индикаторы поворотов/Диагностический разъем. |
| 12 | Блок питания/приборная панель. |
| 13 | Фары ближнего света. |
| 14 | Центральный дверной замок |
| 15 | Боковые фонари. |
| 16 | Место зарезервировано для дополнительного оборудования. |
| 17 | Обогрев заднего стекла/обогрев зеркал заднего вида. |
| 18 | Внутреннее освещение/плафоны/автоматический климат-контроль. |
| 19 | Место зарезервировано для дополнительного оборудования. |
| 20 | Передние и задние противотуманные фары. |
| 21 | Фары дальнего света/ Звуковой сигнал. |
| 22 | Место зарезервировано для дополнительного оборудования. |
| 23 | Электрические окна. |
| 24 | Место зарезервировано для дополнительного оборудования. |
| 25 | Ближний свет фар/задний противотуманный фонарь. |
| 26 | Люк. |
| 27 | Место зарезервировано для дополнительного оборудования. |
| 28 | Вентиляция салона. |
| 29 | Электроблок радио/пассажирского салона. |
| 30 | Розетка для аксессуаров. |
| 31 | Место зарезервировано для дополнительного оборудования. |
| 32 | Правая фара дальнего света. |
| 33 | Левая фара дальнего света. |
| 34 | Правая фара ближнего света. |
| 35 | Левая фара ближнего света. |
| 36 | Место зарезервировано для дополнительного оборудования. |
| 37 | Обогрев зеркал заднего вида |
| 38 | Horn |
| 39 | Задние противотуманные фары |
| 40 | Место зарезервировано для дополнительного оборудования. |
| 41 | Сиденья с подогревом. |
| 42 | Правый габаритный фонарь/розетка для дополнительного оборудования/круиз-контроль/контроль скорости/контроль центрального замка дверей/контроль аварийной световой сигнализации. |
| 43 | Левый габаритный огонь/освещение номерного знака. |
| 44 | Место зарезервировано для дополнительного оборудования. |
| 45 | Диодная защита. |
| 46 | Место зарезервировано для дополнительного оборудования. |
| 47 | Место зарезервировано для дополнительного оборудования. |
| 48 | Радио. |
