Предохранители и реле Renault Logan 2: схемы блоков
Схемы относятся к указанным годам и вариантам Рено Логан II. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Как выбрать схему своего автомобиля
Не смешивайте Logan первого и второго поколений, Renault и Dacia для разных рынков. Для рестайлингового X52 Phase 2 ниже добавлены ответы по официальному русскому руководству NU 1232-8. Старые схемы остаются отдельными примерами исполнения, а не универсальной таблицей на все годы.
Что указано в руководстве Logan / Sandero X52 Phase 2
Салонный блок: руководство NU 1232-8, раздел 5.28–5.32. В документе указано, что наличие и расположение предохранителей зависят от комплектации. Ток в этой таблице не приведён: значение в амперах нужно уточнять по автомобилю.
| Цепь | Блок | Позиция | Применимость |
|---|---|---|---|
| Прикуриватель | Салонный блок | 33 | Задний разъём питания не следует автоматически относить к этой позиции. |
| Вентиляция салона | Салонный блок | 39 | Это назначение из указанного руководства, не универсальный номер для Logan I. |
| Аудиосистема и задний разъём | Салонный блок | 32 | Назначение зависит от наличия оборудования. |
- Реле бензонасоса
- Таблица пользовательского руководства не устанавливает универсальную позицию этого реле для всех моторов. Для поиска нужны схема моторного блока и данные конкретной версии. Номер из Logan I или дизельной Dacia не подтверждает назначение в вашем Logan II.
- Задняя розетка
- В руководстве прикуриватель и задний разъём перечислены раздельно. Если передняя розетка работает, а задняя нет, проверять нужно назначение заднего разъёма, а не только позицию прикуривателя.
Оглавление
Renault Logan 2 относится к классу бюджетных автомобилей. В Европе известен так же под названием Dacia Logan 2. Производился с кузовами универсал и седан. Выпускался в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время. За это время модель прошла рестайлинг. В данной публикации мы покажем где находятся блоки с предохранителями и реле Рено Логан 2 поколения, их фотографии и схемы с описанием назначения элементов, а так же покажем как заменить предохранитель прикуривателя.

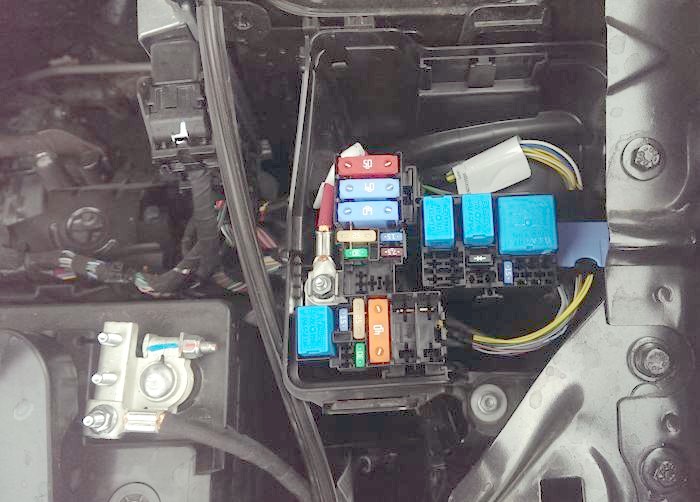

Блок под капотом
Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

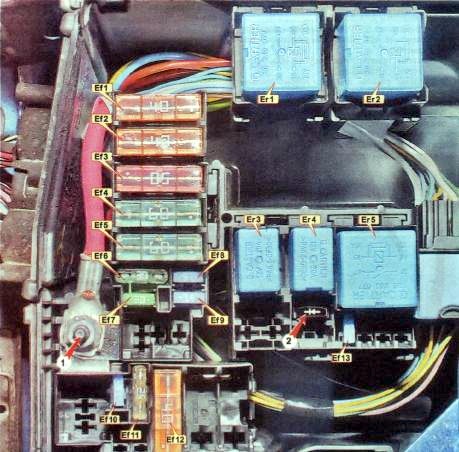

Схема
Обозначение
- Клемма аккумулятора
- Диод компрессора кондиционера
| Ef1 | 40А Правый элемент обогрева ветрового стекла |
|---|---|
| Ef2 | 40А Левый элемент обогрева ветрового стекла |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
| Ef5 | 60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30А Обогрев заднего стекла и зеркал |
| Ef8 | 15А Противотуманные фары передние |
| Ef9 | 15А Обогрев сидений |
| Ef10 | 15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера ) |
| Ef11 | 25А Предохранитель для реле системы управления двигателем |
| Ef12 | 40А Электро вентилятор системы охлаждения |
| Ef13 | 15А Система управления двигателем |
| Er1 | 35А Реле левого обогрева стекла |
| Er2 | 35А Реле правого обогрева стекла |
| Er3 | 20А Реле топливного насоса |
| Er4 | 20А Реле компрессора кондиционера или первой скорости электро вентилятора (в зависимости от комплектации) |
| Er5 | 35А Реле управления двигателем |

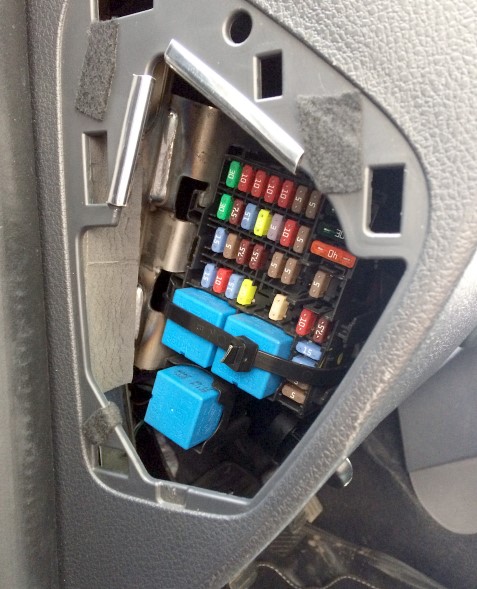

Блок в салоне
Так же как и у 1 го поколения данный блок установлен в торце слева.

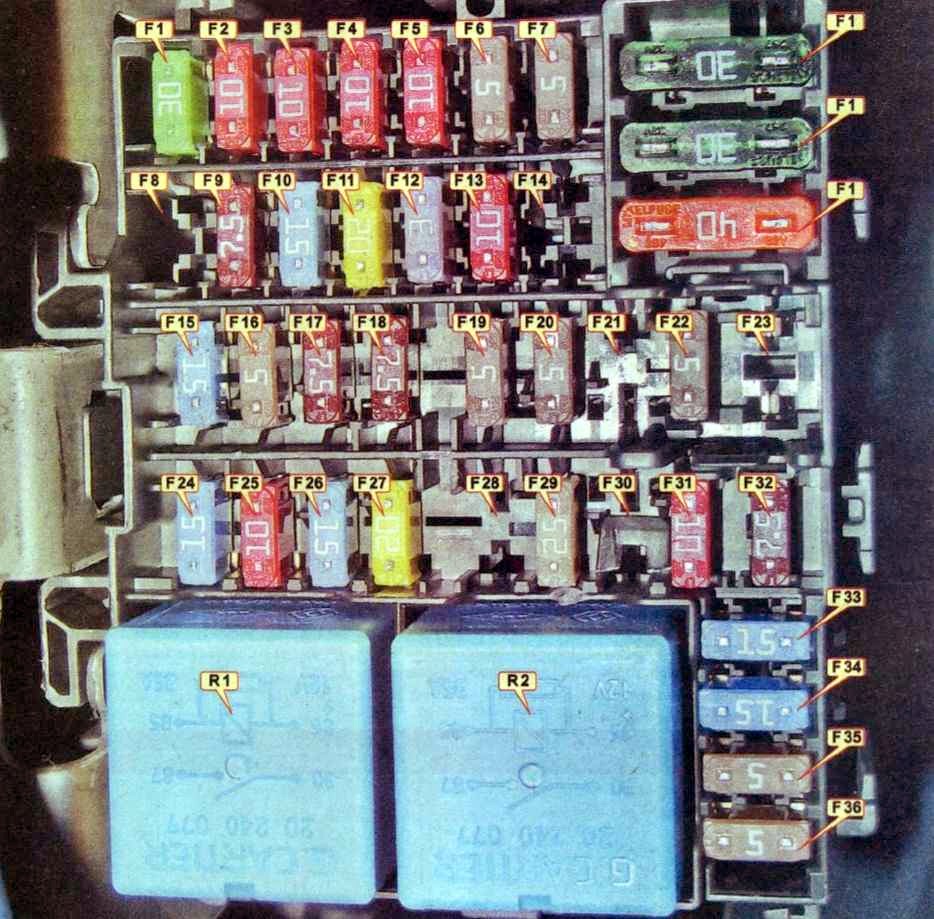

Схема
Назначение
| F1 | 30А электро стекло подъемники передние |
|---|---|
| F2 | 10А дальний свет левая фара |
| F3 | 10А дальний свет правая фара |
| F4 | 10А ближний свет левая фара |
| F5 | 10А дальний свет правая фара |
| F6 | 5А задние габариты, подсветка номера, подсветка |
| F7 | 5А передние габариты |
| F8 | 30А электро стекло подъемники задние |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климатическая установка |
| F14 | 5А датчик угла поворота руля |
| F15 | 15А стекло омыватель, парковочный радар, фонарь заднего хода |
| F16 | 5А аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5А ДХО |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управления |
| F20 | 5А подушки безопасности |
| F21 | 7,5А лампы заднего хода, блок управления АМТ |
| F22 | 5А электро насос гидроусилителя рулевого управления |
| F23 | резерв |
| F24 | 15А указатель поворота |
| F25 | 10А противоугонная система |
| F26 | 15А блок управления электрооборудованием |
| F27 | 20А подрулевые выключатели (вход на ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые выключатели (вход на дальний свет) |
| F30 | резерв |
| F31 | 10A щиток приборов |
| F32 | 7.5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический разъем |
| F35 | 5A обогрев наружных зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле заднего обогрева стекла |

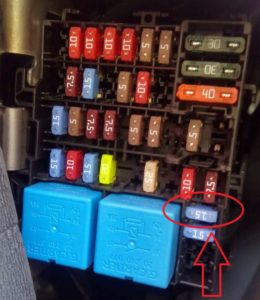

За прикуриватель отвечает предохранитель 33 на 15А.
Частые вопросы
Какой предохранитель отвечает за прикуриватель Logan 2?
В русском руководстве Logan / Sandero X52 Phase 2 NU 1232-8 указана позиция 33 салонного блока. Это ответ для данной редакции и соответствующего исполнения, а не для Logan первого поколения. Номинальный ток в таблице руководства не указан.
Где открыть салонный блок Logan II?
В руководстве X52 Phase 2 показана крышка на панели со стороны водителя. Её снимают за предусмотренную выемку; пинцет находится на обратной стороне крышки. Сопоставьте изображение с вашим салоном до разборки.
Одинаковы ли предохранители у Renault Logan II и Dacia Logan?
Совпадение семейства не означает, что все позиции и токи одинаковы. Рынок, этап выпуска и оборудование нужно сверять отдельно. В этом справочнике ответ по руководству Renault отделён от старых вариантов схем.
Можно ли использовать схему Logan первого поколения?
Нет, её назначения нельзя переносить автоматически. Для Logan I есть отдельная страница. Начните с определения поколения и маркировки установленного блока.
Почему не работает задняя розетка, хотя прикуриватель исправен?
По указанному руководству это разные назначения. Кроме защиты питания, причиной может быть разъём или само подключённое устройство. Проверяйте нужную цепь, не соединяя переднюю и заднюю розетки перемычкой.
Где реле бензонасоса на Logan 2?
Одного названия модели для точного номера недостаточно. Нужны двигатель, исполнение моторного блока и соответствующая электрическая схема. Старую таблицу реле ниже следует сверять с фактическим блоком; руководство NU 1232-8 не подтверждает универсальную позицию реле насоса.
Почему в руководстве не написан ток каждого предохранителя?
В данном разделе приведены позиции и назначения, но не номиналы. Поэтому добавлять амперы по аналогии с другой схемой нельзя. Сверяйте их с обозначениями на установленном блоке и документацией нужной версии.
Можно ли самостоятельно менять силовые предохранители под капотом?
Renault рекомендует обращаться в сервис из-за затруднённого доступа. Это не тот же порядок работы, что замена доступного салонного элемента. Не разбирайте силовую защиту и не устанавливайте перемычки по одной картинке.
