Схемы относятся к указанным годам и вариантам Рено Симбол. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Блок предохранителей установлен как в моторном отсеке, так и в салоне со стороны водителя. Количество предохранителей зависит от степени оснащенности автомобиля оборудованием.
| На автомобилях применяются плавкие предохранители штырькового типа, имеющие в зависимости от пропускаемой силы тока различную цветную маркировку. |
|---|
Блок расположеный в моторном отсеке
Блок предохранителей в салоне
| Расположение блока предохранителей на панели приборов со стороны водителя |
|---|
|
|---|
|
|---|
| Расположение блока предохранителей на панели приборов со стороны водителя |
|---|
|
|---|
| Расположение блока предохранителей на панели приборов со стороны водителя |
|---|
| Основные предохранители установлены под крышкой на панели приборов со стороны водителя (Рис. 8.15). Дополнительные предохранители и реле находятся в коробке под капотом за аккумуляторной батареей с левой стороны моторного отсека. |
|---|
| Для доступа к основным и дополнительным предохранителям откройте крышку соответствующего блока. Назначение предохранителей (защищаемые цепи) и расчетная сила тока указаны на внутренней стороне крышки. |
|---|

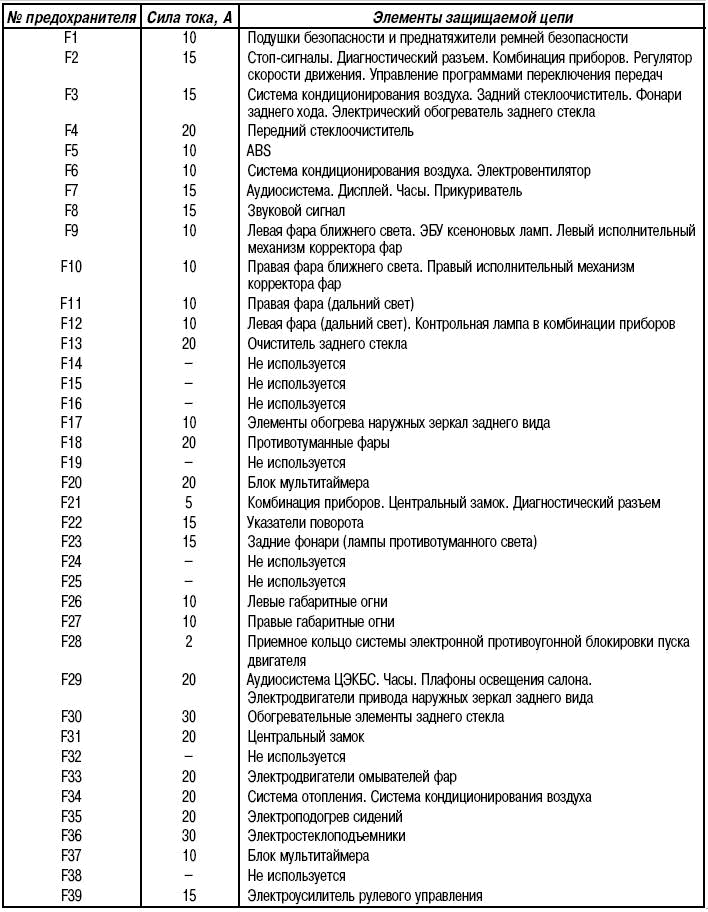

| Цепи, защищаемые предохранителями, расположенными в салоне автомобиля, указаны в табл. 8.3. |
|---|
| Цепи, защищаемые предохранителями (в салоне автомобиля) |
|---|
