Предохранители и реле Scania 5 и 6 серии
Схемы относятся к указанным годам и вариантам Scania 5 и 6 серии. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Scania.
Быстрый ответ
Как пользоваться схемой Scania 5 и 6 серии
Ниже собраны расположение блоков, изображения схем и таблицы назначений. Сначала выберите раздел для своего года и исполнения автомобиля, затем сопоставьте номер позиции, заводское обозначение и номинал.
Оглавление
Блок предохранителей и реле

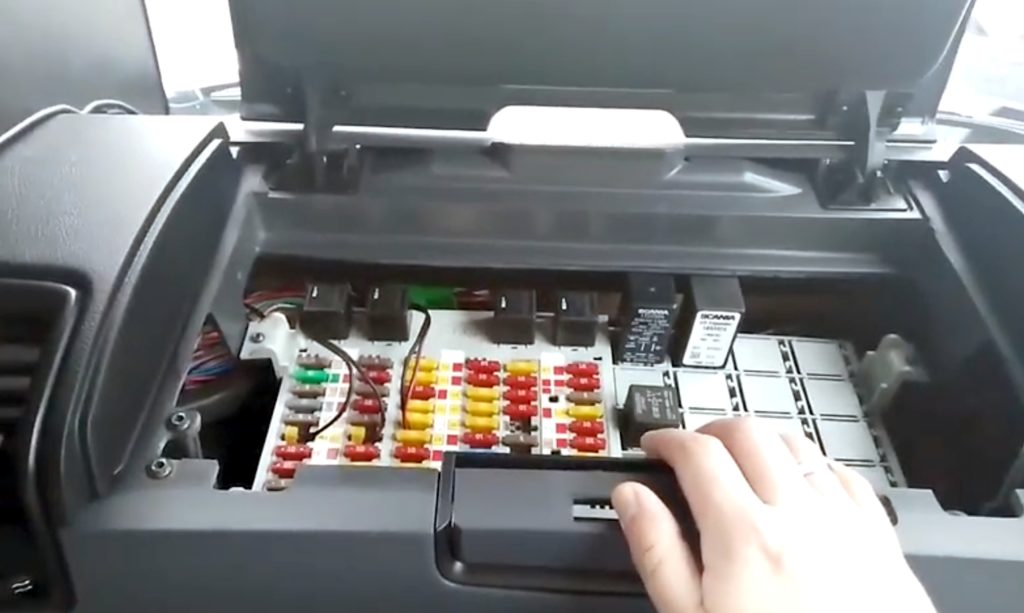

Главный блок предохранителей и реле расположен в панели приборов, со стороны пассажира, за защитной крышкой.
Конструкция коробки и назначение элементов может отличаться от представленного. Сверьте задание со схемой на обратной стороне обложки.

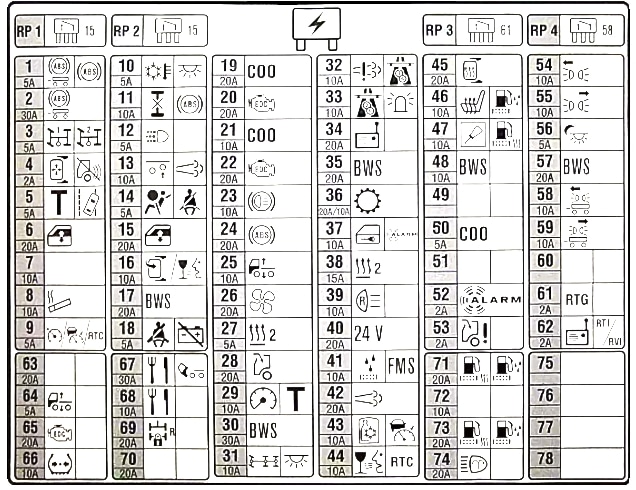

Схема предохранителей
Обозначение
| 1 | 5А ЭБУ, ABS/EBS прицеп |
|---|---|
| 2 | Клапаны прицепа 30А |
| 3 | 5А PT01, PT02, GMS, BWE, ZTE, старт-стоп |
| 4 | 2А Регулировка зеркал, сигнализация при движении задним ходом |
| 5 | 5A Внутреннее освещение (исключительно), предупреждение о выходе из полосы движения |
| 6/1 | 20А Левый электростеклоподъемник |
| 6/2 | 30A Стеклянный подъемник, левая сторона, двойная кабина |
| 7 | 20A Дополнительный кондиционер, двойная кабина |
| 8 | 10А Прикуриватель |
| 9 | 5A Круиз-контроль/AICC |
| 10 | 5А АСС/МКС, тахограф |
| 11 | 10А Блокировка дифференциала, 6-канальная АБС |
| 12 | 5A Дневные ходовые огни, выключатель дополнительного освещения |
| 13 | 10A Дополнительный механизм подъема оси, EEC |
| 14 | 5A Подушка безопасности, преднатяжитель ремня безопасности |
| 15/1 | 20A Правый стеклоподъемник |
| 15/2 | 30A Стеклоподъемник, правая сторона, двойная кабина |
| 16 | 10А Алкотестер (alcolock), напряжение с клеммы 15 |
| 17 | 20А Тело |
| 18 | 5А Переключатель «массы» аккумулятора |
| 19 | 20А Координатор |
| 20 | 20A Напряжение питания, блок управления EMS |
| 21 | 10А Замок зажигания |
| 22 | 20A Напряжение питания, блок управления EMS |
| 23 | Инвертор 10А |
| 24 | 20А АБС/ЭБС |
| 25 | 10A Электропитание, блок управления ELC |
| 26 | 20А Вентилятор салона |
| 27 | 5А ТТ |
| 28 | 20А люк |
| 29 | 10А Панель приборов, тахограф |
| 30 | 30А Тело |
| 31 | 10A Блок управления полным приводом, освещение салона |
| 32 | 10А СДП3 (диагностика) |
| 33 | 10A Комплект для подготовки к регистрации взимания платы за проезд (для Швейцарии), проблесковый маячок |
| 34 | 20А Преобразователь напряжения 24В/12В, розетка 12В |
| 35 | 20А Электросистема дополнительного оборудования |
| 36/1 | 20А ОРС |
| 36/2 | 10А Эллиссон |
| 37 | 10А Центральный замок |
| 38 | 15А Дополнительный отопитель (ATA, WTA) |
| 39 | 10A Панель переключателей фонарей заднего хода |
| 40 | 20А Электрическая розетка 24В |
| 41 | 10A Блок управления APS, бортовая сеть |
| 42 | 20A Электрический механизм опрокидывания кабины |
| 43 | 10А Холодильник |
| 44 | 10А Алколок (Алколок) |
| 45 | 20A Обогрев зеркала заднего вида, обогрев лобового стекла |
| 46 | 10A Обогрев сиденья, вентилятор охлаждения масла |
| 47 | 10А Таймер двигателя, подогрев топливного фильтра, обогрев всасывающего водоотделительного фильтра |
| 48 | 10А Тело |
| 49 | 30А РЭС, МГУ |
| 50 | 5A Желто-зеленая предупреждающая шина |
| 51 | 30А насос охлаждающей жидкости |
| 52 | 2А Тревога |
| 53 | 2A Предупреждение об открытом люке |
| 54 | 10A Габаритный фонарь, левый борт |
| 55 | 10A Габаритный фонарь, правый борт |
| 56 | 5А Фоновое освещение, габаритные огни |
| 57 | 20А Тело |
| 58 | 10A Прицеп, левая сторона |
| 59 | 10A Прицеп, правая сторона |
| 60 | 20А Рабочий свет |
| 61 | 2А ФМС, Кузов |
| 62 | 2А Преобразователь напряжения 24В/12В, дистанционный иммобилайзер |
| 63 | 10А Блок предупреждения водителя, передняя видеокамера |
| 64 | 5А СМС |
| 65 | 20A Турбокомпрессор с изменяемой геометрией |
| 66 | 10A Электропитание, блок управления TPM |
| 67 | 30А Кухонный модуль, система подъема кабины |
| 68 | Напряжение питания телевизора 10А |
| 69 | 20A Блокировка оси прицепа/вентилятор охлаждения масла |
| 70 | 10А Радар |
| 71 | 20A Подогреватель топлива, система охлаждения топлива |
| 72 | 10А Электропривод дроссельной заслонки |
| 73 | 20A Подогреватель топлива, система охлаждения топлива |
| 74 | 10А Очистка фар |
| 75 | 30А насос охлаждающей жидкости |
| 76 | Преобразователь постоянного/постоянного тока 5А, аккумуляторная батарея |
| 77 | 5А Аккумулятор |
| 78 | 15A Насос охлаждающей жидкости, коробка передач |
Предохранитель №8, 10А, отвечает за прикуриватель.
Схема отдела реле
Реле RР1 – RР4 (на верхней схеме)
Назначение реле
| РП1 | Питание от клеммы 15 |
|---|---|
| РП2 | Питание от клеммы 15 |
| РП3 | эксплуатируется ВИС |
| РП4 | Питание от клеммы 58, управляемое VIS |
| РП5 | Внутреннее освещение |
| РП6 | Дополнительный механизм подъема оси |
| РП7 | Стоп – сигналы |
| РП8 | Фонарь заднего хода |
| РП9 | Блок резисторов для автомобилей с круиз-контролем без кнопок этой системы на руле |
| РП10 | ЭБУ для подготовки FMS |
| РП11 | ЭБУ для подготовки FMS |
| РП12 | Реле переменного тока (двойная кабина) |
| РП13 | Выключатель безопасности |
| РП18 | Дополнительное реле подачи питания с клеммы 15 для автомобилей типа S |
| РП19 | Реле электронной системы наклона кабины |
| РП20 | Задняя дверь и кухонное оборудование |
| РП23 | Дополнительный фонарь |
| РП24 | Дополнительный фонарь |
| РП25 | Дополнительный фонарь |
