Предохранители и реле Citroen C4 Cactus (2014-2018)
Схемы относятся к указанным годам и вариантам Citroen C4 Cactus (2014-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Оглавление
Блоки предохранителей на приборной панели

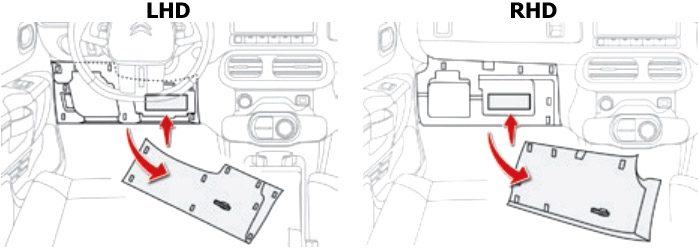

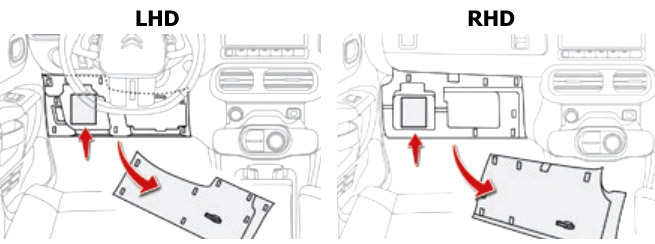

Два блока предохранителей расположены на нижней панели приборов (с левой стороны). Левый руль — отсоедините крышку, потянув сначала влево, затем вправо. Правый руль — откройте перчаточный ящик и отсоедините крышку, потянув сначала влево, а затем вправо.

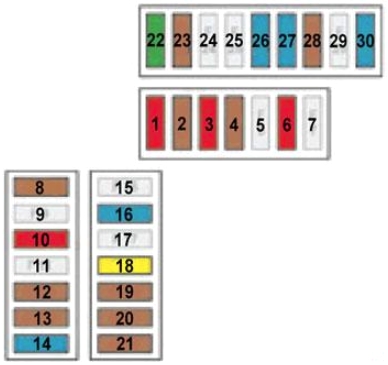

Ящик №1 (слева)
| № | А | Функция / компонент |
|---|---|---|
| 1 | 10 | Педаль тормоза (переключатель 2), Stop & Start. |
| 2 | 5 | Регулятор высоты фар, дополнительный отопитель (Дизель), парктроник, диагностический разъем, зеркала заднего вида (электрорегулировка). |
| 3 | 10 | Насос присадки к дизелю, электроусилитель руля, педаль сцепления (переключатель). |
| 4 | 5 | Датчик дождя и солнечного света. |
| 6 | 10 | Педаль тормоза (выключатель 1), диагностический разъем. |
| 8 | 5 | Верхняя часть рулевой колонки контактирует с рулевыми органами управления. |
| 10 | 10 | Экстренный вызов / вызов помощи. |
| 12 | 5 | Стоп-старт, ABS, ESC. |
| 13 | 5 | Датчики парковки, камера заднего вида. |
| 14 | 15 | Электронная коробка передач, панель переключателей (под планшетом с сенсорным экраном), кондиционер, планшет с сенсорным экраном. |
| 16 | 15 | Розетка на 12 В. |
| 18 | 20 | Радио. |
| 19 | 15 | Предупреждение о непристегнутом ремне безопасности. |
| 20 | 5 | Подушки безопасности. |
| 21 год | 5 | Приборная доска. |
| 22 | 30 | Замки. |
| 23 | 5 | Лампа вежливости, лампа для чтения карт. |
| 26 | 15 | Рог. |
| 27 | 15 | Передний и задний стеклоомыватели. |
| 28 год | 5 | Замок зажигания. |
| 30 | 15 | Задний стеклоочиститель |

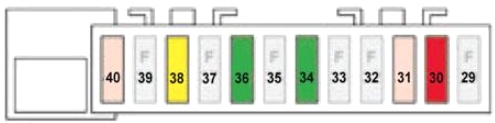

Ящик №2 (справа)
| № | А | Функция / компонент |
|---|---|---|
| 30 | 10 | Зеркала с подогревом. |
| 31 год | 25 | Подогрев заднего стекла. |
| 34 | 30 | Передние электрические стеклоподъемники. |
| 36 | 30 | Подогрев передних сидений. |
| 38 | 20 | Блок сопряжения с прицепом. |
| 40 | 25 | Блок сопряжения с прицепом. |

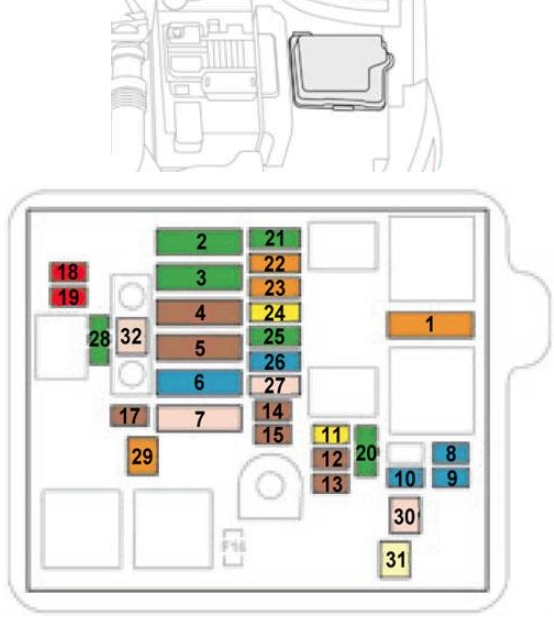

Блок предохранителей в моторном отсеке
Блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей (с левой стороны).
| № | А | Функция / компонент |
|---|---|---|
| 1 | 40 | Кондиционирование воздуха. |
| 2 | 30 40 | Стоп и старт. |
| 3 | 30 | Блок предохранителей в салоне. |
| 4 | 70 | Блок предохранителей в салоне. |
| 5 | 70 | Встроенный системный интерфейс (BSI). |
| 6 | 60 | Вентилятор охлаждения в сборе. |
| 7 | 80 | Встроенный системный интерфейс (BSI). |
| 8 | 15 | Управление двигателем, бензонасос. |
| 9 | 15 | Управление двигателем. |
| 10 | 15 | Управление двигателем. |
| 11 | 20 | Управление двигателем. |
| 12 | 5 | Вентилятор охлаждения в сборе. |
| 13 | 5 | Встроенный системный интерфейс (BSI). |
| 14 | 5 | Блок заряда аккумуляторной батареи (без остановки и запуска двигателя). |
| 15 | 5 | Стоп и старт. |
| 17 | 5 | Встроенный системный интерфейс (BSI). |
| 18 | 10 | Правая фара дальнего света. |
| 19 | 10 | Левая фара дальнего света. |
| 20 | 30 | Управление двигателем. |
| 21 год | 30 | Пусковой двигатель. |
| 22 | 40 | Электронная коробка передач. |
| 23 | 40 | ABS, ESC. |
| 24 | 20 | ABS, ESC. |
| 25 | 30 | Блок предохранителей в салоне. |
| 26 | 15 | Электронная коробка передач. |
| 27 | 25 | Встроенный системный интерфейс (BSI). |
| 28 год | 30 | Система контроля выбросов дизельного топлива (AdBlue). |
| 29 | 40 | Дворники. |
| 30 | 80 | Блок управления предпусковым подогревателем. |
| 31 год | 100 | Дополнительный отопитель (Дизель). |
| 32 | 80 | Электроусилитель руля. |
