Предохранители и реле Dodge Dakota (1987-1990)
Схемы относятся к указанным годам и вариантам Dodge Dakota (1987-1990). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Оглавление

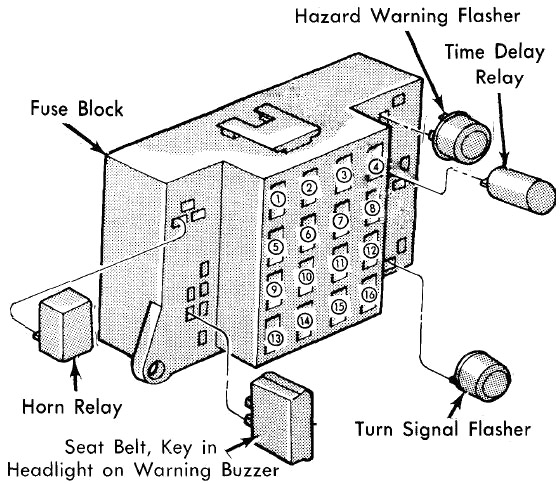

Схема блока предохранителей и реле Dodge Dakota (1987, 1988, 1989, 1990).
Схема блока предохранителей на приборной панели
Блок предохранителей находится под панелью приборов слева от рулевой колонки.
| № | А | Защищенный компонент |
|---|---|---|
| 1 | 20 | Аварийный сигнализатор |
| 2 | 20 | Выключатель циклической муфты кондиционера, питание лампы заднего хода |
| 3 | 30 | Стеклоподъемник |
| 4 | 30 | Двигатель вентилятора кондиционера и отопителя |
| 5 | 20 | Подсветка панели Cav 16, Парковочные фонари, Задние фонари, Боковые габаритные фонари, Лицензионные фонари, Часы, Яркость электронного дисплея |
| 6 | 20 | Стоп-сигналы и зуммер |
| 7 | 20 | Звуковые сигналы, реле звукового сигнала, тахометр |
| 8 | 20 | Дверные замки с электроприводом |
| 9 | 10 | Радио |
| 10 | 20 | Указатели поворота, модуль RWAL |
| 11 | 20 | Стеклоочиститель и Waher |
| 12 | 15 | Зажигалка |
| 13 | 5 | Манометры, реле низкого уровня топлива, лампа низкого уровня масла и омывателя, лампа напоминания о техническом обслуживании выхлопных газов, трансмиссионное масло, предупреждение о тормозе, проверка двигателя, антиблокировочная система, датчик скорости подачи топлива, лампы полного привода, зуммер, контроль скорости |
| 14 | 5 | Купольная лампа, лампа в перчаточном ящике, лампы под капотом, лампы вежливости, лампы для чтения, лампа с ключом зажигания, зеркала с электроприводом, память радиочасов, реле задержки зажигания |
| 15 | — | — |
| 16 | 4 | Подсветка панели, Кластер, Радио, Органы управления кондиционером, Приемник золы, Переключатель повышающей передачи |
