Предохранители и реле Dodge Durango (2004-2009)
Схемы относятся к указанным годам и вариантам Dodge Durango (2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
Оглавление
Схема блока предохранителей и реле Dodge Durango (2004, 2005, 2006, 2007, 2008, 2009).

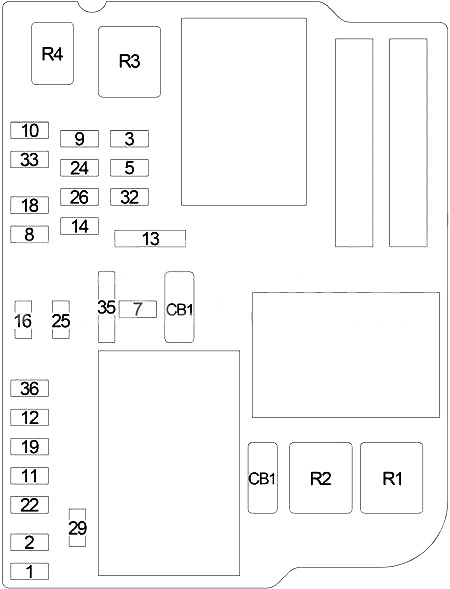

Схема блока предохранителей в салоне

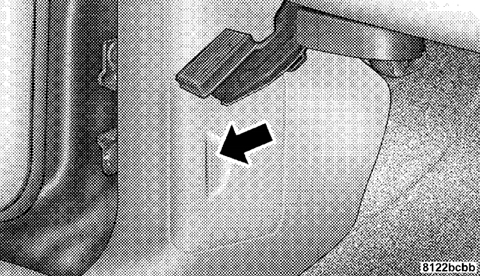

Он расположен в левой кик-панели. Доступ к нему осуществляется через защелкивающуюся крышку.
| № | А | Цепь защищена |
|---|---|---|
| 1 | — | — |
| 2 | 10 | Зеркало с электроприводом |
| 3 | 20 | Розетка — панель приборов |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
| 7 | 25 | Радиоусилитель |
| 8 | 10 | Переключатель зеркала, модуль памяти зеркала |
| 9 | 20 | Кластер |
| 10 | 15 | Кластер |
| 11 | 10 | Спутниковый ресивер, монитор / мультимедийная система DVD |
| 12 | 25 | Радио |
| 13 | 15 | Управление нагревателем кондиционера (автоматический кондиционер) |
| 14 | 15 | Электронный верхний модуль, разъем канала передачи данных, модуль громкой связи, модуль дистанционного доступа к ключу, реле муфты компрессора кондиционера, реле топливного насоса, модуль управления трансмиссией |
| 15 | — | — |
| 16 | 10 | Модуль классификации пассажиров, модуль контроллера удерживающих систем, контрольная лампа включения / выключения подушки безопасности пассажира |
| 17 | — | — |
| 18 | 10 | Модуль удаленного доступа с ключом Sentry Key, встроенный силовой модуль, реле муфты компрессора кондиционера, реле топливного насоса, модуль управления трансмиссией |
| 19 | 10 | Комбинация клавиш, селекторный переключатель раздаточной коробки, переключатель обогрева сиденья водителя / пассажира, внутреннее зеркало заднего вида, инфракрасный датчик |
| 20 | — | — |
| 21 год | — | — |
| 22 | — | — |
| 23 | — | — |
| 24 | 10 | Управление обогревателем кондиционера (ручной кондиционер), управление задним обогревателем кондиционера (автоматический кондиционер), реле электродвигателя заднего вентилятора, реле обогревателя заднего стекла |
| 25 | 10 | Модуль контроллера безопасности пассажира |
| 26 год | 10 | ABS, блокировка стоп-сигнала (противобуксовочная система), датчик угла поворота рулевого колеса (противобуксовочная система), датчик динамики (противобуксовочная система) |
| 27 | — | — |
| 28 год | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 год | — | — |
| 32 | 10 | 2003-2004: Реле стартера, модуль управления трансмиссией, кластер. |
| 33 | 10 | Модуль классификации пассажиров |
| 36 | 10 | Модуль управления трансмиссией, кластер |
| 35 год | 20 | Розетка питания — консоль, задняя розетка |
| CB1 | 25 | Электродвигатель люка в крыше, электрический стеклоподъемник |
| CB2 | — | — |
| R1 | Обогрев заднего стекла | |
| R2 | Двигатель заднего вентилятора | |
| R3 | Аксессуар | |
| R4 | — | |
Блоки предохранителей в моторном отсеке

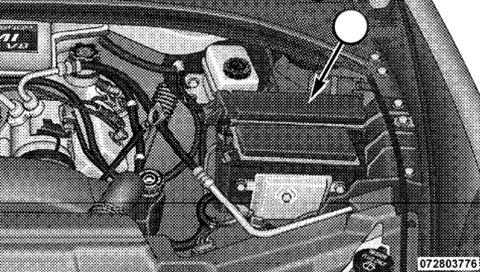

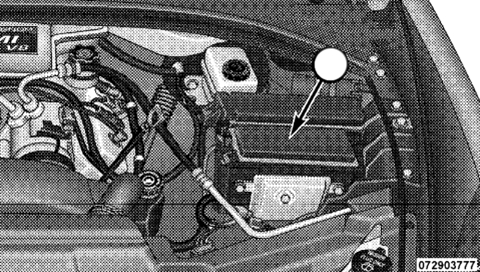

Два центра распределения электроэнергии расположены рядом друг с другом в левой части моторного отсека.

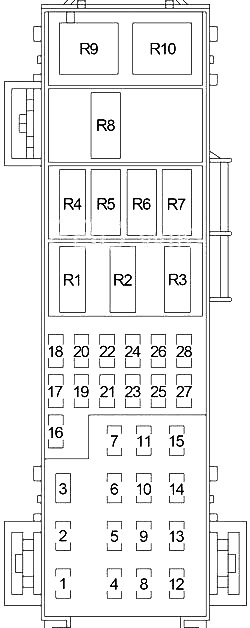

Центр распределения энергии
| № | А | Цепь защищена |
|---|---|---|
| 1 | 30 | Реле стартера, выключатель зажигания (предохранитель (в салоне): «16», «18», «19», «32», «34»; (в моторном отсеке): «16»), реле пуска / пуска |
| 2 | 30 | Интегрированный силовой модуль (реле включения / выключения стеклоочистителя, реле включения / выключения стеклоочистителя) |
| 3 | 40 | Модуль обеспечения тормозов |
| 4 | 30 | Замок зажигания (предохранитель (пассажирский отсек): «25»), электродвигатель люка, предохранитель (пассажирский отсек): «35» |
| 5 | 40 | 2005-2009: Переключатель сиденья водителя / пассажира, модуль подогрева сиденья, модуль памяти сиденья |
| 50 | 2003-2004: Переключатель сиденья водителя / пассажира, модуль подогрева сиденья, модуль памяти сиденья | |
| 6 | 20 | Замок зажигания (предохранитель (в салоне): «24», «25», «26») |
| 7 | 40 | Реле электродвигателя переднего вентилятора, реле работы / дистанционного управления |
| 8 | 40 | Дополнительное реле (прерыватель цепи, предохранитель (пассажирский отсек): «3») |
| 9 | — | — |
| 10 | 30 | Реле автоматического отключения (модуль управления трансмиссией, реле ASD, катушка зажигания, топливная форсунка, конденсатор зажигания) |
| 11 | 40 | 2005-2009: Силовой модуль задней двери |
| 12 | 40 | Реле обогревателя заднего стекла (предохранитель (пассажирский отсек): «2»), узел электродвигателя переключения / датчика режима |
| 13 | 30 | Реле электродвигателя заднего вентилятора |
| 14 | 40 | АБС |
| 15 | 50 | Предохранитель (пассажирский отсек): «7», «8», «9», «10», «33» |
| 16 | 10 | 2005-2009: Реле стартера, кластер, модуль управления трансмиссией, передний модуль управления. |
| 17 | — | — |
| 18 | 20 | Реле топливного насоса |
| 19 | 20 | Реле управления коробкой передач |
| 20 | — | — |
| 21 год | 20 | АБС |
| 22 | 20 | Модуль управления трансмиссией |
| 23 | 20 | Соединитель для буксировки прицепа |
| 24 | 15 | Реле муфты компрессора кондиционера |
| 25 | 15 | Выключатель стоп-сигнала |
| 26 год | — | — |
| 27 | 10 | Замок зажигания (комбинация приборов) |
| 28 год | — | — |
| R1 | 2005-2009: Бег / Пуск | |
| R2 | 2005-2009: Run / Remote | |
| R3 | — | |
| R4 | Стартер | |
| R5 | Управление трансмиссией | |
| R6 | Муфта компрессора кондиционера | |
| R7 | Топливный насос | |
| R8 | 2005-2009: Блокировка стоп-сигнала (антипробуксовочная система) | |
| R9 | Двигатель переднего вентилятора | |
| R10 | Автоматическое выключение | |

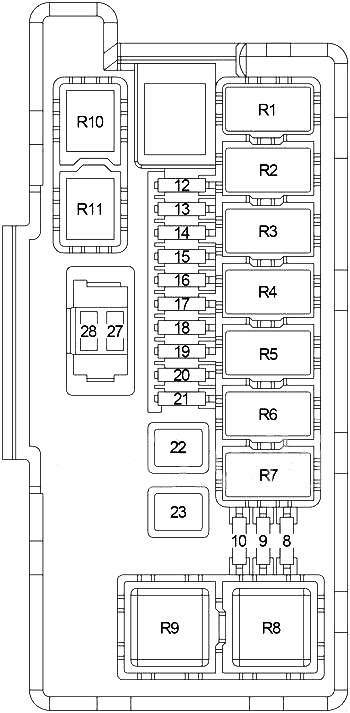

Встроенный силовой модуль
| № | А | Цепь защищена |
|---|---|---|
| 8 | 10 | Левый передний стояночный / поворотный фонарь, левый передний габаритный габаритный фонарь, левый задний габаритный фонарь / стоп-сигнал / поворотный фонарь, габаритный фонарь |
| 9 | 10 | Соединитель для буксировки прицепа |
| 10 | 10 | Правый передний стояночный / поворотный фонарь, правый передний габаритный габаритный фонарь, правый задний фонарь / стоп-сигнал / поворотный фонарь |
| 12 | 20 | Передний модуль управления |
| 13 | 20 | Передний модуль управления |
| 14 | 20 | Реле регулируемых педалей |
| 15 | 20 | Реле противотуманных фар |
| 16 | 20 | Реле звукового сигнала |
| 17 | 20 | Реле заднего стеклоочистителя |
| 18 | 20 | Передний модуль управления |
| 19 | 20 | 2005-2009: Реле буксировки левого прицепа (управление реле стоп-сигнала прицепа, разъем прицепа) |
| 15 | 2003-2004: Реле буксировки левого прицепа (управление реле стоп-сигнала прицепа, разъем прицепа) | |
| 20 | 20 | Передний модуль управления |
| 21 год | 20 | 2005-2009: Реле буксировки правого прицепа (управление реле стоп-сигнала прицепа, разъем прицепа) |
| 15 | 2003-2004: Реле буксировки правого прицепа (управление реле стоп-сигнала прицепа, разъем прицепа) | |
| 22 | 30 | Передний модуль управления |
| 23 | 40 | Реле вентилятора радиатора (высокого уровня), реле вентилятора радиатора (низкого уровня) |
| 27 | 30 | Передний блок управления, предохранитель (пассажирский отсек): «11», «12» |
| 28 год | 30 | Предохранитель (пассажирский отсек): «13», «14» |
| R1 | Стеклоочиститель Вкл. / Выкл. | |
| R2 | Стеклоочиститель High / Low | |
| R3 | Рог | |
| R4 | Задний дворник | |
| R5 | Левый прицеп буксирный | |
| R6 | Правая буксировка прицепа | |
| R7 | Парковая лампа | |
| R8 | Вентилятор радиатора (высокий) | |
| R9 | Вентилятор радиатора (низкий) | |
| R10 | Противотуманная фара | |
| R11 | Регулируемые педали | |
