Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Smart Forfour 2004-2006.

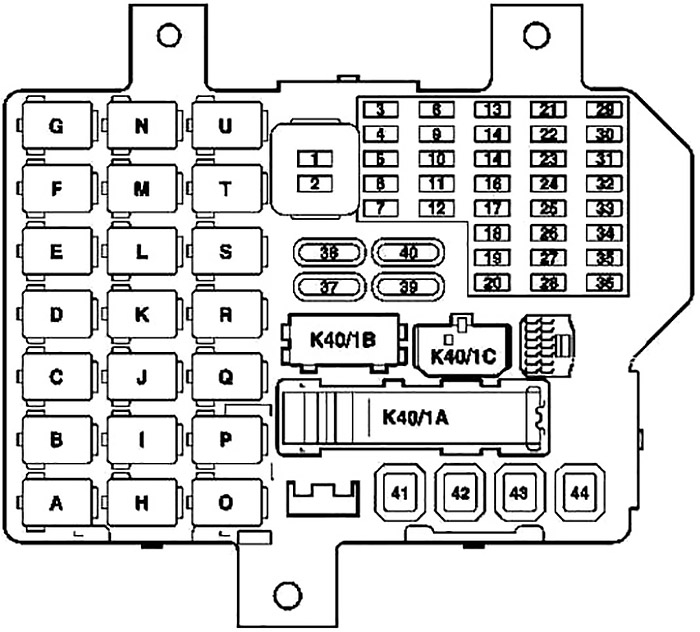

Схема блока предохранителей на приборной панели

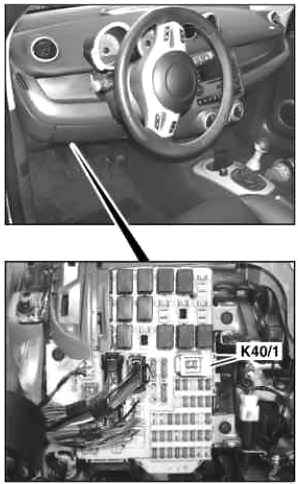

Блок предохранителей расположен со стороны водителя под панелью приборов.
| № | Функция предохранителя | А |
|---|---|---|
| 1 | Внутреннее освещение | 10 |
| Блок управления верхней панели управления | ||
| Левый блок управления SAM | ||
| Датчик дождя / датчик освещенности | ||
| Приборный щиток | ||
| Комбинированный переключатель | ||
| Блок управления центральным шлюзом | ||
| 2 | Левый блок управления SAM | 10 |
| 3 | Левый стоячий фонарь и задний фонарь | 7,5 |
| 4 | Правый габаритный свет и задний фонарь | 7,5 |
| 5 | Передний дворник | 20 |
| 6 | Вакантный | — |
| 7 | Наружное зеркало с подогревом | 7,5 |
| 8 | Правый дальний свет | 10 |
| 9 | Левый дальний свет | 10 |
| 10 | Рог | 10 |
| 11 | Топливный насос | 15 |
| 12 | ДВИГАТЕЛЬ 122.9, 134.9, 135.9: | 20 |
| Блок управления электроникой двигателя | ||
| Реле двигателя | ||
| Реле дроссельной заслонки | ||
| 13 | Гнездо сцепного устройства прицепа (13-контактное), цепь 30 | 15 |
| 14 | Стеклянная сдвижная крыша | 20 |
| 15 | Электродвигатель стеклоочистителя заднего стекла | 15 |
| 16 | Зажигалка | 15 |
| 17 | Задний противотуманный фонарь | 7,5 |
| 18 | Регулировка наружных зеркал | 7,5 |
| 19 | ДВИГАТЕЛЬ 639.9: | 15 |
| Блок управления EDG | ||
| 20 | ДВИГАТЕЛЬ 639.9: | 7,5 |
| Блок управления EDG | ||
| Реле топливного насоса 2 | ||
| Реле двигателя | ||
| 21 год | Правый ближний свет | 10 |
| 22 | Левый ближний свет, регулировка угла наклона фар | 10 |
| 23 | Передняя противотуманная фара | 10/15 |
| 24 | Диагностический разъем, центральный замок (до 04 модельного года) | 15 |
| 25 | Гнездо сцепного устройства прицепа (13-контактное), цепь 15 | 15 |
| 26 | Сигнальные огни поворота | 10 |
| 27 | Радио | 15 |
| 28 | Противоугонная сигнализация | 10 |
| 29 | Механическая коробка передач | 20 |
| 30 | Диагностический разъем, центральный замок (с 05 модельного года) | 15 |
| 31 год | Стоп-сигналы | 15 |
| Выключатель стоп-сигналов (4-контактный) | ||
| 32 | Блок управления и управления AAC [KLA] | 7,5 |
| 33 | Блок управления ESP | 7,5 |
| Блок управления усилителя рулевого управления | ||
| Блок управления удерживающими системами | ||
| 34 | ДВИГАТЕЛЬ 122.9, 134.9, 135.9: | 10 |
| Катушки зажигания | ||
| 35 год | Блок управления EDG | 7,5 |
| Реле топливного насоса 1 | ||
| 36 | Фонари заднего хода | 7,5 |
| 37 | Обогрев заднего стекла | 30 |
| 38 | Сиденья с подогревом | 30 |
| 39 | ДВИГАТЕЛЬ 639.9: | 30 |
| Блок управления EDG | ||
| 40 | Нагреватель воздуходувки | 40 |
| 41 год | Выключатель зажигания / стартера | 40 |
| 42 | Электрические стеклоподъемники | 40 |
| Насос системы очистки фар | ||
| 43 | Двигатель вентилятора охлаждающей жидкости | 40 |
| 44 | Блок управления электронного блока рычага селектора (с коробкой передач 717.474, 717.475) | 40 |
| А | Реле стеклоподъемника | |
| B | Реле звукового сигнала | |
| C | Реле топливного насоса 2 | |
| D | Реле задних противотуманных фар | |
| E | Реле стартера | |
| F | Реле бензинового / дизельного двигателя | |
| грамм | Генератор с предварительным возбуждением | |
| ЧАС | Реле 1 ступени вентилятора | |
| я | Реле противотуманных фар | |
| J | Реле подогревателя | |
| K | Реле топливного насоса 1 | |
| L | Реле трансмиссии | |
| M | Мост прицепа | |
| N | Бесплатно (резервное реле) | |
| О | Реле 2 ступени вентилятора | |
| п | Реле системы очистки фар | |
| Q | Реле обогревателя заднего стекла | |
| р | Мост с подогревом сидений | |
| S | Реле ближнего света | |
| Т | Реле дальнего света | |
| U | Реле дроссельной заслонки (только с двигателями 134.910, 135.930 / 950) | |
