Предохранители и реле Ssang Yong Actyon 2006-2011
Схемы относятся к указанным годам и вариантам Ssang Yong Actyon 2006-2011. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SsangYong.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Ssang Yong Actyon 2006-2011/
Расположение блоков предохранителей и реле в автомобиле.

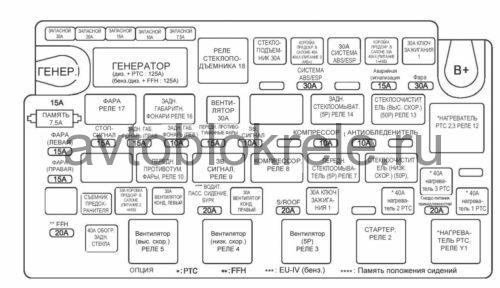

Схема расположения предохранителей и реле в блоке под капотом для Ssangyong Actyon.

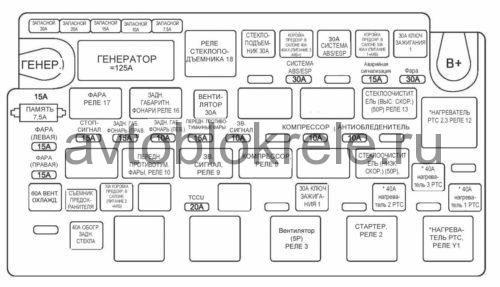

Схема расположения предохранителей и реле в блоке под капотом для Ssangyong Actyon sports.

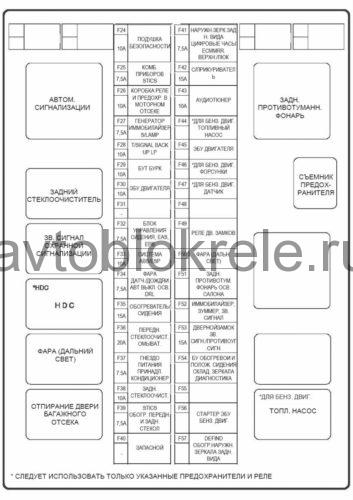

Блок предохранителей и реле — левая сторона панели приборов (сторона водителя).
Actyon.
Предохранитель прикуривателя F42 (15A)
Actyon sports
Блок предохранителей со стороны пассажира.
Actyon

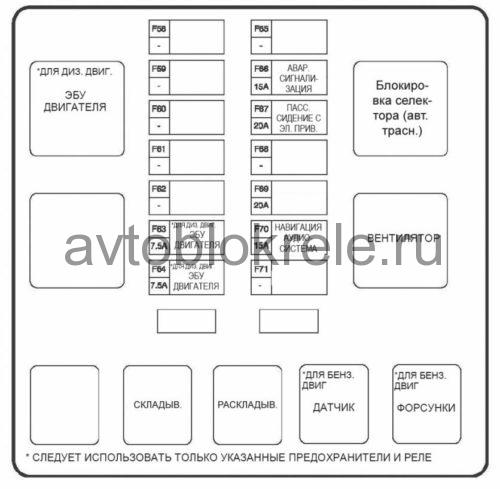

Actyon Sports
