Предохранители и реле SsangYong Korando 1996-2006
Схемы относятся к указанным годам и вариантам SsangYong Korando 1996-2006. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SsangYong.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле SsangYong Korando 1996-2006.

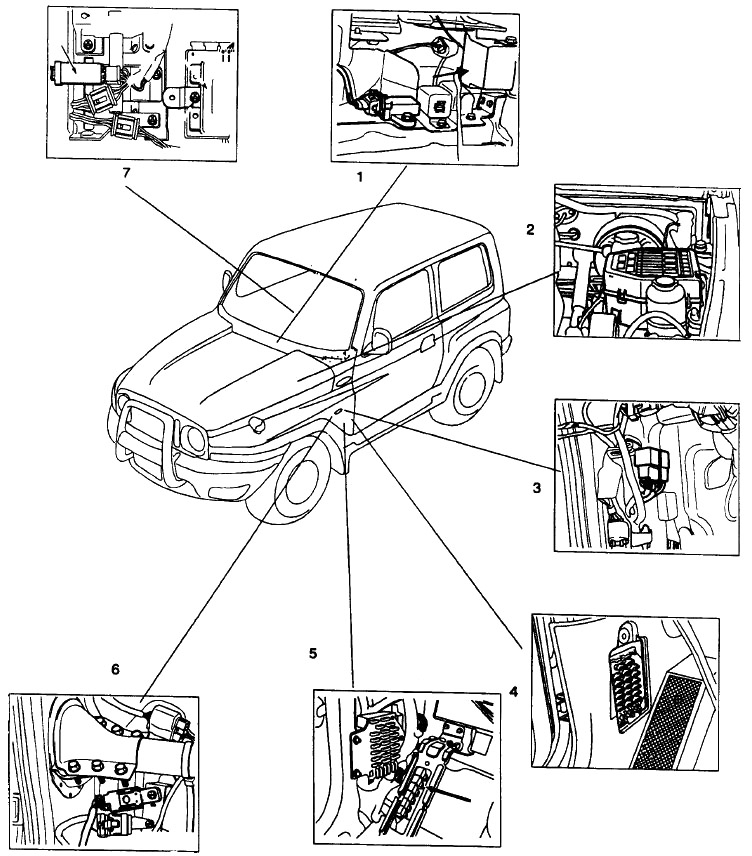

Место расположения
- Реле автоматического дверного замка
- Блок предохранителей в моторном отсеке
- Реле двигателя и клапана ABD
- Внутренний блок предохранителей
- Внутреннее реле
- Реле автоматического опускания окон
- Реле защиты от перенапряжения: OVPR

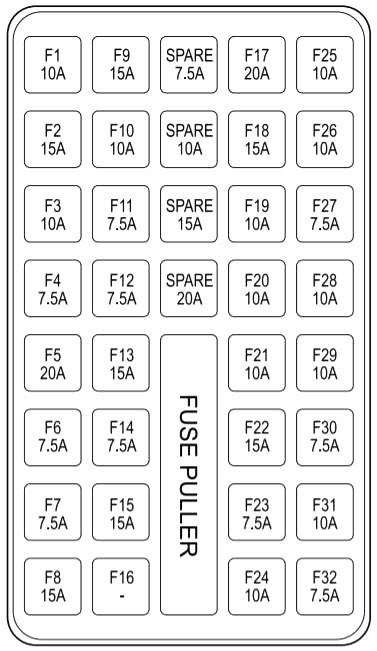

Блок предохранителей в салоне

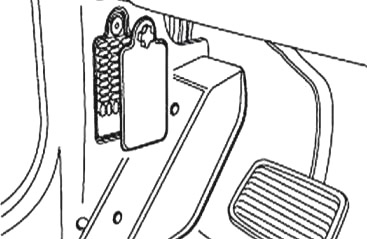

Блок предохранителей находится под крышкой со стороны водителя приборной панели.
| № | А | Цепь защищена |
|---|---|---|
| F1 | 10 | Лампа салона, задняя противотуманная фара, комбинация приборов |
| F2 | 15 | Аварийная лампа |
| F3 | 15 | Аудио |
| F4 | 7,5 | STICS, REKES, Часы |
| F5 | 30 | Стеклоподъемник |
| F6 | 7,5 | Ремень безопасности, диагностика (DLC) |
| F7 | — | Не используется |
| F8 | 15 | Запуск |
| F9 | 15 | Передний дворник и омыватель |
| F10 | 10 | Задний стеклоочиститель |
| F11 | 7,5 | Система A / C, Дефростер |
| F12 | 7,5 | Фара головного света, STICS |
| F13 | — | Не используется |
| F14 | 7,5 | Аудио, OSRV Зеркало |
| F15 | 15 | Зажигалка |
| F16 | — | Не используется |
| F17 | 20 | Раздаточная коробка, блок управления раздаточной коробкой |
| F18 | 15 | Стоп-сигнал |
| F19 | 10 | Автоматический тормозной дифференциал (ABD) |
| F20 | 10 | Обогрев сиденья, Автоантенна |
| F21 | 10 | Система дверного замка |
| F22 | 15 | Топливный насос |
| F23 | 7,5 | Раздаточная коробка, блок управления раздаточной коробкой, блок управления трансмиссией |
| F24 | 10 | Реле защиты от перенапряжения, EGR |
| F25 | 7,5 | Лампа HLLD, B / UP |
| F26 | 10 | Лампа указателя поворота |
| F27 | 7,5 | BTSI, предварительный нагрев, блокировка переключения передач |
| F28 | 10 | Спидометр |
| F29 | 15 | ABS, ABD |
| F30 | 7,5 | Внутреннее зеркало заднего вида, круиз-контроль, иммобилайзер, кластер |
| F31 | 10 | Воздушная подушка |
| F32 | 7,5 | Подогрев сиденья |

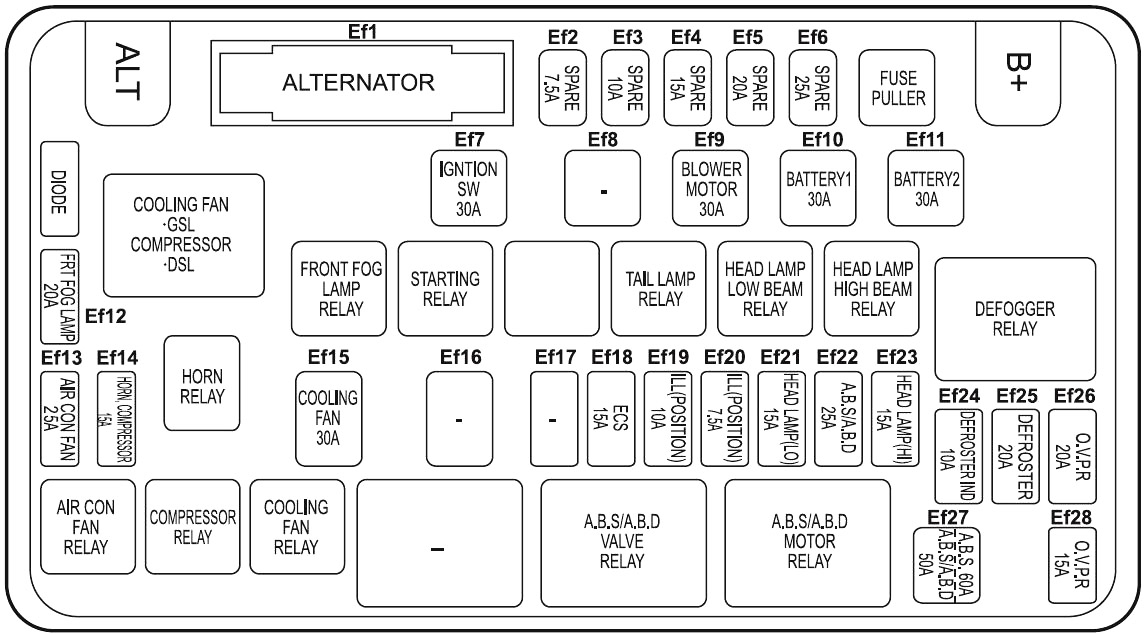

Блок предохранителей в моторном отсеке
Он находится рядом с бачком с тормозной жидкостью.
| № | А | Цепь защищена |
|---|---|---|
| Ef1 | 120 | Главный генератор — бензин |
| 80 | Главный генератор — Дизель | |
| Ef2 | 7,5 | Не используется |
| Ef3 | 10 | Не используется |
| Ef4 | 15 | Не используется |
| Ef5 | 20 | Не используется |
| Ef6 | 25 | Не используется |
| Ef7 | 30 | Зажигание SW |
| Ef8 | — | Не используется |
| Ef9 | 30 | Двигатель вентилятора |
| Ef10 | 30 | Батарея 1 (F1-F7) |
| Ef11 | 30 | Аккумулятор 2 (F17-F22) |
| Ef12 | 20 | Передняя противотуманная фара |
| Ef13 | 25 | Вентилятор конденсатора кондиционера |
| Ef14 | 15 | Звуковой сигнал, компрессор кондиционера |
| Ef15 | 30 | Охлаждающий вентилятор |
| Ef16 | — | Не используется |
| Ef17 | — | Не используется |
| Ef18 | — | Не используется |
| Ef19 | 10 | Освещение (положение) |
| Ef20 | 7,5 | Освещение (переключатель) |
| Ef21 | 15 | Фара головного света (LO) |
| Ef22 | 25 | ABS / автоматический тормозной дифференциал (ABD) |
| Ef23 | 15 | Фара головного света (HI) |
| Ef24 | 10 | Индикатор размораживания |
| Ef25 | 20 | Dsfroster |
| Ef26 | 20 | Реле защиты от перенапряжения |
| Ef27 | 60 | АБС |
| 50 | ABS / ABD | |
| Ef28 | 15 | Реле защиты от перенапряжения |

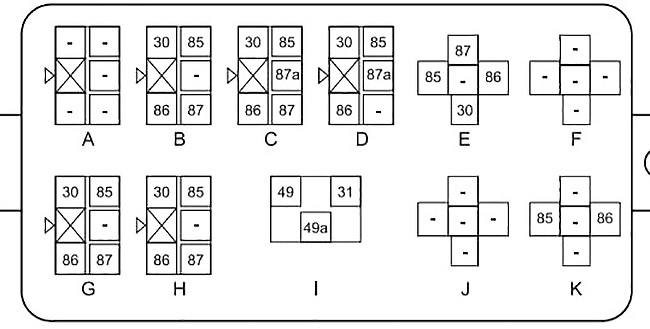

Блок реле
| № | Реле |
|---|---|
| А | Не используется |
| B | Нейтральное реле |
| C | Реле переднего стеклоочистителя |
| D | Дифференциальное реле автоматического тормоза |
| E | Реле топливного насоса |
| F | Не используется |
| грамм | Реле стеклоподъемника |
| ЧАС | Реле блокировки переключения передач |
| я | Устройство мигания |
| J | Реле заднего противотуманного фонаря |
| K | Резистор с диодом |
