Предохранители и реле Subaru B9 Tribeca (2006-2007)
Схемы относятся к указанным годам и вариантам Subaru B9 Tribeca (2006-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru B9 Tribeca 2006-2007 гг.
Предохранители прикуривателя (розетки) в Subaru Tribeca B9 Это предохранители № 13 (грузовой разъем) и № 15 (консольный разъем) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

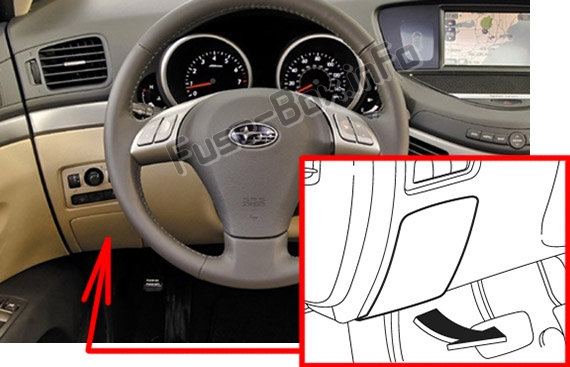

Расположение блока предохранителей
Он расположен за крышкой слева от руля.

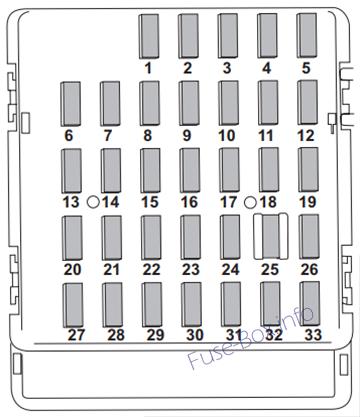

Схема блока предохранителей
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Разъем сцепного устройства прицепа |
| 2 | Пустой | |
| 3 | 15A | Дверной замок |
| 4 | 7.5A | Реле антиобледенителя переднего стеклоочистителя, люк в крыше |
| 5 | 7.5A | Комбинированный счетчик |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением, реле подогрева сидений |
| 7 | 15A | Комбинированный счетчик, встроенный блок |
| 8 | 20A | Стоп-сигнал |
| 9 | 20A | Обогрев зеркал, антиобледенитель переднего стеклоочистителя |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Блок автоматической коробки передач, Система подушек безопасности SRS (Sub), Блок управления двигателем, Встроенный блок |
| 13 | 20A | Грузовой разъем |
| 14 | 15A | Габаритный фонарь, Задний фонарь, Задний комбинированный фонарь |
| 15 | 20A | Консольный разъем |
| 16 | 10A | Освещение |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Резервный свет |
| 19 | 7.5A | Реле правой фары |
| 20 | Пустой | |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | 15A | Задний дворник, омыватель заднего стекла |
| 24 | 15A | Аудиоблок |
| 25 | 15A | Система подушек безопасности SRS (основная) |
| 26 | 7.5A | Реле стеклоподъемника |
| 27 | 15A | Задний вентилятор |
| 28 | 15A | Задний вентилятор |
| 29 | 15A | Противотуманные фары |
| 30 | 30A | Передний стеклоочиститель |
| 31 | 7.5A | Блок автокондиционера, Встроенный блок |
| 32 | 7.5A | Реле левой фары |
| 33 | 7.5A | Блок управления динамикой автомобиля |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

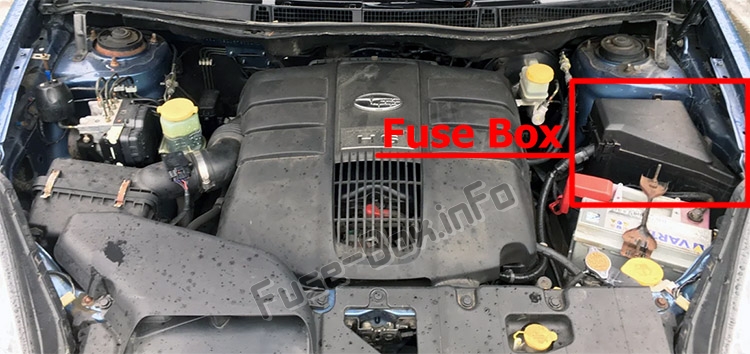

Расположение блока предохранителей

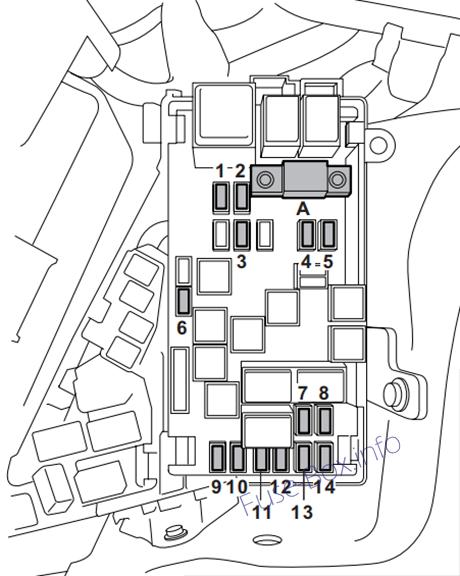

Схема блока предохранителей
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 30A | Блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор |
| 3 | 25A | Главный вентилятор |
| 4 | 15A | Фара (правая сторона) |
| 5 | 15A | Фара (левая сторона) |
| 6 | 20A | Резервное копирование |
| 7 | 15A | Horn |
| 8 | 25A | Обогрев заднего стекла |
| 9 | 15A | Топливный насос |
| 10 | 15A | Блок управления автоматической коробкой передач |
| 11 | 7.5A | Блок управления двигателем |
| 12 | 15A | Сигнал поворота и аварийной сигнализации |
| 13 | 20A | Переключатель парковки |
| 14 | 7.5A | Генератор |
