Предохранители и реле Subaru Crosstrek XV 2023-2025
Схемы относятся к указанным годам и вариантам Subaru Crosstrek XV 2023-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
В этой статье мы рассматриваем третье поколение Subaru Crosstrek (Субару Кросстрэк).XV), выпускается с:2023. Здесь вы найдёте схему блока предохранителей Субару Кросстрэк 2024 и 2025, информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Subaru Crosstrek / XV 2023-2025
Содержание
Блок предохранителей в салоне

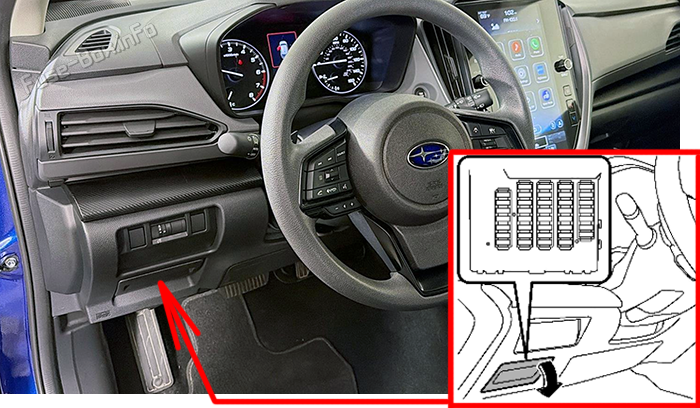

Расположение блока предохранителей
Взрывчатая панель расположена под приборной панелью, расположенной за блок предохранителей крышка на сиденье водителя. Чтобы снять обложку, вытащи ее.

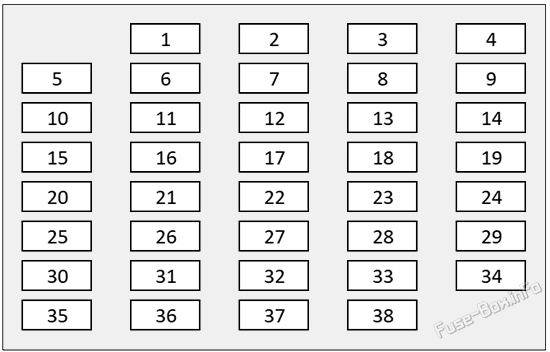

Схема блока предохранителей
| № | Ампы | Имя | Описание |
|---|---|---|---|
| 3 | 7.5A | IG | Питание нескольких цепей |
| 4 | 15A | AUDIO NAVI | Аудиосистема |
| 5 | 10A | IG B-2 | Питание нескольких цепей |
| 6 | 7.5A | METER IG (DCDC) | Комбинация приборов |
| 7 | 15A | 12V SOCKET | Прикуриватель / розетка 12 В |
| 8 | 10A | A/C IG | Кондиционирование воздуха |
| 9 | 7.5A | ACC | Питание нескольких цепей связи |
| 10 | 7.5A | IG B-1 | Питание нескольких цепей |
| 11 | 7.5A | EYE SIGHT (DCDC) | Технология помощи зрительному вращению |
| 12 | - | SPARE | резерв предохранитель |
| 13 | 7.5A | IG A-3 | Питание нескольких цепей |
| 14 | 7.5A | UNIT +B3 | UNIT +B3 |
| 15 | 5A | IG B-3 | Питание нескольких цепей |
| 16 | 7.5A | UNIT (DCDC) | UNIT (DCDC) |
| 17 | 7.5A | MIRROR ACC | Зеркало управления мощностью |
| 19 | 10A | IG A-2 | Питание нескольких цепей |
| 20 | 10A | SRS AIR BAG | Подушки безопасности |
| 21 | 7.5A | IG (DCDC) | Питание нескольких цепей |
| 22 | 10A | EYE SIGHT | Технология помощи зрительному вращению |
| 23 | 7.5A | IG A-4 | Питание нескольких цепей |
| 25 | 7.5A | UNIT +B4 | UNIT +B4 |
| 26 | 10A | BACK UP | Фонари заднего хода |
| 28 | 20A | TRAIL | Прицеп |
| 29 | 7.5A | AUDIO ACC (DCDC) | Аудиосистема |
| 31 | 7.5A | SMT (DCDC) | Умная ключевая система |
| 32 | 15A | MIRROR +B | Зеркало управления мощностью |
| 33 | 7.5A | KEY SW A | 4.7.5 Выключатель зажигания |
| 34 | 5A | A/C ACC (DCDC) | Кондиционирование воздуха |
| 35 | 5A | ILLUMI ONLY | ILLUMI ONLY |
| 36 | 7.5A | KEY SW B | 4.7.5 Выключатель зажигания |
| 37 | 15A | UNIT +B1 | UNIT +B1 |
| 38 | 5A | UNIT +B2 | UNIT +B2 |
Блок предохранителей в моторном отсеке

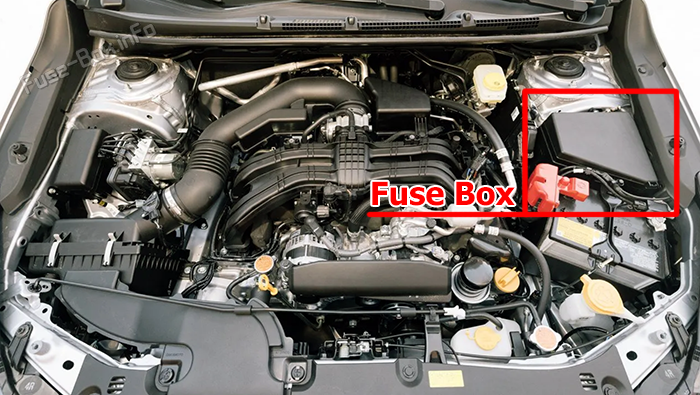

Расположение блока предохранителей
Основные блок предохранителей- размещен в моторном отделении. - Это не так.резерв В этой связи в ней хранятся предохранители и пусковые устройства.блок предохранителей Прикрытие.

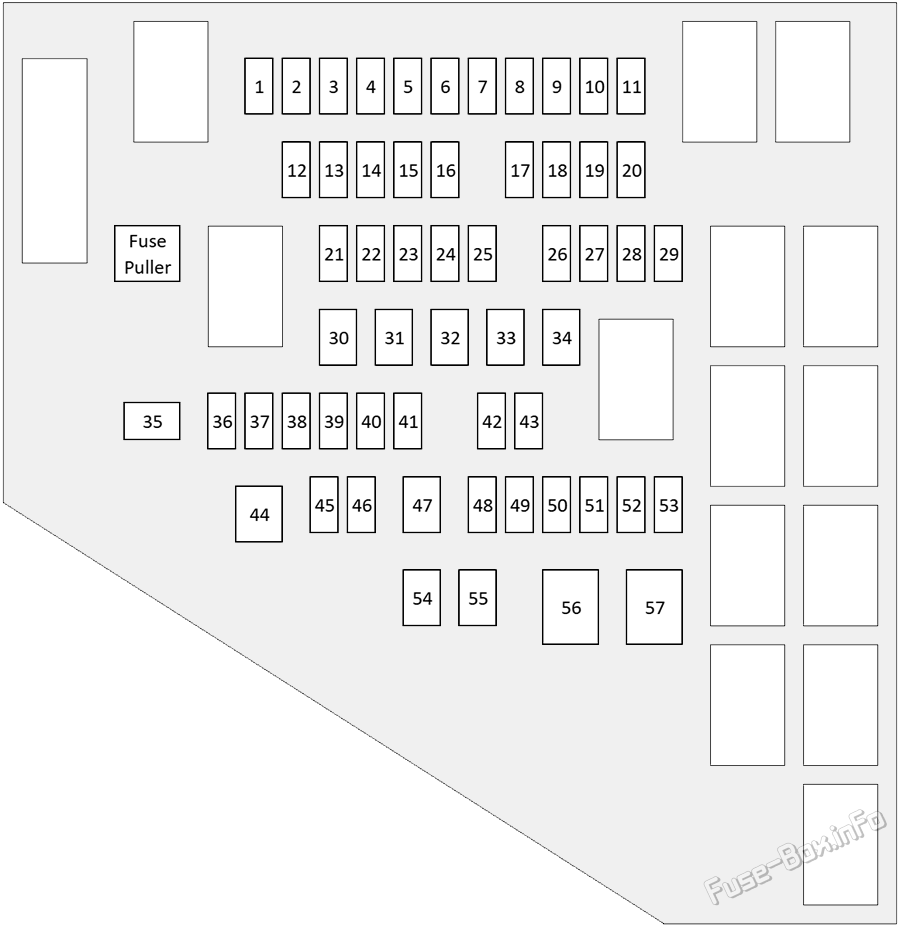

Схема блока предохранителей
| № | Ампы | Имя | Описание |
|---|---|---|---|
| 1 | 20A | D/L | Система замка дверей |
| 2 | 15A | MB-B2 | Блок основного кузова 2 |
| 3 | 7.5A | STOP | Стоп-сигналы |
| 4 | 20A | F/P | Топливный насос |
| 5 | 20A | JB-B | Автобус-комплекс |
| 7 | 7.5A | PU B/UP | Подготовьте блок питания |
| 8 | 10A | TAIL | Задние габаритные огни |
| 9 | 10A | MB-B1 | Блок основного кузова 1 |
| 10 | 7.5A | OBD | Бортовая диагностика |
| 11 | 15A | HAZARD | Аварийная световая сигнализация |
| 12 | 15A | TCU1 | Регулятор трансмиссии |
| 13 | 7.5A | CVT SSR | CVT Передача |
| 15 | 20A | O2 HTR | Датчик кислорода |
| 16 | 15A | E/G2 | Контроль за выбросами двигателя и их ограничение (EGR) |
| 17 | 7.5A | MB-IG1 | Главный орган |
| 18 | 7.5A | MB-IG2 | Зажигание основного кузова 2 |
| 19 | 10A | MB-IG3 | Зажигание основного кузова 3 |
| 20 | 7.5A | MB-IG4 | Главный орган |
| 21 | 30A | E/G1 | Контроль за выбросами двигателя и их ограничение (EGR) |
| 22 | 7.5A | E/G3 | Контроль за выбросами двигателя и их ограничение (EGR) |
| 23 | 15A | IG COIL | 3.2 Крутящий момент зажигания |
| 26 | 7.5A | START2 | Система запуска |
| 27 | 7.5A | START1 | Система запуска |
| 28 | 7.5A | DCM | Модуль передачи данных (телематическая система) |
| 29 | 7.5A | A/B+B | A/B+B |
| 30 | 20A | SBF No 5 | SBF No 5 |
| 31 | 30A | SBF No 4 | SBF No 4 |
| 33 | 30A | SBF No 2 | SBF No 2 |
| 34 | 20A | SBF No 1 | SBF No 1 |
| 36 | 25A | R.DEF | Обогреватель заднего стекла |
| 37 | 30A | F.WIP | Передние стеклоочистители |
| 38 | 10A | F -END | F -END |
| 39 | 30A | VDC SOL | Контроль за динамикой транспортного средства |
| 40 | 15A | DEICER | Обогреватель зоны покоя стеклоочистителей |
| 41 | 25A | MAIN FAN | вентилятор радиатора |
| 42 | 7.5A | HORN 2 | Звуковой сигнал |
| 43 | 7.5A | HORN 1 | Звуковой сигнал |
| 44 | 40A | SBF No 12 | SBF No 12 |
| 46 | 10A | MB-A | MB-A |
| 48 | 20A | BLOWER | AC Двигатель-дувомотор |
| 49 | 20A | BLOWER | AC Двигатель-дувомотор |
| 50 | 15A | R.WIP | Задний стеклоочиститель |
| 51 | 25A | SUB FAN | Двигатель с вентилятором охлаждения |
| 52 | 20A | HTR | Система кондиционирования |
| 53 | 30A | BACKUP | Фонари заднего хода |
| 54 | 30A | SBF No 11 | SBF No 11 |
| 55 | 30A | SBF No 10 | SBF No 10 |
| 56 | 80A | SBF No.09 | SBF No.09 |
| 57 | 80A | SBF No.08 | SBF No.08 |
