Предохранители и реле Subaru Impreza 2017-2019
Схемы относятся к указанным годам и вариантам Subaru Impreza 2017-2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Subaru Impreza 2017-2019.

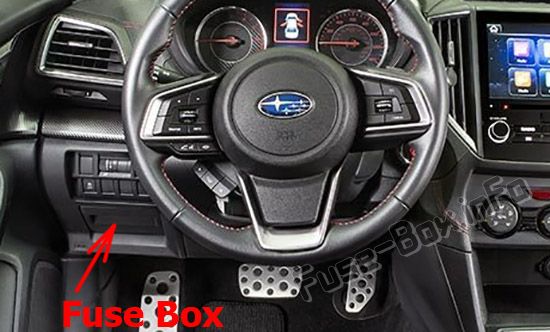

Пассажирский салон

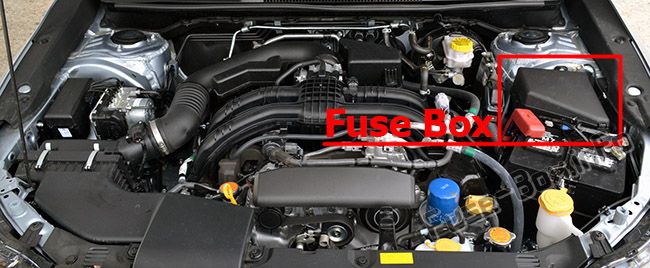

Моторного отсека
Схемы блока предохранителей
2017, 2018, 2019

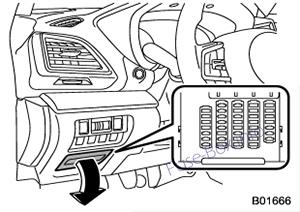

Приборная доска

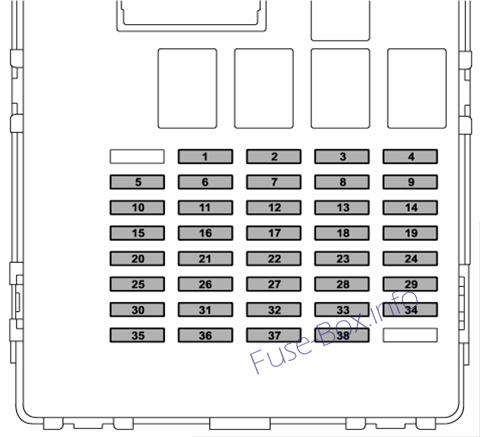

Назначение предохранителей в панели приборов
| № | Рейтинг усилителя | схема |
|---|---|---|
| 1 | пустой | |
| 2 | 20А | СИДЕНЬЕ ДЛЯ СИГАР / Ч |
| 3 | 7.5A | ИГ А-1 |
| 4 | 15А | АУДИО НАВИ |
| 5 | 15А | ИГ Б-2 |
| 6 | пустой | |
| 7 | 15А | РОЗЕТКА 12В |
| 8 | 15А | A / C IG |
| 9 | 7.5A | ACC |
| 10 | 7.5A | ИГ Б-1 |
| 11 | пустой | |
| 12 | пустой | |
| 13 | 7.5A | ИГ А-3 |
| 14 | 7.5A | БЛОК + B |
| 15 | 7.5A | МЕТР IG |
| 16 | пустой | |
| 17 | 7.5A | ЗЕРКАЛО |
| 18 | 7.5A | ЛАМПА IG |
| 19 | 10А | ИГ А-2 |
| 20 | 10А | ПОДУШКА БЕЗОПАСНОСТИ SRS |
| 21 | пустой | |
| 22 | 15А | STRG / Н |
| 23 | 10А | DRL |
| 24 | пустой | |
| 25 | пустой | |
| 26 | 10А | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 27 | Пусто (2017, 2018) 10A (2019) | A / C + B (2019) |
| 28 | 20А | TRAIL R.FOG |
| 29 | пустой | |
| 30 | пустой | |
| 31 | пустой | |
| 32 | 7.5A | ILLUMI |
| 33 | 7.5A | КЛЮЧ SW A |
| 34 | пустой | |
| 35 | пустой | |
| 36 | 7.5A | КЛЮЧ SW B |
| 37 | 7.5A | СТОП |
| 38 | 7.5A | ГЛАЗА |
Моторного отсека
Назначение предохранителей в моторном отсеке
| № | Рейтинг усилителя | схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 7.5A | РОГ 2 |
| 2 | 7.5A | РОГ 1 |
| 3 | 15А | H / L LO RH |
| 4 | 15А | H / L LO LH |
| 5 | 7.5A (2017, 2018) Пусто (2019) | ACTGS (2017-2018) |
| 6 | 10А | H / L HI RH |
| 7 | 10А | H / L HI LH |
| 8 | 10А | ХВОСТИК |
| 9 | 10А | ODS |
| 10 | 7.5A | OBD |
| 11 | 7.5A | PU B / UP |
| 12 | 30А | JB-Б |
| 13 | 15А | ОПАСНОСТИ |
| 14 | 20А | FUEL |
| 15 | 7,5 А / – | D-OP + B / пустой |
| 16 | 10А | MB-B |
| 17 | 15А | D / L |
| 18 | 10А | DCM |
| 19 | 20А | TCU |
| 20 | 7.5A | Вариатор SSR |
| 21 | 15А | IG COIL |
| 22 | 10А | AVCS |
| 23 | 10А | E / G2 |
| 24 | пустой | |
| 25 | пустой | |
| 26 | 20А | O2 HTR |
| 27 | 15А | E / G1 |
| 28 | пустой | |
| 29 | 30А | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 30 | 25А | R. DEF |
| 31 | 20А | AUDIO |
| 32 | 30А | VDC SOL |
| 33 | 25А | ГЛАВНЫЙ ВЕНТИЛЯТОР |
| 34 | 25А | ВЕНТИЛЯТОР |
| 35 | 10А | антиобледенитель |
| 36 | 15А | F. FOG (2017, 2018) F.FOG, AGS (2019) |
| 37 | 15А | НАДДУВ |
| 38 | 15А | НАДДУВ |
| 39 | пустой | |
| 40 | 30А | F. WIPER |
| 41 | 15А | F. WASH |
| 42 | 15А | Р. ВИПЕР |
| 43 | пустой | |
| 44 | пустой |
