Предохранители и реле Subaru WRX (2015-2018…)

Схемы относятся к указанным годам и вариантам Subaru WRX (2015-2018…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.

Расположение предохранителей Subaru WRX 2015-2018…

Расположение предохранителей Subaru WRX 2015-2018…

Предохранители прикуривателя (розетки) в Subaru WRX Это предохранители № 13 (розетка питания центральной консоли) и № 20 (розетка питания приборной панели) в блоке предохранителей панели приборов.

Расположение блока предохранителей

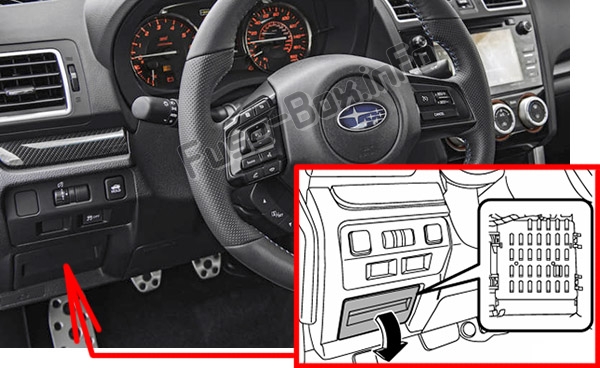

Пассажирский салон

Блок предохранителей находится за крышкой слева от рулевого колеса.Пассажирский салон

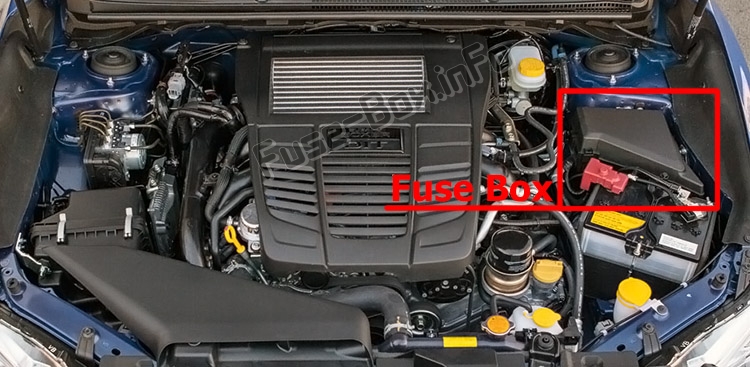

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке

Схемы блока предохранителей

2015, 2016, 2017

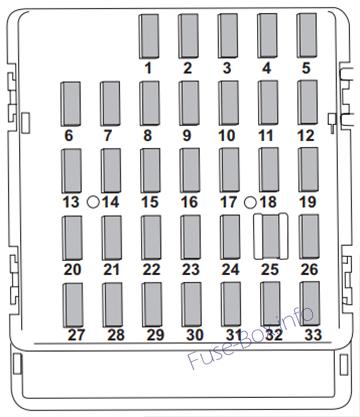

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2015, 2016, 2017)
№Номинал, АмперСхема
120A(Нет в наличии)
27.5AКомбинированный счетчик
315AДверной замок
410AРеле антиобледенителя переднего стеклоочистителя
5Пустой
67.5AЗеркала заднего вида с дистанционным управлением, реле подогрева сидений
710AКомбинированный счетчик, встроенный блок
87.5AСтоп-сигнал
97.5AАнтиобледенитель переднего стеклоочистителя
107.5AИсточник питания (батарея)
117.5AБлок указателей поворота
1215AБлок управления коробкой передач, Блок управления двигателем, Встроенный блок
1320AРозетка для аксессуаров (центральная консоль)
1410AГабаритный свет, Задний фонарь, Задний комбинированный фонарь
1510AОсвещение багажника, Keyless блок
167.5AОсвещение
1715AПодогрев сидений
1810AРезервный свет
19-Дневные ходовые огни
2010AДополнительная розетка (приборная панель)
217.5AРеле стартера
2210AКондиционер, катушка реле обогрева заднего стекла
23Пустой
2410AАудиоблок, Навигационная система (при наличии)
2515AСистема подушек безопасности SRS
267.5AРеле стеклоподъемников, реле главного вентилятора радиатора
2715AВентилятор
2815AВентилятор
2910AПротивотуманные фары
30Пустой
317.5AБлок автокондиционера, Встроенный блок
327.5AВыключатель сцепления, блок управления блокировкой рулевого управления
337.5AБлок управления динамикой автомобиля

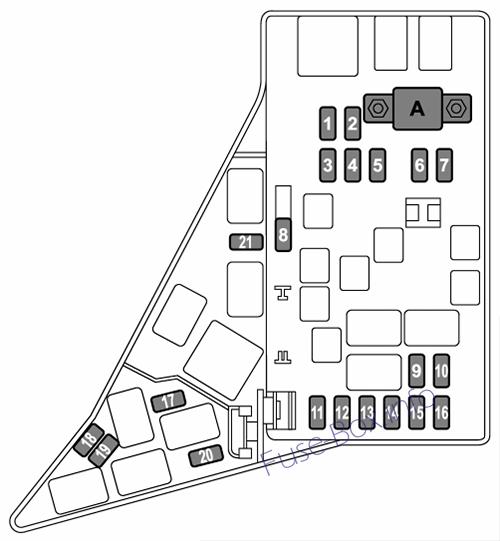

Моторный отсек (СТИ)

Моторный отсек (СТИ)

Назначение предохранителей в моторном отсеке (СТИ - 2015, 2016, 2017)
№Номинал, АмперСхема
AГлавный предохранитель
130AБлок ABS, блок управления динамикой автомобиля
225AГлавный вентилятор (вентилятор охлаждения)
325AВспомогательный вентилятор (вентилятор охлаждения)
4Пустой
525AАудио
630AФара (ближний свет)
715AФара (дальний свет)
820AРезервное копирование
915AHorn
1025AОбогрев заднего стекла, обогрев зеркал
1115AТопливный насос
1210AБлок управления коробкой передач
137.5AБлок управления двигателем
1415AСигнал поворота и аварийной сигнализации
1515AХвост и реле освещения
167.5AГенератор
17Пустой
1820AИнъекция
1915AФара (ближний свет — правая)
2015AФара (ближний свет - левая)
2110AКомбинированный клапан вторичного воздуха

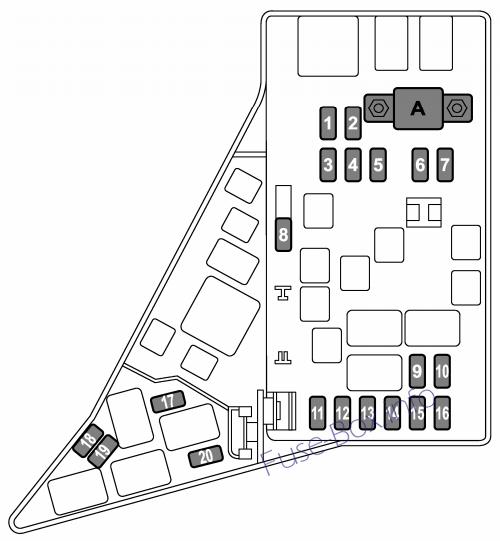

Моторный отсек (кроме STI)

Моторный отсек (кроме STI)

Назначение предохранителей в моторном отсеке (Кроме СТИ - 2015, 2016, 2017)
№Номинал, АмперСхема
AГлавный предохранитель
130AБлок ABS, блок управления динамикой автомобиля
225AГлавный вентилятор (вентилятор охлаждения)
325AВспомогательный вентилятор (вентилятор охлаждения)
4Пустой
525AАудио
630AФара (ближний свет)
715AФара (дальний свет)
820AРезервное копирование
915AHorn
1025AОбогрев заднего стекла, обогрев зеркал
1115AТопливный насос
1220AБлок управления коробкой передач
137.5AБлок управления двигателем
1415AСигнал поворота и аварийной сигнализации
1515AХвост и реле освещения
167.5AГенератор
17Пустой
1820AИнъекция
1915AФара (ближний свет — правая)
2015AФара (ближний свет - левая)

2018

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2018)
№Номинал, АмперСхема
120AR.FOG TRAIL
27.5AМЕТР ИГ
315AЗАМОК
410AIG2
5Пустой
67.5AMIR
715AЕДИНИЦА+В
87.5ASTOP
97.5AУСТРОЙСТВО СТЕКЛООЧИСТИТЕЛЯ
107.5AД-ОП+Б
117.5AПОВЕРНУТЬ ИГ
1215AБЛОК IG1
1320AВИЛКА 12 В
1410AЗАЗОР ХВОСТА
1510AБКУП+Б
167.5AILM
1715AСЕАТ ХТР
1810AЛАМПА ИГ
19Пустой
2010AСИГАРА
2110AНАЧАЛО
227.5AКондиционер ИГ
23Пустой
2410AАУДИО НАВИ
2515AПОДУШКА БЕЗОПАСНОСТИ SRS
267.5AIG1
2715AВОЗДУХОДУВКА
2815AВОЗДУХОДУВКА
2915AФ.ВОГ
30Пустой
317.5AACC
327.5AЗАМОК СТР.
337.5AБЛОК IG2

Моторный отсек (СТИ)

Моторный отсек (СТИ)

Назначение предохранителей в моторном отсеке (СТИ - 2018)
№Номинал, АмперСхема
AГлавный предохранитель
130AАБС СОЛ
225AГЛАВНЫЙ ВЕНТИЛЯТОР
325AВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР
4Пустой
525AАУДИОУСИЛИТЕЛЬ
630AВ/Н LO
715AH/L HI
820AРЕЗЕРВНОЕ КОПИРОВАНИЕ
915AHORN
1025AR.DEF
1115AТОПЛИВ ПИ, П
1210A(Блок управления коробкой передач)
137.5AЭГИ+В
1415AОПАСНОСТЬ
1515AОСВЕЩЕНИЕ
167.5AАЛЬТ-С
17Пустой
1820AINJ
1915AВ/Н НГ ПРАВ
2015AВ/Н НИ ЛЕВ
2110AВОЗДУШНАЯ РЕЗКА
227.5A(телематика)

Моторный отсек (кроме STI)

Моторный отсек (кроме STI)

Назначение предохранителей в моторном отсеке (Кроме СТИ - 2018)
№Номинал, АмперСхема
AГлавный предохранитель
130AАБС СОЛ
225AГЛАВНЫЙ ВЕНТИЛЯТОР
325AВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР
4Пустой
525AАУДИОУСИЛИТЕЛЬ
630AВ/Н LO
715AH/L HI
820AРЕЗЕРВНОЕ КОПИРОВАНИЕ
915AHORN
1025AR.DEF
1115AТОПЛИВ ПИ, П
1210A(Блок управления коробкой передач)
137.5AЭГИ+В
1415AОПАСНОСТЬ
1515AОСВЕЩЕНИЕ
167.5AАЛЬТ-С
17Пустой
1820AINJ
1915AВ/Н НГ ПРАВ
2015AВ/Н НИ ЛЕВ
