Предохранители и реле Suzuki Aerio 2001-2008
Схемы относятся к указанным годам и вариантам Suzuki Aerio 2001-2008. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Оглавление

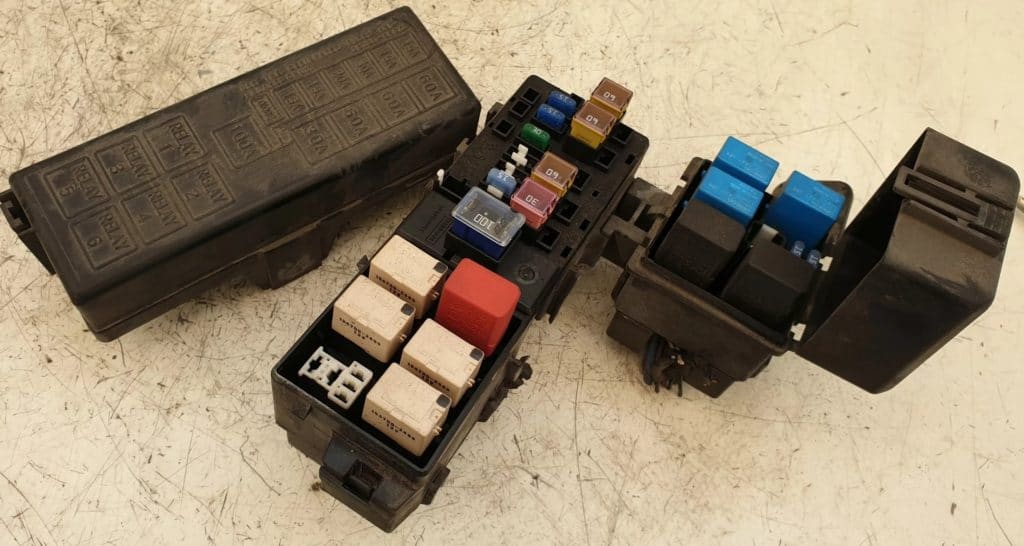

Моторного отсека
Он находится рядом с аккумулятором, под защитной крышкой, на которую будет нанесена диаграмма тока.

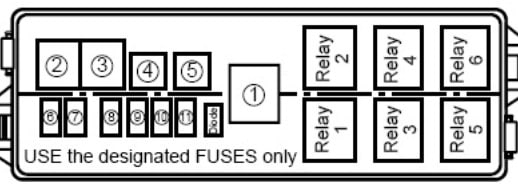

Диаграмма
Назначение
- Аккумулятор 80А, генератор, все цепи
- 60А Замок зажигания
- Блок предохранителей 60A, блок предохранителей в моторном отсеке
- 60А АБС. Блок привода и управления
- Реле вентилятора 30А
- 15A Комбинация приборов, фара — правая фара (R)
- 15A Фара — левая фара (L)
- 30A Реле управления вентилятором радиатора №1 Реле управления вентилятором радиатора №2
- 20A Реле компрессора, реле вентилятора кондиционера
- 15А Главное реле
- 15A Выключатель стоп-сигнала

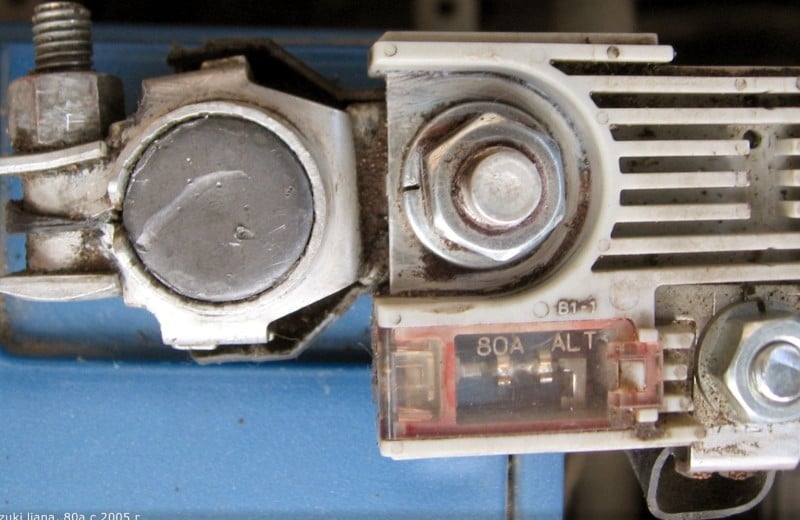

Отдельно на клемме аккумулятора может стоять главный распределительный предохранитель.
Пассажирский салон

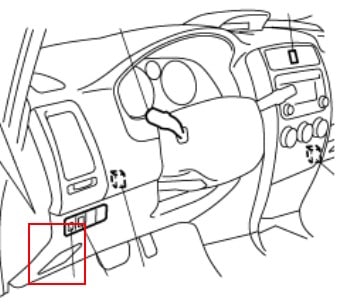

Находится под приборной панелью со стороны водителя, за защитной крышкой.

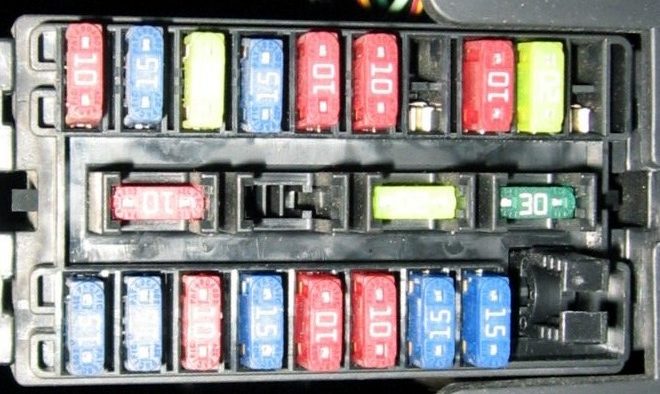

Фото для примера

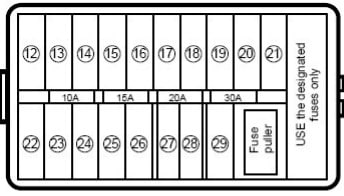

Диаграмма
Обозначение
| 12 | 10A Реле компрессора, реле вентилятора кондиционера, переключатель обогрева зеркал, реле двигателя вентилятора, реле двигателя вентилятора (Hi) |
|---|---|
| 13 | 15А Подогрев сиденья |
| 14 | 20A Выключатель обогрева заднего стекла (универсал) или реле обогрева заднего стекла |
| 15 | 15A ECM, разъем данных, комбинация приборов, прожекторы, внутреннее освещение, освещение багажника, стереосистема, TCM |
| 16 | 10A Задний противотуманный фонарь, переключатель заднего противотуманного фонаря, контроллер заднего противотуманного фонаря |
| 17 | 10А Сигнализация |
| 18 | 15А Резерв |
| 19 | 10А Реле H/T (Фара/Хвост) или Габариты (Хвост), подсветка приборов и номерных знаков |
| 20 | 20А Центральный замок |
| 21 | резерв |
| 22 | 15А Электронный блок управления SRS |
| 23 | 15А Генератор, катушки зажигания |
| 24 | 10A Контроллер дверного замка, выключатель аварийного освещения, выключатель фонаря заднего хода, датчик переключения передач, режим ручки, переключатель режима управления |
| 25 | 15A Стеклоочистители, электродвигатель стеклоочистителя, исполнительный механизм регулировки положения фар (левый), исполнительный механизм регулирования положения фар (правый), переключатель положения фар, комбинация переключателей, реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя |
| 26 | 10А электронный блок управления АБС |
| 27 | 10А Комбинация приборов |
| 28 | 15А Предохранитель прикуривателя, Блок питания переключателя зеркал, Магнитола, Антенный усилитель |
| 29 | 15A разъем питания для аксессуаров |
Предохранитель №28 на 15А отвечает за прикуриватель.

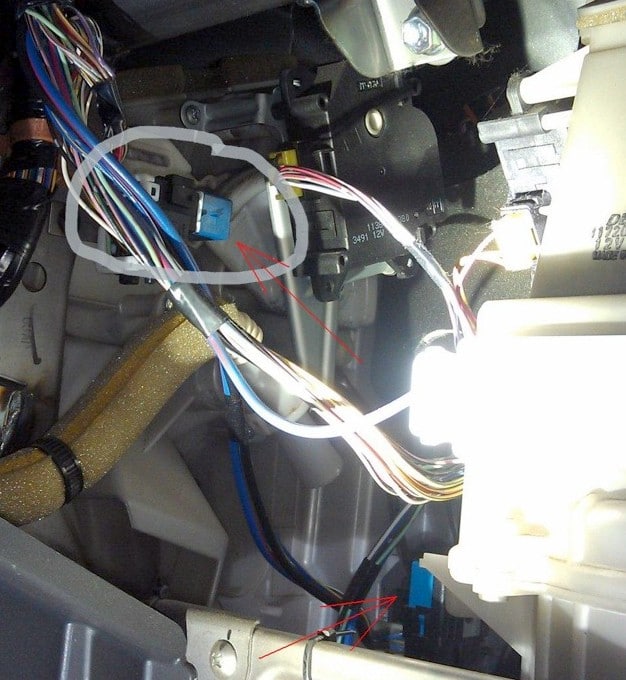

Отдельно, вне коробки, под панелью могут быть какие-то реле: реле обогрева заднего стекла (зеленое), реле вентилятора отопителя и другие, а также предохранитель стеклоподъемников и блока управления ГУР — на 30А.
