Предохранители и реле Suzuki Alto 2009-2014
Схемы относятся к указанным годам и вариантам Suzuki Alto 2009-2014. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
В этой статье мы рассматриваем седьмое поколение Сузуки Альто, полученное из 2009 в адрес 2014. Здесь вы найдёте схему блока предохранителей Сузуки Альто 2009, 2010, 2011, 2012, 2013 и 2014, информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Suzuki Alto 2009-2014
Содержание
Блок предохранителей в салоне

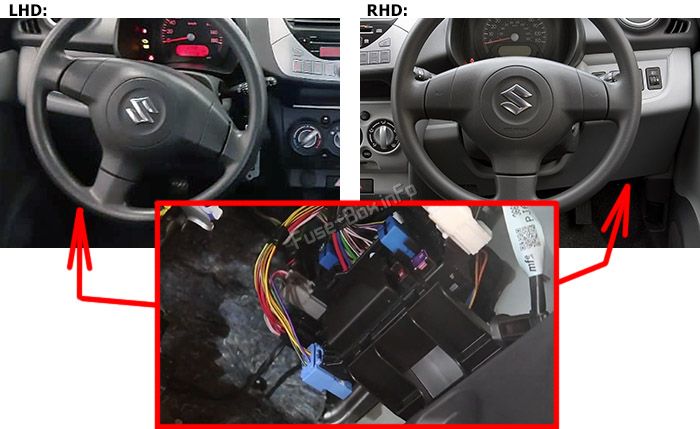

Расположение блока предохранителей
- Это не так.блок предохранителей расположен под стороной приборной панели. Удалить блок предохранителей Прикрывать, дав на оба конца и стянув крышку.

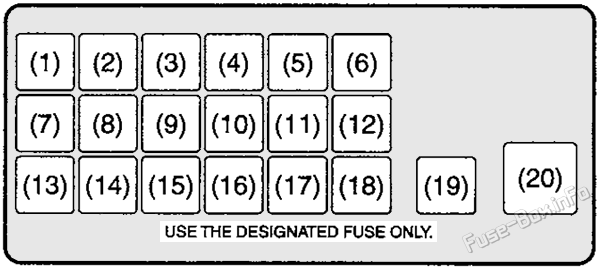

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 1 | 10A | Остановить свет |
| 2 | 30A | Двигатель-вытяжитель |
| 3 | 10A | ST SIG |
| 4 | 15A | Дополнительные |
| 5 | 10A | Задний противотуманный огонь |
| 6 | 10A | Маяк для гвоздей |
| 7 | 10A | Световой огонь |
| 8 | 10A | ABS/ESP |
| 9 | 10A | Метер |
| 10 | 15A | 3.2 Крутящий момент зажигания |
| 11 | 20A | Проволока/посуда |
| 12 | 10A | Теплоприбор |
| 13 | 10A | IG1 SIG |
| 14 | 10A | Подушки безопасности |
| 15 | - | - |
| 16 | 20A | Замок двери |
| 17 | 15A | Хорн/Хазард |
| 18 | 20A | Задний дефогратор |
| 19 | 10A | Купол |
| 20 | 30A | Окно мощности |
Блок предохранителей в моторном отсеке

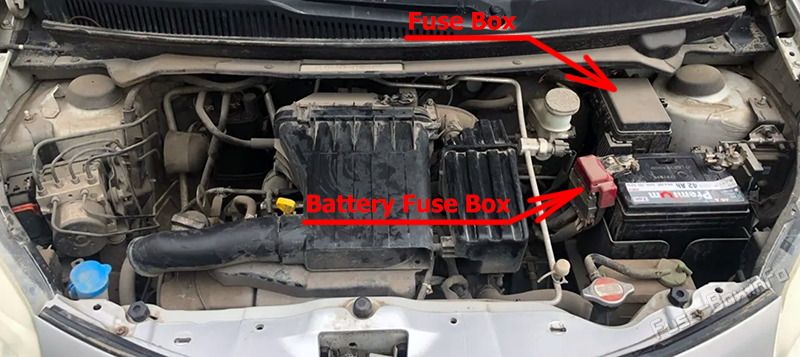

Расположение блока предохранителей

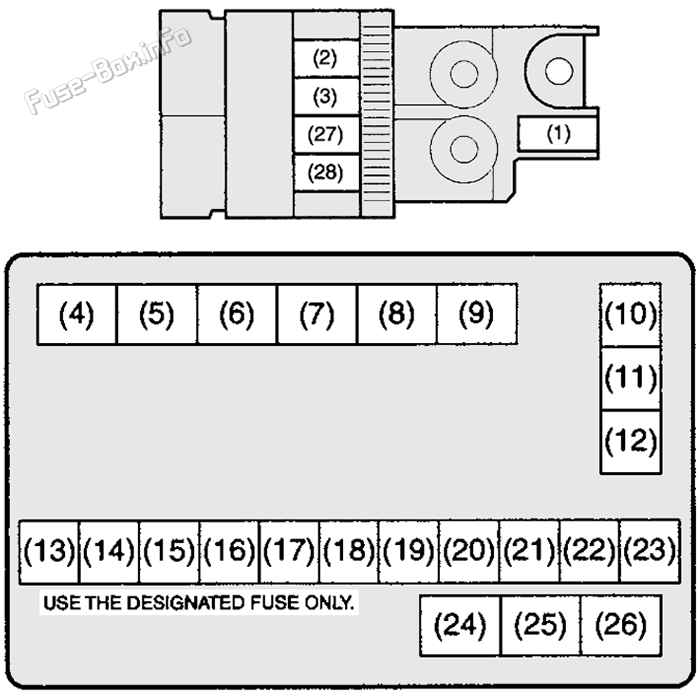

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 1 | 80A | Вся электрическая нагрузка |
| 2 | 50A | Купол, лампочка, задний дефотгер, дверной замок |
| 3 | 50A | Окно, тепловая установка, проволочный протектор, зажигание |
| 4 | Передняя противотуманная фара | |
| 5 | Запуск механического реле | |
| 6 | Пробел | |
| 7 | Автоматическое трансксальное реле | |
| 8 | Реле воздушного компрессора | |
| 9 | Пробел | |
| 10 | 30A | ABS модуль управления 2 |
| 11 | 40A | 6.7.7 Управление с механическим приводом |
| 12 | 40A | ABS модуль управления 1 |
| 13 | 30A | 4.7.5 Выключатель зажигания |
| 14 | 10A | Воздушный компрессор |
| 15 | - | - |
| 16 | 20A | Передний противотуманный огонь |
| 17 | 30A | вентилятор радиатора |
| 18 | 15A | Автоматическая передача |
| 19 | 15A | Фара (налево) |
| 20 | 15A | Фара (справа) |
| 21 | - | - |
| 22 | 30A | Запуск двигателя |
| 23 | 15A | Впрыск топлива |
| 24 | вентилятор радиатора реле | |
| 25 | Реле топливного насоса | |
| 26 | Главное реле | |
| 27 | 80A | Флаговол, воздушный компрессор, передний противотуманный огонь,вентилятор радиатора |
| 28 | 80A | Рулевое управление,ABS |
