Предохранители и реле Toyota 4runner N280 2020-2024
Схемы относятся к указанным годам и вариантам Toyota 4runner N280 2020-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье мы рассматриваем Тойоту 4-го поколения (Toyota 4 Runner).N280), изготовленные из 2020 в адрес 2024. Здесь вы найдёте схему блока предохранителей Toyota 4 Runner 2020, 2021, 2022, 2023, 2024 и 2025, информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Toyota 4Runner 2020-2024
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

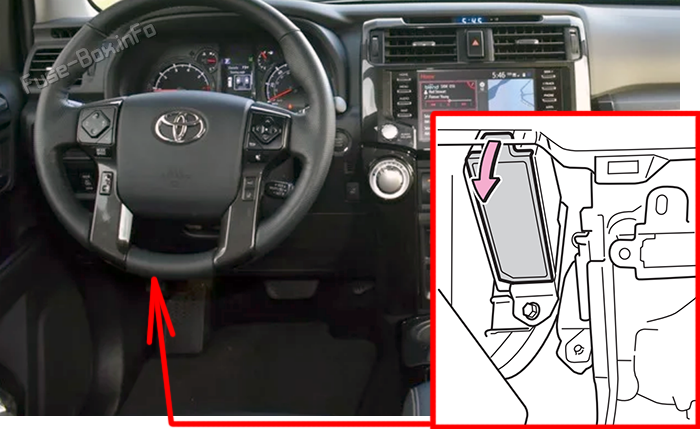

Расположение блока предохранителей
За приборной доской находится предохранитель.

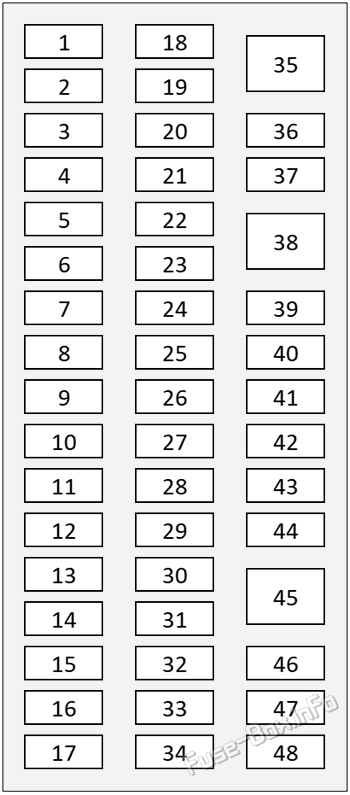

Схема блока предохранителей
| № | Ампы | Имя | Описание |
|---|---|---|---|
| 1 | 10A | TAIL | Задние габаритные огни |
| 2 | 7.5A | PANEL | Огни на панели приборов |
| 3 | 10A | IGN | 6.13.1 Зажигание |
| 4 | 10A | IGN NO.2 | 6.13.1 Зажигание |
| 5 | 7.5A | METER | Комбинация приборов |
| 6 | 20A | AVS | AVS |
| 7 | 10A | KDSS | KDSS |
| 8 | 20A | 4WD | Вся система привода колес |
| 9 | 10A | A/BAG IG2 | Подушки безопасности |
| 10 | 10A | IGN NO.3 | 6.13.1 Зажигание |
| 11 | 7.5A | FOG RR | Задние противотуманные огни |
| 13 | 7.5A | AM1 | Система запуска |
| 14 | 10A | STRG HTR | Подогрев рулевого колеса |
| 15 | 7.5A | OBD | Бортовая диагностика |
| 16 | 7.5A | A/C | Кондиционирование воздуха |
| 17 | 10A | DOOR B | Система замка дверей |
| 18 | 7.5A | DCM | Модуль передачи данных (телематическая система) |
| 19 | 10A | ECU-B NO.2 | 4.3.1 Блок управления двигателем |
| 20 | 7.5A | SMART | Умная ключевая система |
| 21 | 20A | RAD NO.1 | Аудиосистема |
| 22 | 15A | HAZ | Аварийная световая сигнализация |
| 23 | 10A | ECU-B NO.3 | 4.3.1 Блок управления двигателем |
| 24 | 10A | COOLING | COOLING |
| 25 | 10A | ECU-IG NO.3 | 4.3.1 Блок управления двигателем |
| 26 | 15A | WSH RR | Задний стеклоочиститель |
| 27 | 15A | WIP RR | Задний стеклоочиститель |
| 28 | 25A | DOOR D | DOOR D |
| 29 | 25A | S/ROOF | Крыша |
| 30 | 10A | TOWING BKUP | Огни прицепов |
| 31 | 10A | BKUP LP | Фонари заднего хода |
| 32 | 10A | ECU-IG NO.2 | 4.3.1 Блок управления двигателем |
| 33 | 10A | IG1 | Питание нескольких цепей |
| 34 | 10A | ECU-IG NO.1 | 4.3.1 Блок управления двигателем |
| 36 | 25A | DOOR R/L | Задняя левая дверь |
| 37 | 30A | P/SEAT F/L | 5.7.7 Механические сиденья |
| 39 | 25A | DOOR P | DOOR P |
| 40 | 30A | WIPER | Стеклоочистители |
| 41 | 30A | RAD NO.2 | Аудиосистема |
| 42 | 30A | AMP | Аудиосистема |
| 43 | 20A | S/HTR FR | Обогреватель переднего сиденья |
| 44 | 20A | WASHER | Омыватель ветрового стекла |
| 45 | 30A | P/SEAT F/R | Мощные сиденья (для высокотекущих) |
| 46 | 25A | DOOR R/R | Задняя правая дверь |
| 47 | 15A | P/OUTLET | Прикуриватель / розетка 12 В |
| 48 | 7.5A | ACC | Питание нескольких цепей связи |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

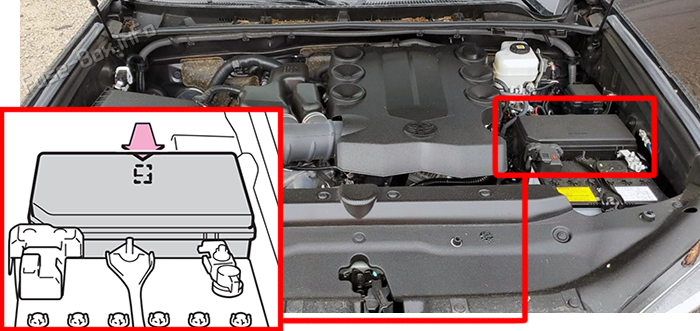

Расположение блока предохранителей
Засунь в закладку и сними крышку.

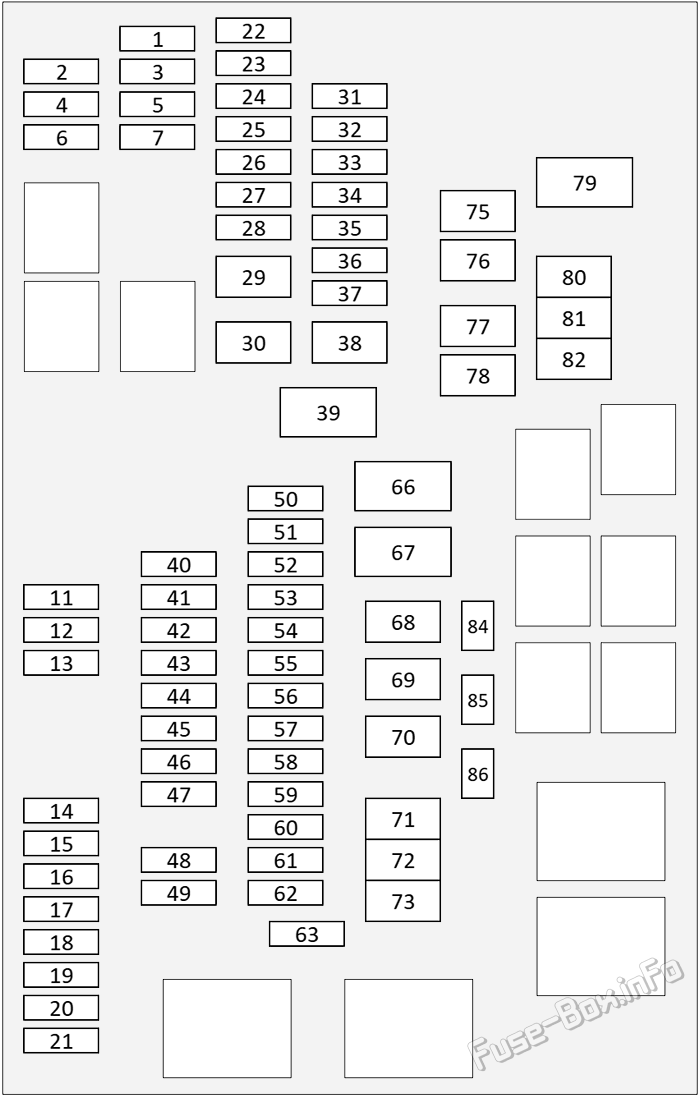

Схема блока предохранителей
| № | Ампы | Имя | Описание |
|---|---|---|---|
| 3 | 7.5A | EFI NO.2 | Многопортовая система впрыска топлива |
| 11 | 25A | EFI-MAIN NO.1 | Многопортовая система впрыска топлива |
| 13 | 20A | A/F | Датчик отношения воздуха к топливу |
| 15 | 10A | INJ | 3.2.3.3 Топливные инжекторы |
| 16 | 10A | INJ NO.3 | 3.2.3.3 Топливные инжекторы |
| 17 | 20A | IG2 | Питание нескольких цепей |
| 20 | 10A | AI VSV | AI VSV |
| 21 | 10A | AIR PMP HTR | AIR PMP HTR |
| 22 | 30A | SUB BATT | SUB BATT |
| 23 | 10A | STOP | Стоп-сигналы |
| 24 | 10A | MIR HTR | Зеркало-греватель |
| 25 | 30A | TOWING BRK | Тормоза прицепов |
| 26 | 20A | DEICER | Обогреватель зоны покоя стеклоочистителей |
| 27 | 10A | A/C COMP | Компрессор для кондиционирования воздуха |
| 31 | 7.5A | P/OUTLET NO.2 | Прикуриватель / розетка 12 В |
| 33 | 10A | FOG FR | Передние противотуманные огни |
| 35 | 30A | TOWING TAIL | Огни прицепов |
| 36 | 30A | DOOR BACK | DOOR BACK |
| 37 | 30A | DEF | Обогреватель заднего стекла |
| 39 | 140A | ALT | Система зарядки и аккумуляторная батарея |
| 41 | 10A | H-LP LH | Лобовой фара |
| 42 | 10A | H-LP RH | Правый фара |
| 45 | 10A | H-LP LH-LO | Лобовой луч ближнего света |
| 46 | 10A | H-LP RH-LO | Ловушка правой руки |
| 48 | 10A | DOME | Свет и внутренний свет |
| 49 | 10A | ECU-B | 4.3.1 Блок управления двигателем |
| 51 | 10A | HORN | Звуковой сигнал |
| 53 | 30A | PRB | PRB |
| 54 | 10A | S-HORN | Предохранение от рогов/против угона |
| 55 | 10A | ETCS | 3.3.1 Электронная система управления дроссельной заслонкой |
| 56 | 15A | STRG LOCK | 6.11.9 Замок рулевого управления |
| 57 | 7.5A | ALT-S | Система зарядки и аккумуляторная батарея |
| 58 | 10A | ODS | Система обнаружения пассажиров (воздухоподъемность) |
| 59 | 20A | H-LP HI | Луч дальнего света |
| 61 | 25A | D/L NO.1 | Система замка дверей |
| 63 | SHORT PIN | SHORT PIN | Подключение короткой цепи или соединение плавки для отключения тока |
| 68 | 50A | J/B-B | Автобус-комплекс |
| 69 | 30A | ST | Система запуска |
| 70 | 50A | AIR PMP | AIR PMP |
| 71 | 30A | TOWING | Огни прицепов |
| 72 | 30A | ABS NO.2 | Антиблокировочная тормозная система |
| 73 | 50A | ABS NO.1 | Антиблокировочная тормозная система |
| 76 | 50A | PTC HTR NO.1 | Дополнительный обогревательный прибор |
| 78 | 30A | PTC HTR NO.2 | Дополнительный обогревательный прибор |
| 79 | 80A | 400W INV | розетка питания (DC/AC (обратный) |
| 80 | 30A | PTC HTR NO.3 | Дополнительный обогревательный прибор |
| 82 | 50A | HTR | Система кондиционирования |
| 84 | 10A | SPARE | резерв предохранитель |
| 85 | 15A | SPARE | резерв предохранитель |
| 86 | 25A | SPARE | резерв предохранитель |
