Предохранители и реле Volvo 240 и 260 1974-1993
Схемы относятся к указанным годам и вариантам Volvo 240 и 260 1974-1993. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Оглавление
Блок предохранителей в салоне

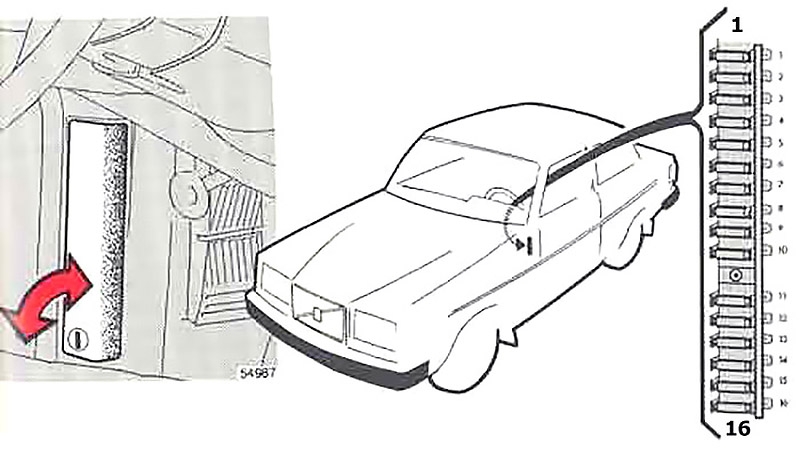

Панель предохранителей находится за крышкой в пространстве для ног слева.
| № | Функция | А |
|---|---|---|
| 1 | Прикуриватель, боковые зеркала с электроприводом, радио, стеклоочиститель / омыватель задней двери, круиз-контроль (регулятор), антенна с электроприводом | 8 |
| 2 | Стеклоочиститель / омыватель ветрового стекла, звуковой сигнал | 16 |
| 3 | Нагреватель воздуходувки | 25 |
| 4 | Насос подачи топлива | 8 |
| 5 | Обогрев заднего стекла | 16 |
| 6 | Главный топливный насос | 16 |
| 7 | Стоп-сигналы, переключатель круиз-контроля | 8 |
| 8 | Освещение салона, Освещение перчаточного ящика, Освещение багажника, Освещение моторного отсека, Центральный замок, Электрическая радиоантенна | 8 |
| 9 | Мигатели аварийной сигнализации, индикатор переключения передач | 8 |
| 10 | Оконные подъемники | 16 |
| 11 | 4-я передача (АКПП), подогрев сидений | 16 |
| 12 | Задний фонарь, стеклоподъемники (реле), кондиционер (с управлением вентилятором), запотевание заднего стекла (реле) | 8 |
| 13 | Приборы, Контрольные лампы ремня безопасности, Указатели поворота, Система впрыска топлива (реле) | 8 |
| 14 | Задние противотуманные фары | 8 |
| 15 | Стояночные огни (левая сторона), Подсветка номерного знака | 8 |
| 16 | Стояночные огни (правая сторона), Подсветка приборов и органов управления, Звонок фар | 8 |
| 17 | Хранение запасных предохранителей | — |
Дополнительные предохранители
| Описание | Место расположения |
|---|---|
| Предохранитель лопастного типа, обслуживающий систему впрыска топлива LH-jetronic | Находится на левой колесной арке возле катушки зажигания. |
Реле

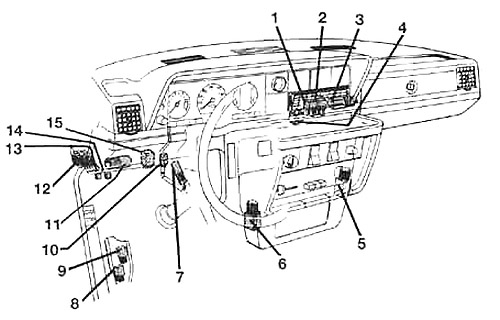

| № | Функция |
|---|---|
| 1 | Реле открывания центрального замка двери |
| 2 | Реле открывания центрального замка двери |
| 3 | Реле повышающей передачи |
| 4 | Реле стеклоподъемника (1980 г. и позже) |
| 5 | Реле кондиционера |
| 6 | Реле указателя поворота |
| 7 | Реле задержки времени освещения салона |
| 8 | Реле прерывистого режима стеклоочистителя |
| 9 | Реле прерывания работы стеклоочистителя |
| 10 | Реле обогревателя заднего стекла |
| 11 | Датчик неисправности лампы накаливания |
| 12 | Реле топливного насоса |
| 13 | Реле задних противотуманных фар (1986 г. и позже) |
| 14 | Реле главного освещения (1985 г. и позже) |
| 15 | Реле напоминания о ремне безопасности |
