Предохранители и реле Volvo V60 (2011-2014)
Схемы относятся к указанным годам и вариантам Volvo V60 (2011-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo V60 2011-2014 гг.
Предохранители прикуривателя (розетка) в Volvo V60 являются предохранитель № 22 (розетка 12 В, туннельная консоль) в блоке предохранителей «А» под перчаточным ящиком и предохранитель № 7 (розетка 12 В, багажное отделение) в блоке предохранителей в грузовом отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

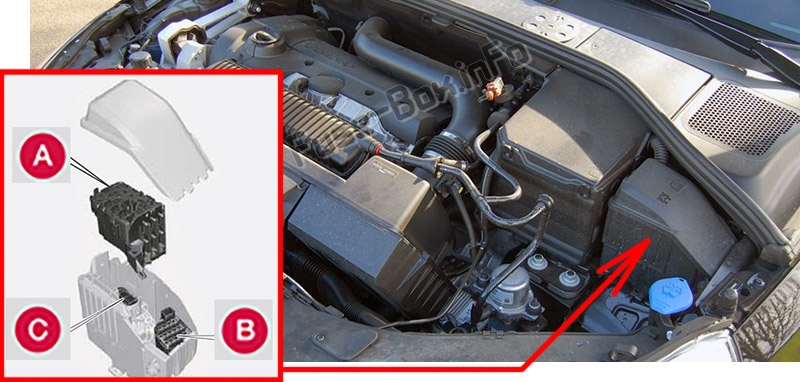

1) Моторный отсек

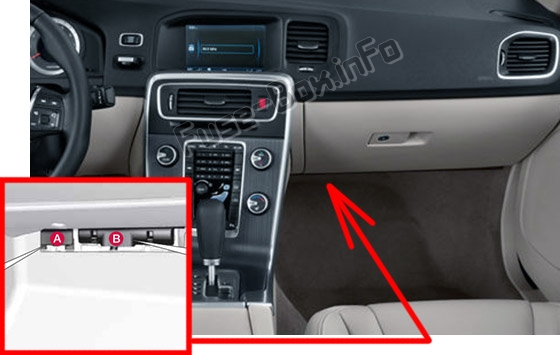

2) Под перчаточным ящиком Fusebox A (Общие предохранители)
3) Блок предохранителей B под перчаточным ящиком (предохранители модуля управления)
Блоки предохранителей расположены за облицовкой.

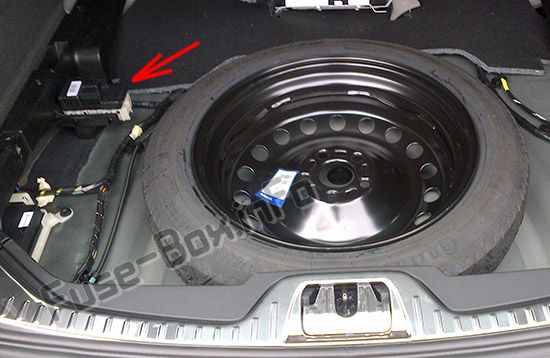

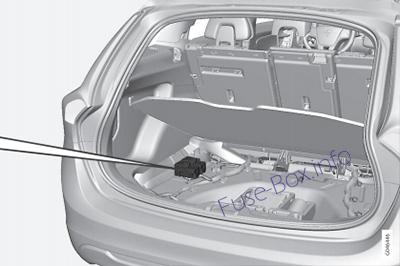

4) Багажное отделение (под полом)

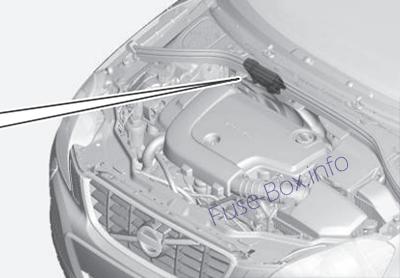

5) Холодная зона моторного отсека (только Start/Stop)
Схемы блока предохранителей
Схемы блока предохранителей
2011

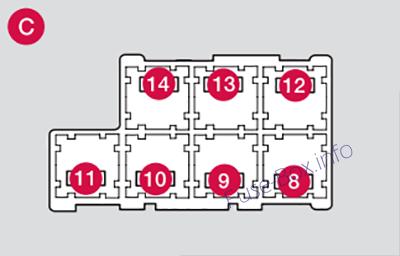

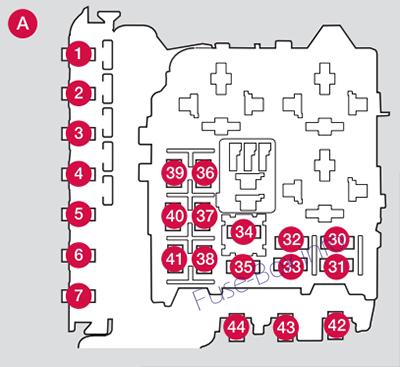

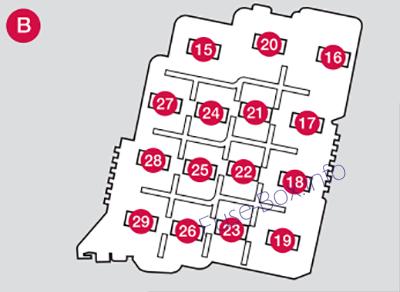

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в багажном отделении (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 4 | Первичный предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 5 | Первичный предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 6 | ||
| 7 | Предпусковой подогреватель воздуха с элементом PTC (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 100 |
| 8 | Омыватели фар (опция) | 20 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор вентиляции (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 12 | - | - |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | ||
| 16 | Регулировка уровня фар (ксенон, активный ксенон) (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Усилитель рулевого управления, зависящий от скорости (опция) | 5 |
| 20 | Модуль управления двигателем, модуль управления коробкой передач, подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | Катушка реле, реле, вакуумный насос (5-цил. бензин и 2.0T) | 5 |
| 23 | Управление фарами | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки внутреннего реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле, главное реле, система управления двигателем; Модуль управления двигателем (5, 6-цил. бензин) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушка реле, реле, компрессор кондиционера; Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека Старт/Стоп | 5 |
| 34 | Соленоид исполнительного механизма, стартер (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 30 |
| 35 | Катушки зажигания (4-цил. бензин), Модуль управления накалом (дизель) | 10 |
| 35 | Катушки зажигания (5, 6-цил. бензин) | 20 |
| 36 | Модуль управления двигателем (бензин) | 10 |
| 36 | Модуль управления двигателем (дизель) | 15 |
| 37 | Клапаны (бензин 1,6 л) Датчик массового расхода воздуха (DRIVe), Регулирующий клапан, расход топлива (DRIVe) | 10 |
| 37 | Датчик массового расхода воздуха (5-цил. Дизель), Клапаны управления (5-цил. Дизель), Форсунки (5-, 6-цил. бензин), Модуль управления двигателем (6-цил.) | 15 |
| 38 | Клапаны двигателя, модуль управления двигателем (6-цил.) Соленоиды, профиль кулачка (6-цил.) Приводные двигатели, впускной коллектор (6-цил.) Датчик массового расхода воздуха (4-цил., 2,0 л, бензин); Насос охлаждающей жидкости (DRIVe) | 10 |
| 39 | Лямбда-зонд (4-цил. бензин, 5-цил. дизель), блок управления, кожух валика радиатора (ручной D3) модуль управления, кожух валика радиатора (DRIVe) | 10 |
| 39 | Клапан EVAP (5, 6-цил. бензин), лямбда-зонды (5, 6-цил. бензин) | 15 |
| 40 | Насос охлаждающей жидкости (1,6 л, бензин Start/Stop) | 10 |
| 40 | Вакуумный насос (4-цил., 2,0 л, бензин), Подогреватель вентиляции картера (5-цил.), Подогреватель дизельного фильтра (5-цил.) Подогреватель дизельного фильтра (DRIVe) | 20 |
| 41 | - | - |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (4-цил., 5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил. бензин, 5-цил. дизель) | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».

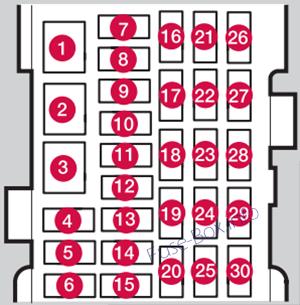

Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель модуля управления аудиосистемой (опция) | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Дверная ручка (без ключа (опция)) | 5 |
| 7 | - | - |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 7.5 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | Складной подголовник (опция) | 15 |
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Модуль управления аудиосистемой (опция), ТВ (опция) Спутниковое радио (опция), Цифровое радио (опция) | 10 |
| 18 | Аудио | 15 |
| 19 | Телефон (опция) | 5 |
| 20 | ||
| 21 | Люк в крыше (опция), Внутреннее освещение в крыше, Датчик климата | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев сидений (со стороны пассажира) | 15 |
| 24 | Обогрев сиденья (со стороны водителя) | 15 |
| 25 | ||
| 26 | Обогрев сиденья со стороны заднего пассажира справа (опция) | 15 |
| 27 | Обогрев сиденья заднего пассажира слева (опция) | 15 |
| 28 | Помощь при парковке (опция), Парковочная камера (опция), Модуль управления фаркопом (опция), BLIS (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 10 |
| 30 | Активное шасси Four-C (опция) | 10 |

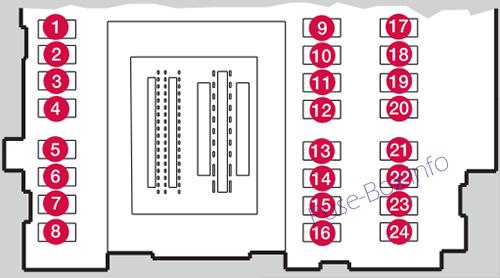

Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель заднего стекла | 15 |
| 2 | ||
| 3 | Внутреннее освещение, панель управления дверью водителя, электрические стеклоподъемники, передние сиденья с электроприводом (опция), устройство открывания гаражных ворот с дистанционным управлением (опция) | 7.5 |
| 4 | Информационный дисплей (DIM) | 5 |
| 5 | Адаптивный круиз-контроль, адаптивный круиз-контроль (опция), система предупреждения о столкновении (опция) | 10 |
| 6 | Внутреннее освещение, Датчик дождя | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок сзади, Центральный замок лючка бензобака | 10 |
| 9 | Омыватель заднего стекла | 15 |
| 10 | Омыватели ветрового стекла | 15 |
| 11 | Открытие задней двери | 10 |
| 12 | - | - |
| 13 | Топливный насос | 20 |
| 14 | Приемник дистанционного ключа, Датчик движения (опция), Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция), разъем канала передачи данных OBDII | 5 |
| 17 | ||
| 18 | Подушки безопасности | 10 |
| 19 | Система предупреждения о столкновении | 5 |
| 20 | Педаль акселератора, подогреватель воздуха с элементом PTC (опция), затемнение, внутреннее зеркало заднего вида (опция), обогрев задних сидений (опция) | 7.5 |
| 21 | - | - |
| 22 | Стоп-сигнал | 5 |
| 23 | Люк (опция) | 20 |
| 24 | Иммобилайзер | 5 |

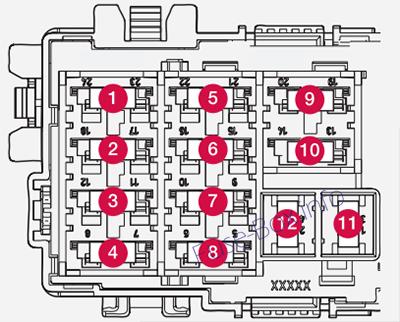

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Розетка 12 В, грузовой отсек | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | Розетка 1 для прицепа (опция) | 40 |
| 13 | - | - |

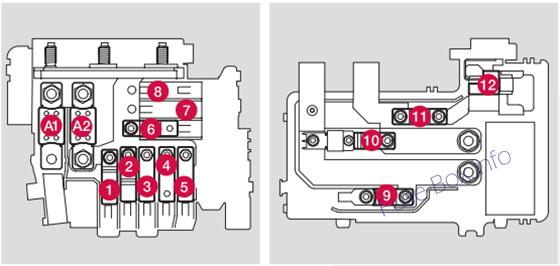

Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком, центральный электрический блок в салоне с блоком предохранителей A под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Подогреватель воздуха с элементом PTC (опция) | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком | 60 |
| 4 | Основной предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Соленоид привода, стартер | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Поддержка батареи | 70 |
| 12 | CEM | 5 |
Предохранители A1 и A2 относятся к типу «MEGA Fuse» и должны заменяться только в мастерской.
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
2012
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в багажном отделении (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 4 | Первичный предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 5 | Первичный предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 6 | ||
| 7 | Предпусковой подогреватель воздуха с элементом PTC (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 100 |
| 8 | Омыватели фар (опция) | 20 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор вентиляции (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 12 | - | - |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | ||
| 16 | Регулировка уровня фар (ксенон, активный ксенон) (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Усилитель рулевого управления, зависящий от скорости (опция) | 5 |
| 20 | Модуль управления двигателем, модуль управления коробкой передач, подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | Катушка реле, реле, вакуумный насос (5-цил. бензин и 2.0T) | 5 |
| 23 | Управление фарами | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки внутреннего реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле, главное реле, система управления двигателем; Модуль управления двигателем (5, 6-цил. бензин) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Компрессор кондиционера (кроме 5-цил. дизельного двигателя), Насос охлаждающей жидкости (5-цил. дизельный двигатель; Старт/Стоп) | 15 |
| 33 | Катушка реле, реле, компрессор кондиционера (не 5-цил. дизель), Катушка реле, реле, насос охлаждающей жидкости (5-цил. дизель Start/Stop); Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека Старт/Стоп | 5 |
| 34 | Соленоид исполнительного механизма, стартер (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 30 |
| 35 | Катушки зажигания (4-цил. бензин), Модуль управления накалом (дизель) | 10 |
| 35 | Катушки зажигания (5, 6-цил. бензин) | 20 |
| 36 | Модуль управления двигателем (бензин) | 10 |
| 36 | Модуль управления двигателем (дизель) | 15 |
| 37 | Клапаны (бензин 1,6 л) Датчик массового расхода воздуха (DRIVe), Регулирующий клапан, расход топлива (DRIVe) | 10 |
| 37 | Датчик массового расхода воздуха (5-цил. Дизель), Клапаны управления (5-цил. Дизель), Форсунки (5-, 6-цил. бензин), Модуль управления двигателем (6-цил.) | 15 |
| 38 | Компрессор кондиционера (5, 6-цил.), Клапаны двигателя, Модуль управления двигателем (6-цил.) Соленоиды (6-цил. без турбокомпрессора), Приводные двигатели, впускной коллектор (6-цил. без турбонаддува), Масса датчик расхода воздуха (4-цил. 2,0 л бензин), датчик уровня масла (5-цил. дизель); Насос охлаждающей жидкости (D4162T) | 10 |
| 39 | Лямбда-зонд (4-цил. бензин, 5-цил. дизель), блок управления, кожух валика радиатора (ручной D3) модуль управления, кожух валика радиатора (DRIVe) | 10 |
| 39 | Лямбда-зонды (4-цил. бензин), лямбда-зонд (дизель), блок управления, крышка радиатора (ручной 5-цил. 2,0 л дизель) | 10 |
| 39 | Клапан EVAP (5, 6-цил. бензин), лямбда-зонды (5, 6-цил. бензин) | 15 |
| 40 | Насос охлаждающей жидкости (1,6 л, бензин Start/Stop) | 10 |
| 40 | Вакуумный насос (4-цил., 2,0 л, бензин), Подогреватель вентиляции картера (5-цил.), Подогреватель дизельного фильтра (5-цил.) Подогреватель дизельного фильтра (DRIVe) | 20 |
| 41 | Подогреватель вентиляции картера (5-цил. дизель) | 10 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (4-цил., 5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил. бензин, 5-цил. дизель) | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель для модуля управления аудиосистемой (опция), Первичный предохранитель для предохранителей 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Дверная ручка (без ключа (опция)) | 5 |
| 7 | - | - |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 7.5 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | Складной подголовник (опция) | 15 |
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Модуль управления аудиосистемой (опция), ТВ (опция), Цифровое радио (опция) | 10 |
| 18 | Аудио | 15 |
| 19 | Телематика (опция), Bluetooth (опция) | 5 |
| 20 | ||
| 21 | Люк в крыше (опция), Внутреннее освещение в крыше, Датчик климата | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев заднего правого сиденья (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | ||
| 26 | Обогрев сидений (со стороны пассажира) | 15 |
| 27 | Обогрев сиденья (со стороны водителя) | 15 |
| 28 | Помощь при парковке (опция), Парковочная камера (опция), Модуль управления фаркопом (опция), BLIS (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 10 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель заднего стекла | 15 |
| 2 | ||
| 3 | Внутреннее освещение, панель управления дверью водителя, электрические стеклоподъемники, передние сиденья с электроприводом (опция), устройство открывания гаражных ворот с дистанционным управлением (опция) | 7.5 |
| 4 | Информационный дисплей (DIM) | 5 |
| 5 | Адаптивный круиз-контроль, адаптивный круиз-контроль (опция), система предупреждения о столкновении (опция) | 10 |
| 6 | Внутреннее освещение, Датчик дождя | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок, лючок бензобака | 10 |
| 9 | Омыватель заднего стекла | 15 |
| 10 | Омыватели ветрового стекла | 15 |
| 11 | Открытие задней двери | 10 |
| 12 | - | - |
| 13 | Топливный насос | 20 |
| 14 | Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция), разъем канала передачи данных OBDII | 5 |
| 17 | ||
| 18 | Подушки безопасности | 10 |
| 19 | Система предупреждения о столкновении | 5 |
| 20 | Педаль акселератора, подогреватель воздуха с элементом PTC (опция), затемнение, внутреннее зеркало заднего вида (опция), обогрев задних сидений (опция) | 7.5 |
| 21 | - | - |
| 22 | Стоп-сигнал | 5 |
| 23 | Люк (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Розетка 12 В, грузовой отсек | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | Розетка 1 для прицепа (опция) | 40 |
| 13 | - | - |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком, центральный электрический блок в салоне с блоком предохранителей A под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Подогреватель воздуха с элементом PTC (опция) | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком | 60 |
| 4 | Основной предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Соленоид привода, стартер | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Поддержка батареи | 70 |
| 12 | CEM | 5 |
Предохранители A1 и A2 относятся к типу «MEGA Fuse» и должны заменяться только в мастерской.
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
2013
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в багажном отделении (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 4 | Первичный предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 5 | Первичный предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 6 | ||
| 7 | Предпусковой подогреватель воздуха с элементом PTC (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 100 |
| 8 | Омыватели фар (опция) | 20 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор вентиляции (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 12 | - | - |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | ||
| 16 | Регулировка уровня фар (ксенон, активный ксенон) (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Усилитель рулевого управления, зависящий от скорости (опция) | 5 |
| 20 | Модуль управления двигателем, модуль управления коробкой передач, подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | ||
| 23 | Управление фарами | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки внутреннего реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле в главном реле системы управления двигателем; Модуль управления двигателем (5, 6-цил. бензин) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Электромагнитная муфта кондиционера (не 5-цил. дизель); Насос охлаждающей жидкости (5-цил. дизель Start/Stop) | 15 |
| 33 | Катушка реле в реле электромагнитной муфты кондиционера (кроме 5-цил. дизельного двигателя); Катушка реле в реле насоса охлаждающей жидкости (5-цил. дизель Start/Stop); Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека (Start/Stop) | 5 |
| 34 | Пусковое реле (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 30 |
| 35 | Катушки зажигания (4-цил. бензин), Модуль управления накалом (дизель) | 10 |
| 35 | Катушки зажигания (5, 6-цил. бензин) | 20 |
| 36 | Модуль управления двигателем (бензин) | 10 |
| 36 | Модуль управления двигателем (дизель) | 15 |
| 37 | Клапана (бензин 1,6 л); ДМРВ (бензин 1,6 л); Датчик массового расхода воздуха (D4162T); Клапан управления подачей топлива (D4162T) | 10 |
| 37 | Датчик массового расхода воздуха (5-цил. дизель, 6-цил.); Клапаны управления (5-цил. Дизель); Форсунки (5, 6-цил. бензиновые); Модуль управления двигателем (5-цил. бензин, 6-цил.) | 15 |
| 38 | Электромагнитная муфта кондиционера (5, 6-цил.); Клапаны, модуль управления двигателем (6-цил.) Соленоиды (6-цил. без турбонаддува); Исполнительные двигатели, впускной коллектор (6-цил. без турбонаддува); Датчик массового расхода воздуха (4-цил. 2,0 л бензин, 5-цил. бензин); Датчик уровня масла (5-цил. дизель); Насос охлаждающей жидкости (D4162T) | 10 |
| 39 | Лямбда-зонд (4-цил. бензин, 5-цил. дизель), блок управления, кожух валика радиатора (ручной D3) модуль управления, кожух валика радиатора (DRIVe) | 10 |
| 39 | Лямбда-зонды (4-цил. бензин), лямбда-зонд (дизель), блок управления, крышка радиатора (ручной 5-цил. 2,0 л дизель) | 10 |
| 39 | Клапан EVAP (5, 6-цил. бензин), лямбда-зонды (5, 6-цил. бензин) | 15 |
| 40 | Насос охлаждающей жидкости (1,6 л бензиновый Start/Stop, 5-цил. бензиновый Start/Stop); Подогреватель вентиляции картера (5-цил. бензин); Масляный насос АКПП (5-цил. бензин Старт/Стоп) | 10 |
| 40 | Подогрев дизельного фильтра | 20 |
| 41 | Модуль управления, крышка валика радиатора (5-цил. бензин) | 5 |
| 41 | Подогреватель вентиляции картерных газов (5-цил. дизель); Масляный насос АКПП (5-цил. дизель Старт/Стоп) | 10 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (4-цил., 5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил. бензин, 5-цил. дизель) | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель модуля управления аудиосистемой (опция); Первичный предохранитель для предохранителей 16-20: Информационно-развлекательная система | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Дверная ручка (без ключа (опция)) | 5 |
| 7 | - | - |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 7.5 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Блок управления аудиосистемой (усилитель) (опция), ТВ (опция), Цифровое радио (опция) | 10 |
| 18 | Аудио | 15 |
| 19 | Телематика (опция), Bluetooth (опция) | 5 |
| 20 | ||
| 21 | Люк в крыше (опция), внутреннее освещение крыши, датчик климата, электродвигатели заслонок, воздухозаборник | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев заднего правого сиденья (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | ||
| 26 | Обогрев сидений (со стороны пассажира) | 15 |
| 27 | Обогрев сиденья (со стороны водителя) | 15 |
| 28 | Помощь при парковке (опция), Парковочная камера (опция), Модуль управления фаркопом (опция), BLIS (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель заднего стекла | 15 |
| 2 | ||
| 3 | Внутреннее освещение, панель управления дверью водителя, электрические стеклоподъемники, передние сиденья с электроприводом (опция), устройство открывания гаражных ворот с дистанционным управлением (опция) | 7.5 |
| 4 | Информационный дисплей (DIM) | 5 |
| 5 | Адаптивный круиз-контроль, адаптивный круиз-контроль (опция), система предупреждения о столкновении (опция) | 10 |
| 6 | Внутреннее освещение, Датчик дождя | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок, лючок бензобака | 10 |
| 9 | Омыватель заднего стекла | 15 |
| 10 | Омыватели ветрового стекла | 15 |
| 11 | Открытие задней двери | 10 |
| 12 | Складной подголовник (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Детектор движения (опция); Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция), разъем канала передачи данных OBDII | 5 |
| 17 | ||
| 18 | Подушки безопасности | 10 |
| 19 | Система предупреждения о столкновении | 5 |
| 20 | Датчик педали акселератора, подогреватель воздуха с элементом PTC (опция), затемнение внутреннего зеркала заднего вида (опция), обогрев заднего сиденья (опция) | 7.5 |
| 21 | - | - |
| 22 | Стоп-сигнал | 5 |
| 23 | Люк (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Розетка 12 В, грузовой отсек | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | Розетка 1 для прицепа (опция) | 40 |
| 13 | - | - |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком, центральный электрический блок в салоне с блоком предохранителей A под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Подогреватель воздуха с элементом PTC (опция) | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком | 60 |
| 4 | Основной предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Пусковое реле | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (ЦЭМ) - батарея поддержки эталонного напряжения; Аккумулятор поддержки точки зарядки | 15 |
Предохранители A1 и A2 относятся к типу «MEGA Fuse» и должны заменяться только в мастерской.
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
2014
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель центрального электронного модуля (CEM) под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в багажном отделении (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 4 | Первичный предохранитель блока реле/предохранителей под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 5 | Первичный предохранитель блока реле/предохранителей под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 6 | ||
| 7 | Дополнительный электроотопитель (опция) (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 100 |
| 8 | Обогрев ветрового стекла (опция), левая сторона | 40 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор вентиляции (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 12 | Обогрев ветрового стекла (опция), правая сторона | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватель фар (опция) | 20 |
| 16 | Регулировка уровня фар (опция); Активные ксеноновые фары — ABL (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем; модуль управления трансмиссией; Подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | - | - |
| 23 | Выключатели света | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле в главном реле системы управления двигателем; Модуль управления двигателем (4-цил. 2,0 л (не относится к двигателю B4204T7), 5-, 6-цил.) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Электромагнитная муфта кондиционера (кроме 4-цил. 2,0 л (однако относится к двигателю B4204T7), а не 5-цил. дизельного двигателя); Вспомогательный насос охлаждающей жидкости (4-цил. 2,0 1 дизель) | 15 |
| 33 | Катушка реле в реле электромагнитной муфты кондиционера (кроме 5-цил. дизельного двигателя); Катушка реле в реле насоса охлаждающей жидкости (бензиновый двигатель 1,6 л Start/Stop); Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека (Start/Stop) | 5 |
| 34 | Пусковое реле (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 30 |
| 35 | Катушки зажигания (бензин 1,6 л, двигатель B4204T7); Модуль управления накалом (5-цил. дизель) | 10 |
| 35 | Модуль управления двигателем (4-цил. 2,0 л (не относится к двигателю B4204T7)); Катушки зажигания (5, 6-цил. бензин); Конденсатор (6-цил.) | 20 |
| 36 | Модуль управления двигателем (бензиновый, кроме 4-цил. 2,0 л (однако относится к двигателю B4204T7)) | 10 |
| 36 | Модуль управления двигателем (дизель 1,6 л, 5-цил. дизель) | 15 |
| 36 | Модуль управления двигателем (4-цил. 2,0 л (не относится к двигателю B4204T7)) | 20 |
| 37 | Клапана (бензин 1,6 л); датчик массового расхода воздуха (1,6 л, 4-цил. 2,0 л (не относится к двигателю B4204T7)); Термостат (4-цил. 2,0 л бензин (не относится к двигателю B4204T7)); Клапан EVAP (4-цил. 2,0 л бензин (не относится к двигателю B4204T7)); Клапан охлаждения системы климат-контроля (4-цил. 2,0 л дизель); Помпа охлаждения EGR (4-цил. 2,0 л дизель); Датчик массового расхода воздуха (двигатель Д4162Т); Клапан управления подачей топлива (двигатель Д4162Т) | 10 |
| 37 | Датчик массового расхода воздуха (5-цил. дизель, 6-цил.); Клапаны управления (5-цил. Дизель); Форсунки (5, 6-цил. бензин); Модуль управления двигателем (5-цил. бензин, 6-цил.) | 15 |
| 38 | Электромагнитная муфта кондиционера (5, 6-цил.); Клапана (1,6 л, двигатель B4204T7; 5-цил., 6-цил.); Модуль управления двигателем (6-цил.); Соленоиды (6-цил. без турбонаддува); Исполнительные двигатели, впускной коллектор (6-цил. без турбонаддува); Датчик массового расхода воздуха (двигатель B4204T7; 5-цил. бензин); Датчик уровня масла (5-цил. дизель) | 10 |
| 38 | Клапана (4-цил. 2,0 л (Не относится к двигателю B4204T7)); Масляный насос (4-цил. 2,0 л бензин (не относится к двигателю B4204T7)); Лямбда-зонд, центральный (4-цил. 2,0 л бензин (не относится к двигателю B4204T7)); Лямбда-зонд, задний (4-цил. 2,0 л дизель) | 15 |
| 39 | Лямбда-зонды (бензин 1,6 л, двигатель B4204T7); Лямбдазонд (5-цил. Дизель); Блок управления, крышка валика радиатора (дизель 1,6 л, 5-цил. дизель) | 10 |
| 39 | Лямбда-зонд передний (4-цил. 2,0 л (не касается двигателя B4204T7)); Лямбда-зонд, задний (4-цил. 2,0 л бензин (не относится к двигателю B4204T7)); клапан EVAP (5, 6-цил. бензин); Лямбдазонды (5, 6-цил. бензин) | 15 |
| 40 | Насос охлаждающей жидкости (бензиновый Start/Stop 1,6 л); Подогреватель вентиляции картерных газов (5-цил. бензин); Масляный насос АКПП(5-цил. бензин Старт/Стоп) | 10 |
| 40 | Катушки зажигания (4-цил. 2,0 л, бензин (не относится к двигателю B4204T7)) | 15 |
| 40 | Подогрев дизельного фильтра | 20 |
| 41 | Модуль управления, крышка валика радиатора (5-цил. бензин) | 5 |
| 41 | Подогреватель вентиляции картерных газов (5-цил. дизель); Масляный насос АКПП (5-цил. дизель Start/Stop) | 10 |
| 41 | Электромагнитная муфта кондиционера (4-цил. 2,0 л (не относится к двигателю B4204T7)); Модуль управления накалом (4-цил. 2,0 1 дизель); Масляный насос (4-цил. 2,0 1 дизель) | 15 |
| 42 | Насос охлаждающей жидкости (4-цил. 2,0 1 бензин (не относится к двигателю B4204T7)) | 50 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (1,6 л, 4-цил. 2,0 л бензин, 5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил., 4-цил. 2,0 л дизель, 5-цил. дизель) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель модуля управления аудиосистемой (опция); Первичный предохранитель для предохранителей 16-20: Информационно-развлекательная система | 40 |
| 2 | омыватели ветрового стекла; Омыватель заднего стекла | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Дверная ручка (без ключа (опция)) | 5 |
| 7 | - | - |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 7.5 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Блок управления аудиосистемой (усилитель) (опция), ТВ (опция), Цифровое радио (опция) | 10 |
| 18 | Аудиосистема или модуль управления Sensus (некоторые варианты моделей) | 15 |
| 19 | Телематика (опция), Bluetooth (опция) | 5 |
| 20 | ||
| 21 | Люк в крыше (опция), внутреннее освещение крыши, датчик климата, электродвигатели заслонок, воздухозаборник | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев заднего правого сиденья (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | Электрический дополнительный обогреватель (опция) | 5 |
| 26 | Обогрев сидений (со стороны пассажира) | 15 |
| 27 | Обогрев сиденья (со стороны водителя) | 15 |
| 28 | Помощь при парковке (опция), Парковочная камера (опция), Модуль управления фаркопом (опция), BLIS (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель заднего стекла | 15 |
| 2 | ||
| 3 | Внутреннее освещение, панель управления дверью водителя, электрические стеклоподъемники, передние сиденья с электроприводом (опция), устройство открывания гаражных ворот с дистанционным управлением (опция) | 7.5 |
| 4 | Комбинированная панель приборов | 5 |
| 5 | Адаптивный круиз-контроль, адаптивный круиз-контроль (опция), система предупреждения о столкновении (опция) | 10 |
| 6 | Внутреннее освещение, Датчик дождя | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок, лючок бензобака | 10 |
| 9 | Рулевое колесо с подогревом (опция) | 15 |
| 10 | Обогрев ветрового стекла (опция) | 15 |
| 11 | Открытие задней двери | 10 |
| 12 | Складной подголовник (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Детектор движения (опция); Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция), разъем канала передачи данных OBDII | 5 |
| 17 | ||
| 18 | Подушки безопасности | 10 |
| 19 | Система предупреждения о столкновении | 5 |
| 20 | Датчик педали акселератора; Затемняющееся внутреннее зеркало заднего вида (опция); Обогрев задних сидений (опция); Электрический дополнительный обогреватель (опция) | 7.5 |
| 21 | Модуль управления информационно-развлекательной системой (Performance); Аудио (производительность) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Люк (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Розетка 12 В, грузовой отсек | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | Розетка 1 для прицепа (опция) | 40 |
| 13 | - | - |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) под перчаточным ящиком, блок реле/предохранителей под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Электрический дополнительный обогреватель (опция) | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 4 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Пусковое реле | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (ЦЭМ) - батарея поддержки эталонного напряжения; Аккумулятор поддержки точки зарядки | 15 |
Предохранители A1 и A2 относятся к типу «MEGA Fuse» и должны заменяться только в мастерской.
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
Дополнительная информация: Volvo V60 (2011-2014)
Volvo Group — очень известная шведская компания по производству автомобилей. Компания была основана в 1927 году Ассаром Габриэльссоном и Густавом Ларсоном. Эта многонациональная автомобильная компания занимается производством не только автомобилей, но и автобусов, грузовиков и других транспортных средств. В 2016 году они были объявлены вторым по величине производителем тяжелых грузовиков в мире. Компания распространила свой бизнес по всему миру. Вы всегда можете найти автомобили, автобусы и грузовики Volvo в своей стране. Но мы здесь, чтобы поговорить о Volvo V50, компактном семейном автомобиле.
Вольво V50: с 2004 по 2012 год
Помимо автобусов и грузовиков, Volvo также занимается производством семейных автомобилей. Volvo V50 — компактный семейный автомобиль, впервые выпущенный в 2014 году. Производство длилось целых 8 лет. Производство было прекращено в 2012 году. Впервые Volvo V5 был представлен на автосалоне в Болонье в 2003 году в кузове универсал. Этот автомобиль производится в Генте, Бельгия. V50 отличался очень удобным дизайном. У него были просторные интерьеры с театральным освещением и плавающей центральной консолью. В нем использовалась интеллектуальная архитектура автомобиля Volvo. Автомобиль был оснащен полным приводом и 2,5-литровым бензиновым двигателем с турбонаддувом. Однако в Европе были доступны дизельные варианты.
В 2008 году Volvo V50 был переработан. Его сделали более стильным, а в интерьере произошли небольшие изменения. Новая модель поставлялась с дополнительными активными ксеноновыми фарами, увеличенной мощностью и крутящим моментом, а также аудиосистемами. У него также была шестиступенчатая механическая коробка передач и двигатель 1,8 с гибким топливом.
В 2010 году автомобиль был доступен с более крупным логотипом Volvo на передней решетке в США. Volvo V50 была удачной моделью компании. Он был и доступным, и удобным в управлении. Это был идеальный семейный автомобиль для людей с ограниченным бюджетом.
