Подкомпактный кроссовер премиум-класса Acura ADX выпускается с 2025 года. Здесь вы найдете схемы блоков предохранителей Акура ADX 2025 и 2026, сведения об их расположении в автомобиле, а также назначение каждого предохранителя.
Схема предохранителей Acura ADX 2025-2026
Содержание
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

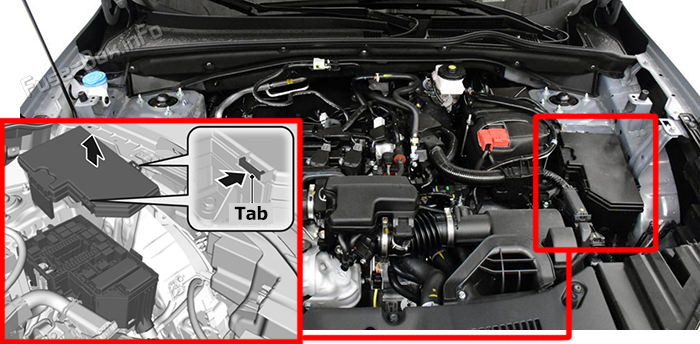

Блок расположен рядом с аккумуляторной батареей. Чтобы открыть его, нажмите на фиксаторы. Расположение предохранителей указано на внутренней стороне крышки.

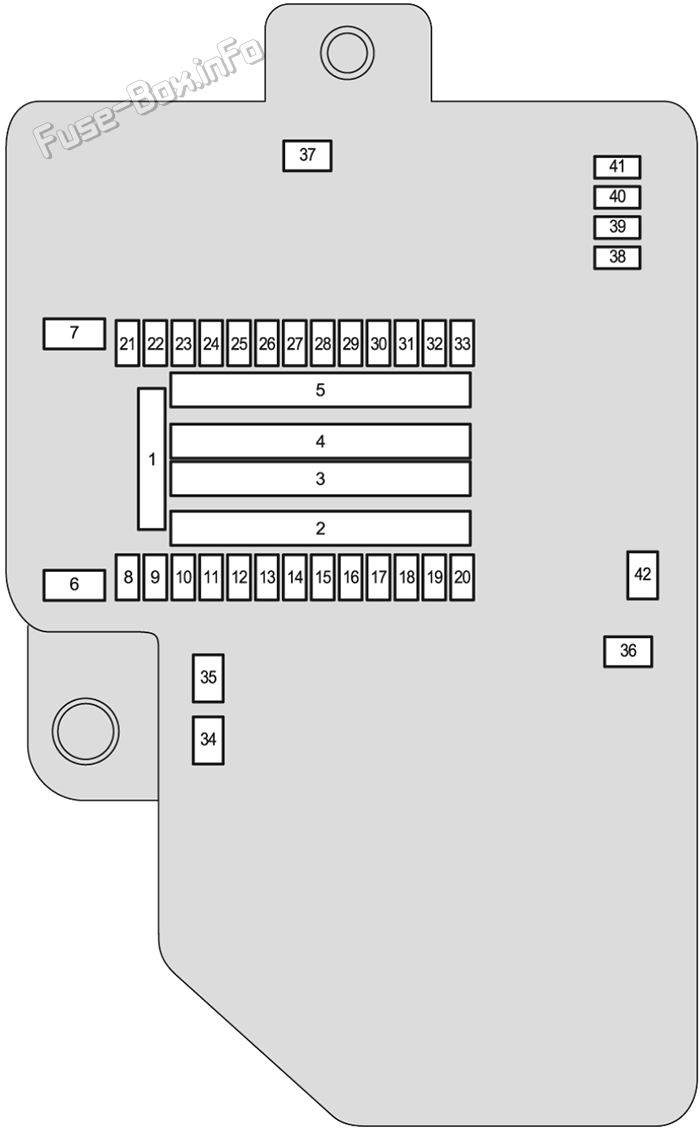

Схема блока предохранителей
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | BATTERY | 150A |
| 2 | A/C PTC 1* | (40A) |
| A/C PTC 3* | (40A) | |
| F/BOX 0PTION 1 | 60A | |
| AUDIO AMP* | (40A) | |
| F/BOX OPTION 2 | 40A | |
| - | 30A | |
| F/BOX MAIN | 60A | |
| 3 | - | 30A |
| - | 30A | |
| - | 70A | |
| RR DEFROSTER | 30A | |
| PTG MTR | 40A | |
| - | 30A | |
| HTR MTR | 40A | |
| 4 | BOOSTER MTR | 40A |
| ABS/VSA MTR | 40A | |
| - | 40A | |
| DC/DC 1 | 30A | |
| IG MAIN | 30A | |
| - | 30A | |
| IG MAIN 2 | 30A | |
| 5 | ST MAGNETIC SW | 30A |
| WIPER | 30A | |
| EPS | 70A | |
| - | 30A | |
| ABS/VSA FSR | 40A | |
| MAIN FAN | 30A | |
| F/BOX MAIN 2 | 40A | |
| 6 | SUB FAN | 30A |
| 7 | DC/DC 2 | 30A |
| 8 | - | - |
| 9 | SUNSHADE* | (20A) |
| 10 | - | - |
| 11 | FR DEICER | (15A) |
| 12 | - | - |
| 13 | H/STRG | (10A) |
| 14 | - | - |
| 15 | FR FOG* | 10A |
| 16 | MG CLUTCH | 10A |
| 17 | WASHER | 15A |
| 18 | HORN | 10A |
| 19 | BACKUP | 10A |
| 20 | - | - |
| 21 | R/M 1 | 20A |
| 22 | DBW | 15A |
| 23 | R/M 2 | 20A |
| 24 | BACKUP FI-ECU | 10A |
| 25 | IGP | 15A |
| 26 | TCU | 15A |
| 27 | LCM L | 20A |
| 28 | INJ | 20A |
| 29 | STOP | 10A |
| 30 | LCM R | 20A |
| 31 | IG COIL | 15A |
| 32 | - | - |
| 33 | HAZARD | 10A |
| 34 | - | - |
| 35 | - | - |
| 36 | - | - |
| 37 | BACKUP 2 | 30A |
| 38 | - | - |
| 39 | - | - |
| 40 | VBACT | 7.5A |
| 41 | IGPS LAF | 7.5A |
| 42 | MON 2 | 10A |
| *: устанавливается не на всех моделях. | ||
Блок предохранителей в салоне
Расположение блока предохранителей

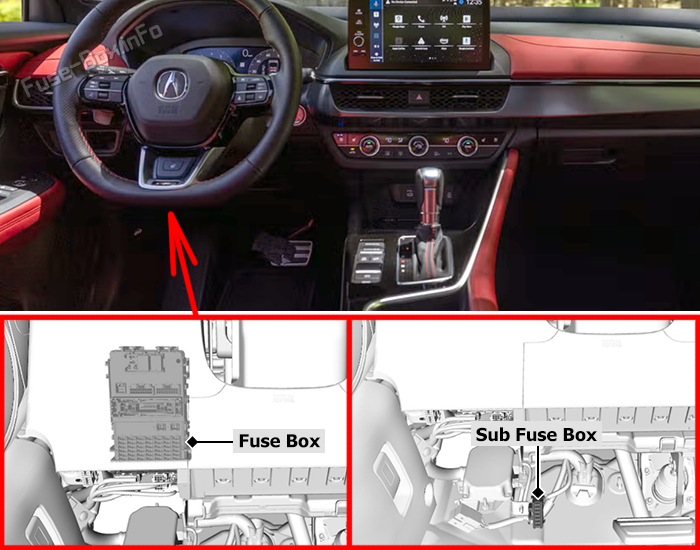

Блок расположен под приборной панелью.

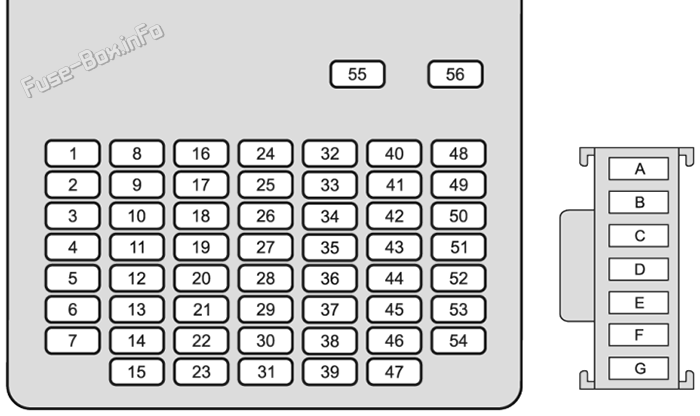

Схема блока предохранителей
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | P/W DR | 20A |
| 2 | P/W AS | 20A |
| 3 | P/W RR R | 20A |
| 4 | P/W RR L | 20A |
| 5 | OPTION | 10A |
| 6 | SRS | 10A |
| 7 | - | - |
| 8 | - | - |
| 9 | FR ACC SOCKET | 20A |
| 10 | DOOR LOCK | 20A |
| 11 | METER | 10A |
| 12 | ST CUT RLY | 10A |
| 13 | OPTION 2 (EBB) | 10A |
| 14 | OPTION 6 (VB SOL) | 10A |
| 15 | DR DOOR UNLOCK | 10A |
| 16 | SUNROOF | 20A |
| 17 | - | - |
| 18 | - | - |
| 19 | INTR LT | 7.5A |
| 20 | - | - |
| 21 | CARGO ACC SOCKET | 20A |
| 22 | SMART | 10A |
| 23 | DR DOOR LOCK | 10A |
| 24 | - | - |
| 25 | IMG | 10A |
| 26 | SRS | 10A |
| 27 | ACG | 10A |
| 28 | OPTION 5 (ABS) | 10A |
| 29 | FUEL PUMP | 15A |
| 30 | L SIDE DOOR UNLOCK | 10A |
| 31 | R SIDE DOOR UNLOCK | 10A |
| 32 | FR USB | 10A |
| 33 | RR USB* | (10A) |
| 34 | - | - |
| 35 | CTR DISP | (7.5A) |
| 36 | PTG CLOSER | 20A |
| 37 | - | - |
| 38 | - | - |
| 39 | R SIDE DOOR LOCK | 10A |
| 40 | P/SEAT REC/ RR HI | 20A |
| 41 | P/SEAT SLIDE / FR HI | 20A |
| 42 | - | - |
| 43 | OPTION | 10A |
| 44 | DRL | 10A |
| 45 | ACC | 10A |
| 46 | ACC KEY LOCK | 10A |
| 47 | L SIDE DOOR LOCK | 10A |
| 48 | H/SEAT | 20A |
| 49 | AS P/SEAT REC* | (20A) |
| 50 | P/LUMBAR DR* | (10A) |
| 51 | - | - |
| 52 | E-DPS | 20A |
| 53 | AS P/SEAT SLI* | (20A) |
| 54 | OPTION 1/ FUEL LID | 10A |
| 55 | - | - |
| 56 | - | - |
| Дополнительный блок предохранителей* | ||
| A | BACKUP 2 AUDIO | 15A |
| B | VSA VST | 7.5A |
| C | METER VST | 5A |
| D | BACK UP 2 AIRCON | 7.5A |
| E | - | - |
| F | ACC VST | 7.5A |
| G | EOP | 7.5A |
| *: устанавливается не на всех моделях. | ||
