Предохранители и реле Предохранители и реле Acura CSX 2006-2009
Схемы относятся к указанным годам и вариантам Предохранители и реле Acura CSX 2006-2009. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

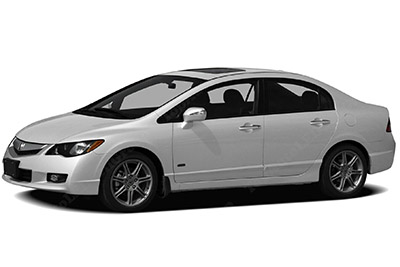

Компактный седан премиум-класса Acura CSX выпускался с 2006 по 2011 год. Здесь представлены схемы блоков предохранителей для Акура CSX 2006, 2007, 2008 и 2009, сведения об их расположении в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Acura CSX (2006-2009)
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

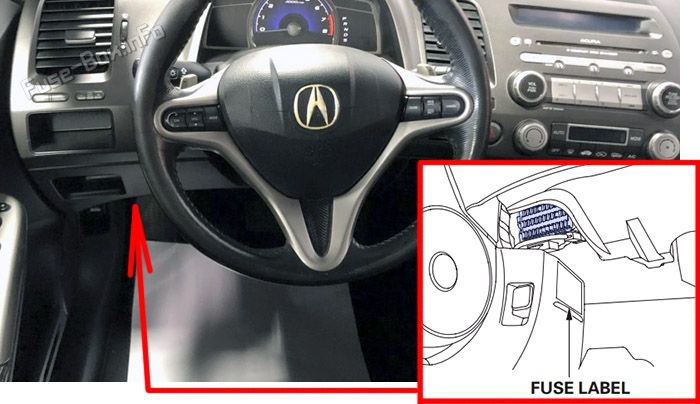

Расположение блока предохранителей
Салонный блок предохранителей расположен под рулевой колонкой.

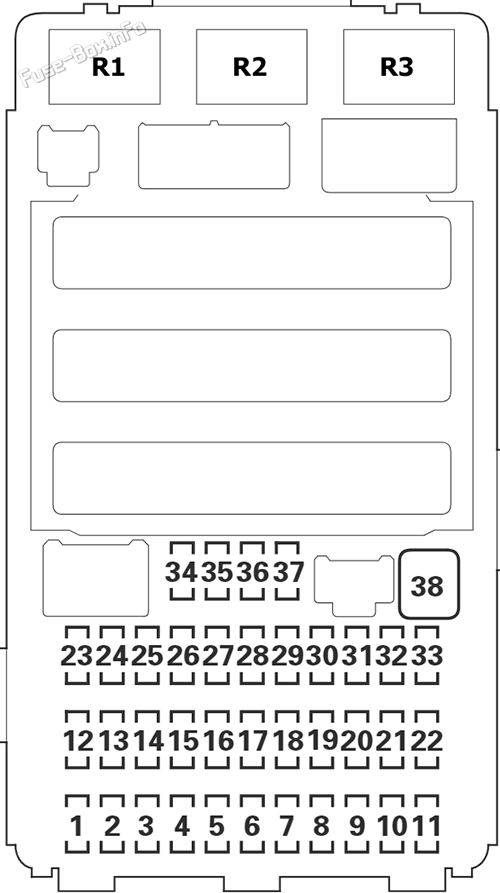

Схема блока предохранителей
| № | А | Защищаемые компоненты |
|---|---|---|
| 1 | 7.5A | Мощность переключателя зеркала |
| 2 | 15A | ECM/PCM, Топливный насос (по Главное реле PGM-FI 2), блок управления иммобилизатором без ключей |
| 3 | 10A | Генератор,CMP датчик А,ECM/PCM (через переключатель положения педали тормоза),ELD, EVAP вентиль очистки фильтров,MAF датчик/IAT датчик, соленоид обратного локаута (TYPE S), средняя школа HO2S (датчик 2) |
| 4 | 7.5A | ABS Устройство управления модулятором (2006-2007- модели туров и премиум),EPS- блок управления,VSA Устройство управления модулятором (2007 TYPE S и 2008-2009- датчик ускорения с помощью пучка (например, модель),2007 TYPE S и 2008-2009 модели) |
| 5 | 15A | Отопительные приборы (с помощью реле для обогрева сидений) |
| 6 | 20A | Фок-световая реле. Туманные огни (с помощью туманной световой реле) |
| 7 | не используется | |
| 8 | не используется | |
| 9 | 7.5A | ODS Подразделение. Индикатор светотеневой границы подушки безопасности пассажира,Блок SRS |
| 10 | 7.5A | Фонари заднего хода (М/Т), модуль управления комбинацией приборов (скорость), модуль управления гаджем (тах),MICU, смена замка соленоида (A/T),TPMS рег. блок 2008-2009) |
| 11 | 10A | Блок SRS |
| 12 | 10A | Правая фара (дальний свет) |
| 13 | 10A | левая фара (дальний свет) |
| 14 | 7.5A | Зуммер, Климатоконтролирующий блок - свет. Регулятор яркости и выключение/переключение светозапускаемого устройства на одометр. Свет для ног водителя (в случае езды) TYPE S), переключатель обогревательного устройства для сиденья водителя, огонь в бардачке. Огни аварийного переключателя, свет переключателя люка с Мунуфом, навигационная единица, выключатель переключателя паркового колпака (А/Т), выруба подушки безопасности пассажира off указатель, свет для ног пассажиров (показатель для ступенек) TYPE S), переключатель обогревательного устройства для пассажиров, переключатель рулевого колеса (с помощью кабельной кабельной кабельной системы),VSA OFF переключатель |
| 15 | 7.5A | Стояночные огни, фонари фонарей, номерные знаки, боковые огни |
| 16 | 10A | Правая фара (ближний свет) |
| 16 | 15A | Точно.HID единица |
| 17 | 10A6 | левая фара (ближний свет) |
| 17 | 15A | Левой HID единица |
| 18 | 20A | MICU (+BH/LHI) |
| 19 | 15A | MICU (+B SMALL LT) |
| 20 | - | - |
| 21 | 20A | MICU (+BH/L LO) |
| 21 | 30A | MICU (+BH/L LO) |
| 22 | - | - |
| 23 | - | - |
| 24 | 20A | Блок управления / электродвигатель люка |
| 25 | 20A | MICU (+B DR LOCK) |
| 26 | 20A | Электродвигатель стеклоподъемника водителя (через главный выключатель окна) |
| 27 | не используется | |
| 28 | 15A | Сокращенное дополнительное силовое разъем (через приводное устройство) |
| 29 | 15A | Переднее дополнительное силовое разъем (через переднее вспомогательное разъемное разъемное разъемное реле) |
| 30 | 20A | Электродвигатель стеклоподъемника переднего пассажира |
| 31 | - | - |
| 32 | 20A | Устройство управления лунной крышей/мотор, переключатель Мунурной крыши (2006-2007) правое заднее окно |
| 33 | 20A | Электродвигатель левого заднего стеклоподъемника |
| 34 | - | - |
| 35 | 7.5A | Аудиосистема, аксессуары с консолем, передние дополнительные блоки питания, блок управления Hands FreeLink. Выключатель ключа зажигания, навигационное устройство, усилитель " Стерео " ( " Усилитель " ) TYPE S) |
| 36 | 10A | Группа по контролю за климатом. Выключатель обогревательного устройства для водителей. Реле управления вентилятором и вентилятор радиатора Реле (через диод A/C), переключатель обогревательных устройств для пассажиров, зеркала питания (с помощью переключателя зеркала мощности), предохранитель/блок сцепления под капсулом (реле сцепления A/C), реле с моторным приводом, реле с дефокгером, реле с использованием зеркала с приводом заднего окна) |
| 37 | 7.5A | MICU (дневной полет в лик-ликт) |
| 38 | 30A | MICU (IG 1 WIPER) |
| R1 | Реле стеклоподъемников | |
| R2 | Главное реле PGM-FI 2 (топливный насос) | |
| R3 | Реле стартера |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

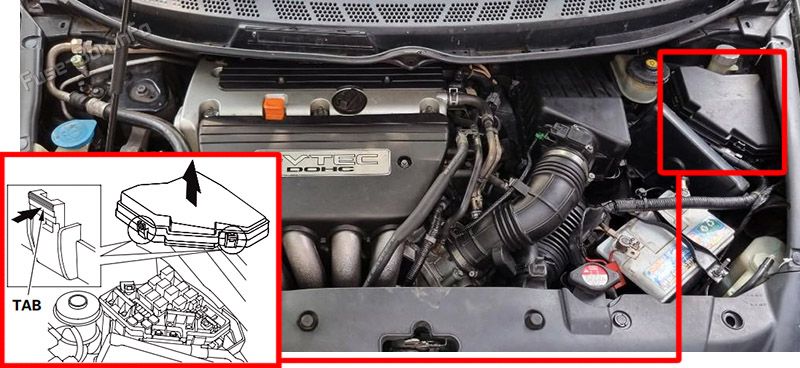

Расположение блока предохранителей
Подкапотный блок предохранителей расположен со стороны водителя рядом с бачком тормозной жидкости. Чтобы открыть его, нажмите на фиксаторы, как показано на рисунке.

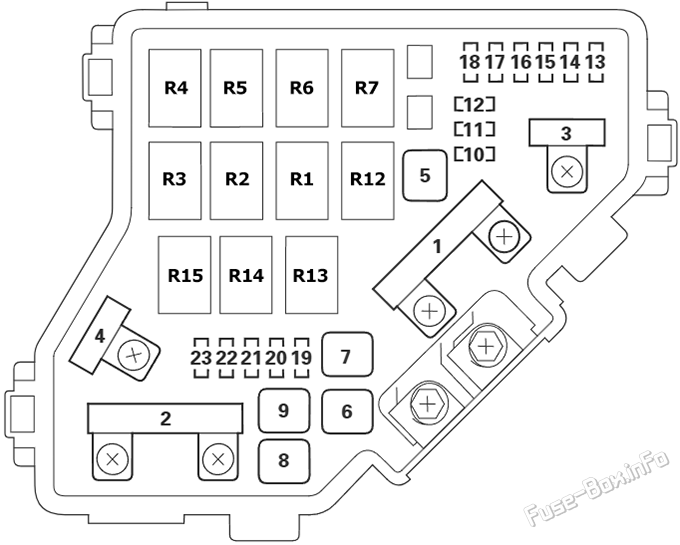

Схема блока предохранителей
| № | А | Защищаемые компоненты |
|---|---|---|
| 1 | 100A | Батарея, распределение энергии |
| 1 | 70A | EPS БД система |
| 2 | 50A (IG) | Выключатель зажигания |
| 2 | 80A/60A | Предохранители в подкожном предохранителе/в хранилище: No 5, 6, 7, 27, 28, 29, 31 |
| 3 | 30A (ABS MTR) | ABS Устройство управления модулятором (2006-2007- модели туров и премиум),VSA Устройство управления модулятором (2007 TYPE S и 2008-2009 модели) |
| 3 | 30A/40A (ABS FSR) | ABS Устройство управления модулятором (2006-2007- модели туров и премиум),VSA Устройство управления модулятором (2007 TYPE S и 2008-2009 модели) |
| 4 | 50A (H/L) | Предохранители в подкожном предохранителе/в решетчатом ящике: No 18, 19, 20, 21 |
| 4 | 40A (P/W) | Предохранители в подкожном предохранителе/в решетчатом ящике: No 24, 25, 26, 30, 32, 33 и реле с окнами |
| 5 | - | - |
| 6 | 20A | Двигатель с конденсатором (с помощью реле с конденсатором A/C) |
| 7 | 20A | Электродвигатель вентилятора радиатора (по Реле вентилятора радиатора) |
| 8 | 30A | Помехоподавляющий конденсатор (через реле для дефогирования заднего окна), дефогатор заднего окна (через реле для дефогирования заднего окна) |
| 9 | 40A | Электродвигатель вентилятора отопителя (по реле с помощью воздуходувки) |
| 10 | 10A | MICU (обратный сигнал/система аварийных сигналов) |
| 11 | 15A | Датчик А/F (сенсор 1) (по PGM-FI subreley),EVAP запорный клапан фильтра (через PGM-FI subreley),PGM-FI subrelele, No 15 предохранитель (в подкожном предохранителье/резервуаре) (через PGM-FI (подтвержденные данные) |
| 12 | 15A | Стоп-сигналы,ECM/PCM, Аудиосистемаовой сигнал,MICU |
| 13 | - | - |
| 14 | - | - |
| 15 | 7.5A | Реле вентилятора конденсатора A/C |
| 16 | - | - |
| 17 | 15A*6 | Усилитель аудиосистемы |
| 18 | 15A | Реле зажигания, катушки зажигания (через реле зажигания) |
| 19 | 15A | CKP датчик (по PGM-FI main реле 1),CMP датчик В (по PGM-FI main реле 1),ECM/PCM, ETCS Реле управления, инжекторы (по PGM-FI main реле 1),PGM-FI main реле 1 (FI MAIN), PGM-FI main реле 2 (FUEL PUMP) |
| 20 | 7.5A | Муфта компрессора A/C (с помощью реле компрессора A/C) |
| 21 | 15A | ECM/PCM (по ETCS реле управления) |
| 22 | 7.5A | Огни, сувенирные огни, передние огни с указанием карты, огни с ключами зажигания, огни с проблесковым светом, зеркальные огни с венерическим покрытием (в случае венерических огней) 2008-2009) |
| 23 | 10A | Аудиосистема, соединитель данных (DLC), модуль управления комбинацией приборов (speedo), модуль управления комбинацией приборов (тах), блок управления " Hands FreeLink " , блок управления иммобилизатором без ключей,MICU- Выключатель лунной крыши. Навигационная единица |
| R1 | Реле обогревателя заднего стекла | |
| R2 | Реле с моторным приводом | |
| R3 | Реле вентилятора конденсатора A/C | |
| R4 | Реле управления вентилятором | |
| R5 | Реле обогрева зеркал | |
| R6 | PGM-FI субреле | |
| R7 | 4.7 Реле зажигания | |
| R12 | Реле муфты компрессора A/C | |
| R13 | PGM-FI main реле 1 (FI MAIN) | |
| R14 | 3.3.1 Электронная система управления дроссельной заслонкой ETCS) реле управления | |
| R15 | Реле вентилятора радиатора |
