Предохранители и реле Предохранители и реле Acura EL 1997-2000
Схемы относятся к указанным годам и вариантам Предохранители и реле Acura EL 1997-2000. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

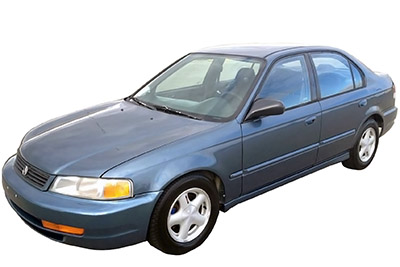

В этой статье рассматривается первое поколение Acura EL (1.6 EL), выпускавшееся с 1997 по 2000 год. Здесь представлены схемы блоков предохранителей для Акура EL 1997, 1998, 1999 и 2000, сведения об их расположении в автомобиле, а также назначение каждого предохранителя.
Схема предохранителей Acura 1.6EL
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

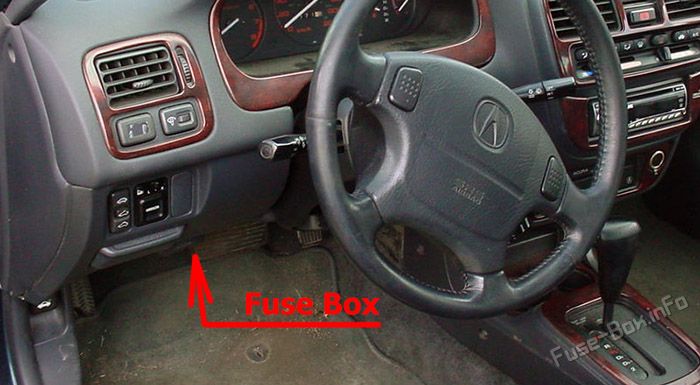

Расположение блока предохранителей
Салонный блок предохранителей расположен под приборной панелью.

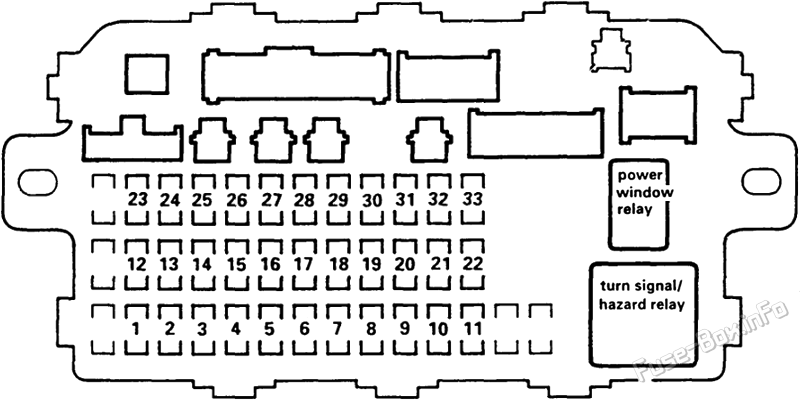

Схема блока предохранителей
| № | А | Защищаемые компоненты |
|---|---|---|
| 1 | - | не используется |
| 2 | - | не используется |
| 3 | - | не используется |
| 4 | 10A | Ресистор правая фара (дальний свет) |
| 5 | 10A | Индикатор дальнего света левая фара (дальний свет) Ресистор |
| 6 | - | не используется |
| 7 | 20A | Электродвигатель левого заднего стеклоподъемника |
| 8 | 20A | Электродвигатель правого заднего стеклоподъемника |
| 9 | - | не используется |
| 10 | 20A | Электродвигатель стеклоподъемника переднего пассажира |
| 11 | 20A | Электродвигатель стеклоподъемника водителя Главный выключатель стеклоподъемников |
| 12 | 7.5A | Указатели поворота / реле аварийной сигнализации |
| 13 | 15A | PGM- Главный реле Fl Блок SRS VA) |
| 14 | 7.5A | Круизный блок управления Бесключенное/охранное подразделение |
| 15 | 7.5A | Генератор Свет системы зарядки (цвет:BLK/WHT) EVAP Продуктозащитный клапан Нагреваемый кислородный датчик Вторичный кислородный датчик Датчик скорости транспортного средства |
| 16 | 7.5A | Блок управления ABS Реле обогревателя заднего стекла |
| 17 | 7.5A | Реле муфты компрессора A/C A/C термостат Реле вентилятора Конденсера Панель управления отопителем Двигатель управления режимом Электропривод зеркал Обогрев зеркал Реле вентилятора радиатора Электродвигатель заслонки рециркуляции Интервал |
| 18 | 7.5A | Блок управления дневными ходовыми огнями |
| 19 | 7.5A | Фонари заднего хода |
| 20 | 10A | Блок управления дневными ходовыми огнями Бесключенное/охранное подразделение |
| 21 | 10A | Правая фара (ближний свет) |
| 22 | 10A | левая фара (ближний свет) |
| 23 | 10A | Блок SRS VB) |
| 24 | 7.5A | Реле открывания люка Реле закрывания люка Реле стеклоподъемников |
| 25 | 7.5A | ABS схема индикатора 4.7.5 Схема разбавления передач A/T Часы Цикл круизного индикатора Комбинация приборов 6.11.9.1 Устройство управления блоком Соленоид блокировки селектора SRS схема индикатора Многофункциональный блок управления |
| 26 | 20A | Электродвигатель стеклоочистителя Насос омывателя ветрового стекла |
| 27 | 15A | Соединительный розетка |
| 28 | 15A | Аудиоблок Усилитель аудиосистемы (усилитель) AFB звуковой системы) Интервал |
| 29 | - | не используется |
| 30 | 7.5A | Зуммер освещения Светофорная установка для установки на скоростях A/T 6.11.2 Схема сгибания индикатора положения передачи A/T Часы Цикл круизного индикатора Маяк переключателя Регулятор яркости Габаритные огни Светофор предупреждения об опасности Огни на панели управления обогревателями Многофункциональный блок управления Интервал |
| 31 | 7.5A | ECM (M/T) PCM (A/T) Главное реле PGM-FI Бесключенное/охранное подразделение Реле стартера Многофункциональный блок управления |
| 32 | 7.5A | Передние стояночные огни Подсветка номерного знака Задние габаритные фонари |
| 33 | 7.5A | Соленоид блокировки ключа |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

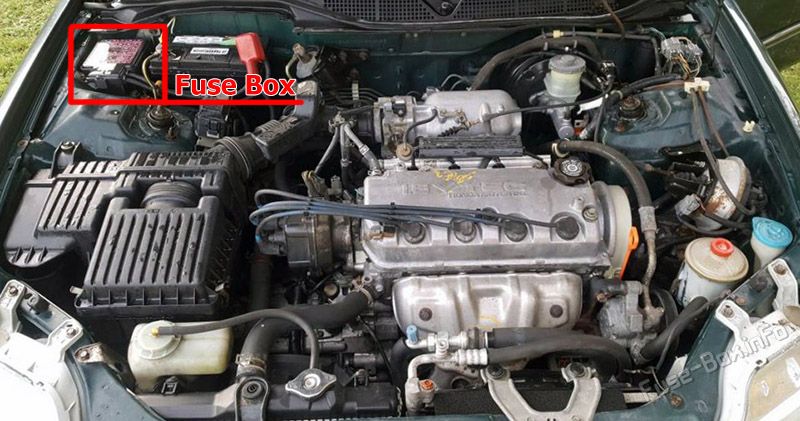

Расположение блока предохранителей
Подкапотный блок предохранителей расположен в моторном отсеке.

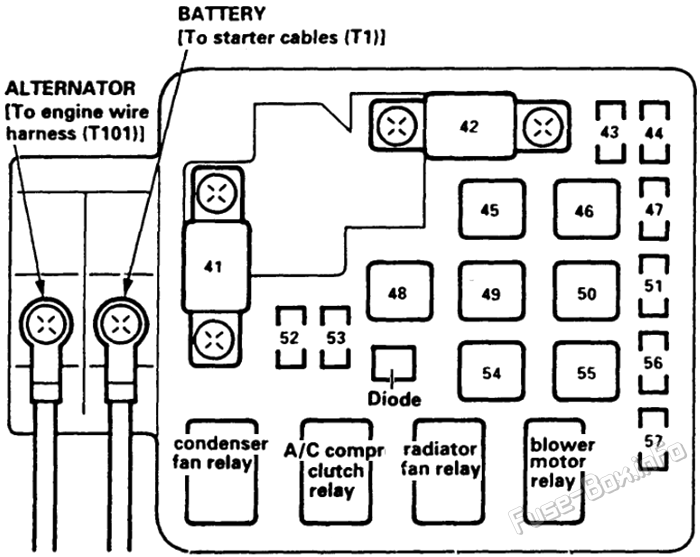

Схема блока предохранителей
| № | А | Защищаемые компоненты |
|---|---|---|
| 41 | 80A | Все |
| 42 | 40A | Выключатель зажигания (BAT) |
| 43 | 7.5A | Плафон освещения салона Диагностический разъем Стоп-сигналы Многофункциональный блок управления (неподводимое пусковое реле/блоковое разъемное устройство) |
| 44 | 15A | Главное реле PGM-FI |
| 45 | - | не используется |
| 46 | 40A | Реле стеклоподъемников |
| 47 | 7.5A | Аудиоблок Часы ECM (M/T) Панель управления отопителем PCM (A/T) Показатель безопасности |
| 48 | 30A | Нет 20, 33 предохранителя (в подсушливом тузе/задний ящик) No 21, 22 предохранителя (с помощью реле с приводом для защиты фары или с помощью выключателя с низкой температурой света) Комбинированный переключатель света |
| 49 | - | не используется |
| 50 | 30A | Обогреватель заднего стекла |
| 51 | 20A | Бесключенное/охранное подразделение Электродвигатель люка |
| 54 | 40A | Интервал |
| 55 | 40A | Электродвигатель вентилятора отопителя |
| 56 | 20A | Вентилятор конденсатора Муфта компрессора A/C |
| 57 | 20A | Электродвигатель вентилятора радиатора |

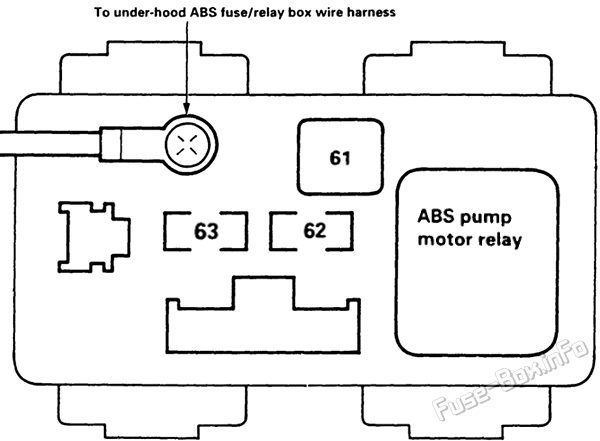

ABS блок предохранителей
| № | А | Защищаемые компоненты |
|---|---|---|
| 61 | 40A | электродвигатель насоса ABS |
| 62 | 7.5A | Блок управления ABS MCK) |
| 63 | 20A | Блок управления ABS BAT) |
